Rdworks Lab 149 레이저 렌즈에 대한 4가지 충격적인 사실

레이저 렌즈에 대한 4가지 충격적인 사실: 당신이 알던 상식은 틀렸을지도 모릅니다

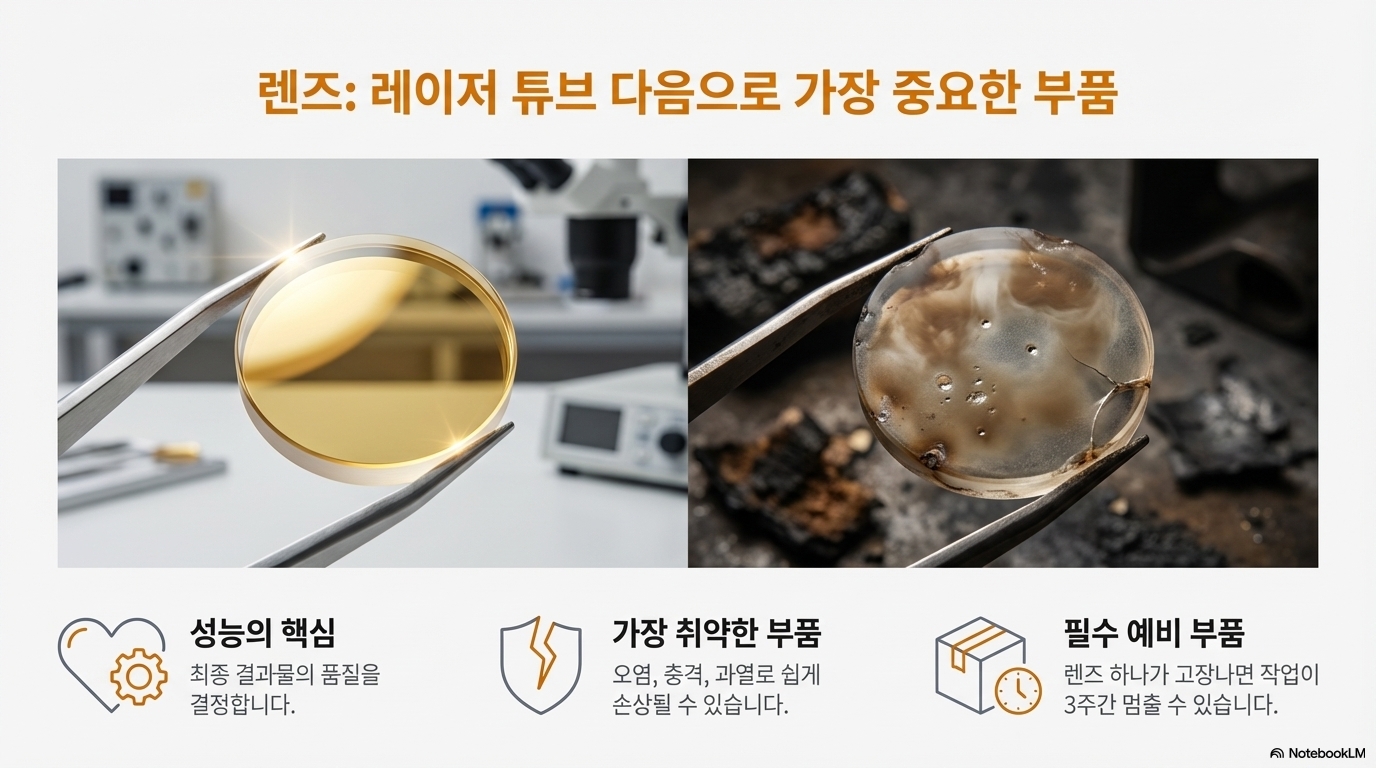

레이저 커터 사용자에게 초점 렌즈는 기계의 성능을 좌우하는 핵심 부품이지만, 종종 가장 잘못 이해되고 있는 부품이기도 합니다. 우리는 커뮤니티에서 통용되는 지식이나 경험에 의존해 렌즈를 선택하고 설치하곤 합니다.

하지만 우리가 렌즈에 대해 상식처럼 여겼던 지식—설치 방향, 구매 기준, 작동 원리—의 상당수가 사실은 오해와 통념에 불과하다면 어떻겠습니까? 이 글에서는 심층적인 기술 조사를 통해 밝혀낸, 당신의 레이저 기계에 대한 관점을 완전히 바꿔놓을 4가지 놀랍고 직관에 반하는 사실들을 공개합니다.

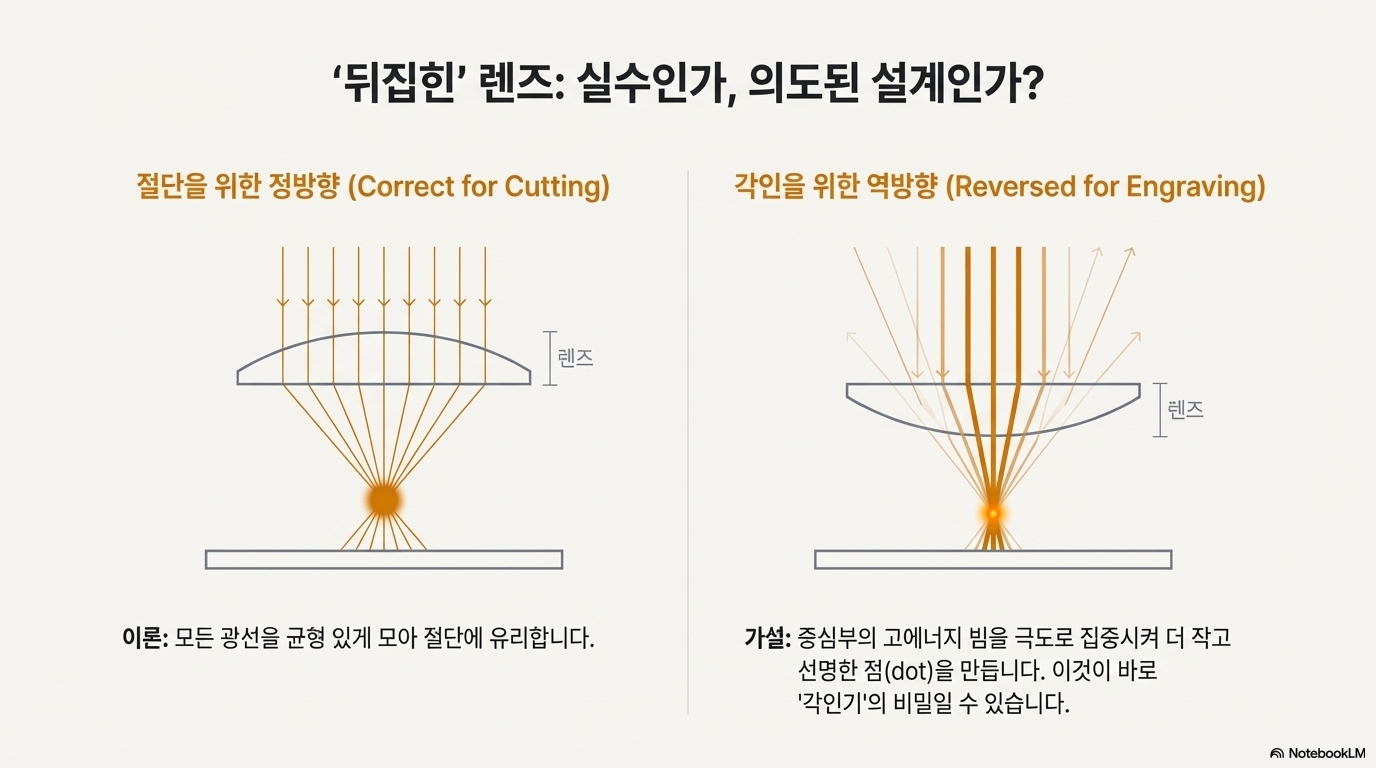

첫 번째 발견: "잘못된" 렌즈 방향이 사실은 조각에 "최적"이다

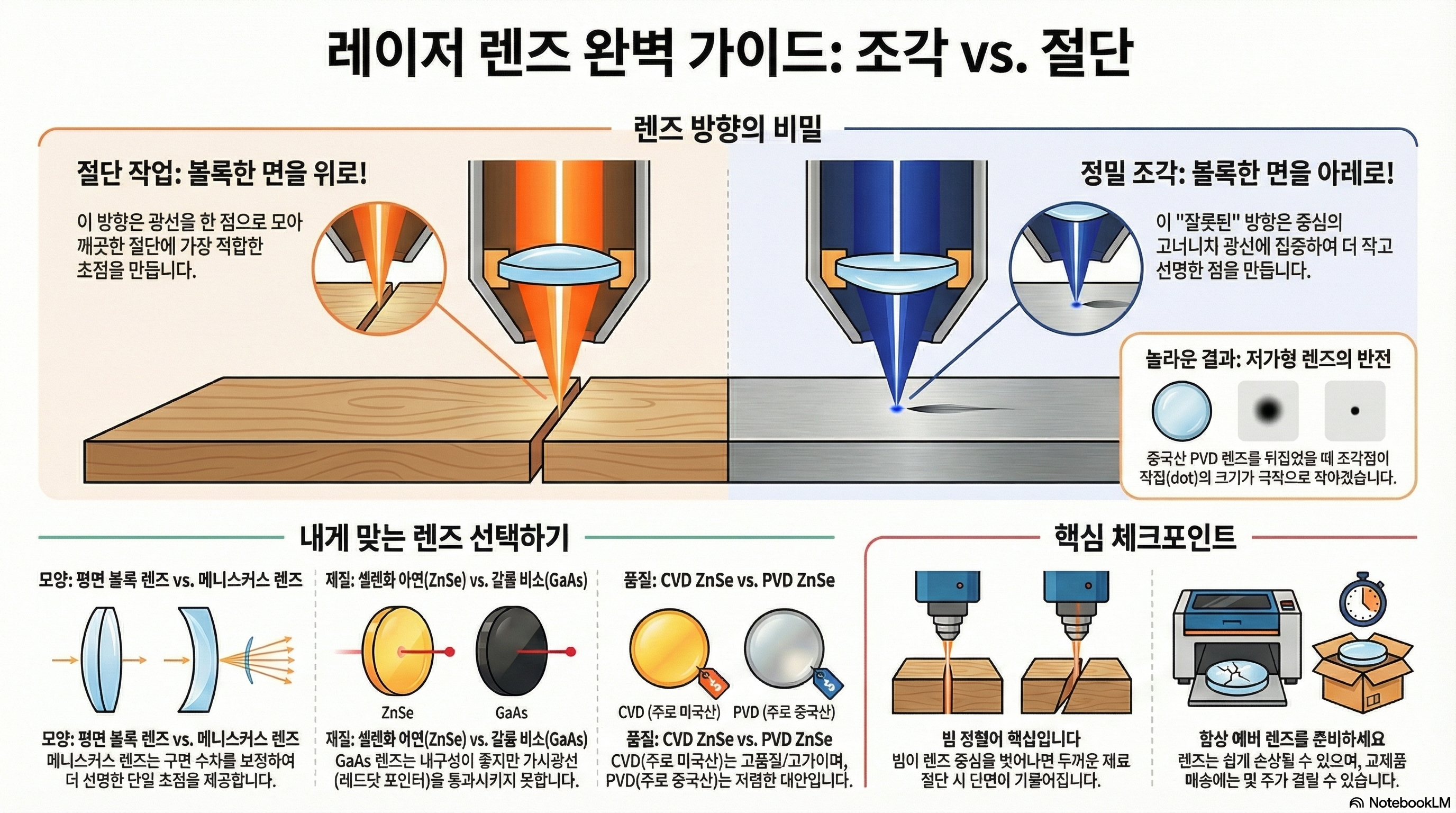

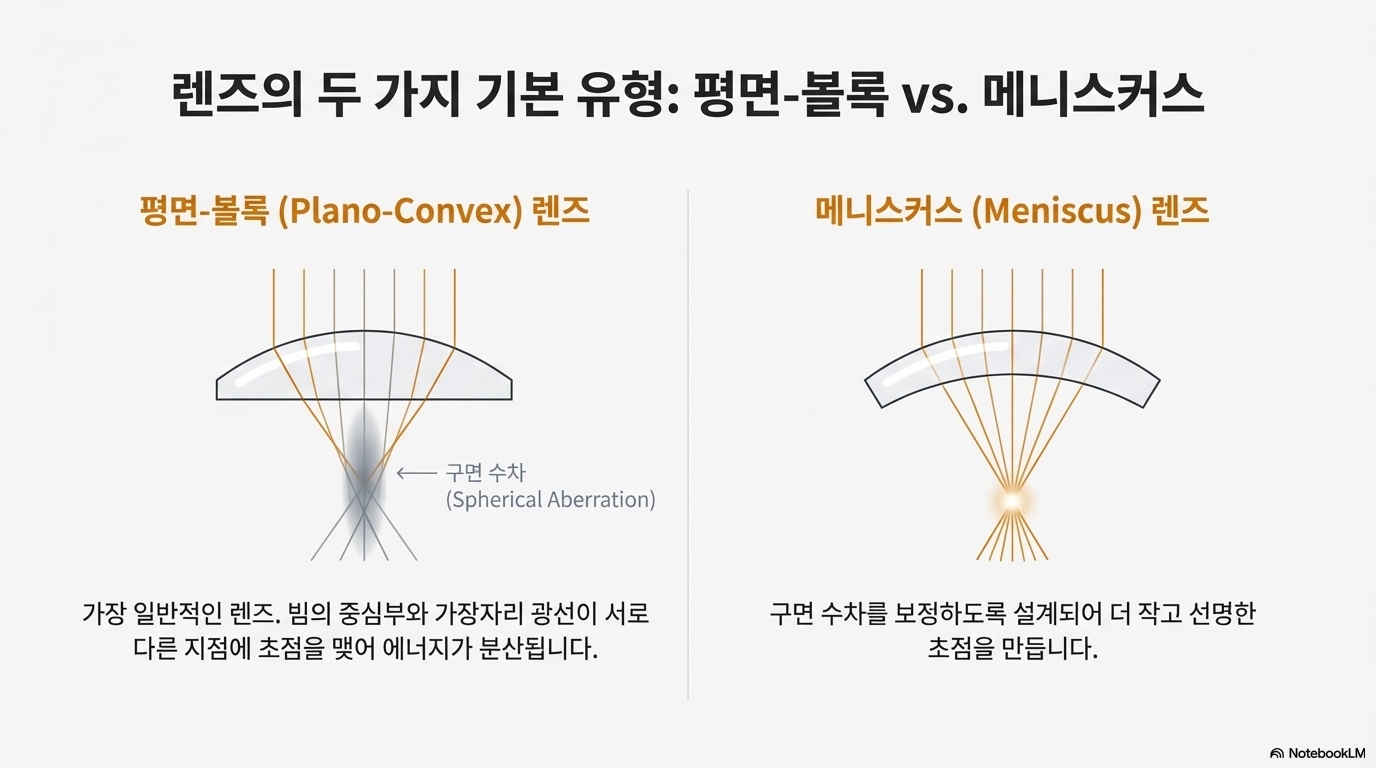

평면 볼록(plano-convex) 렌즈는 평평한 면이 재료를 향하도록, 즉 아래쪽으로 설치해야 한다는 것이 일반적인 상식입니다. 하지만 놀랍게도 이 상식은 항상 정답이 아닐 수 있습니다.

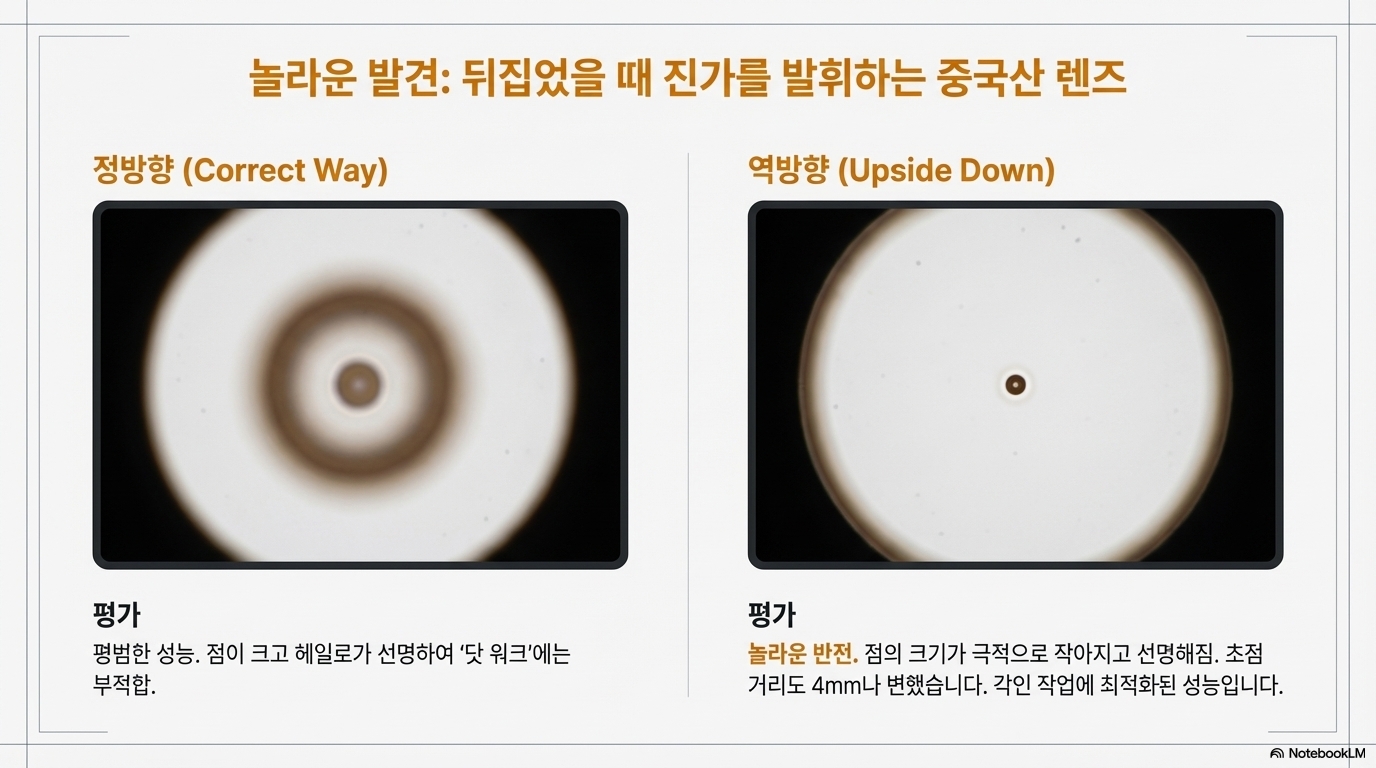

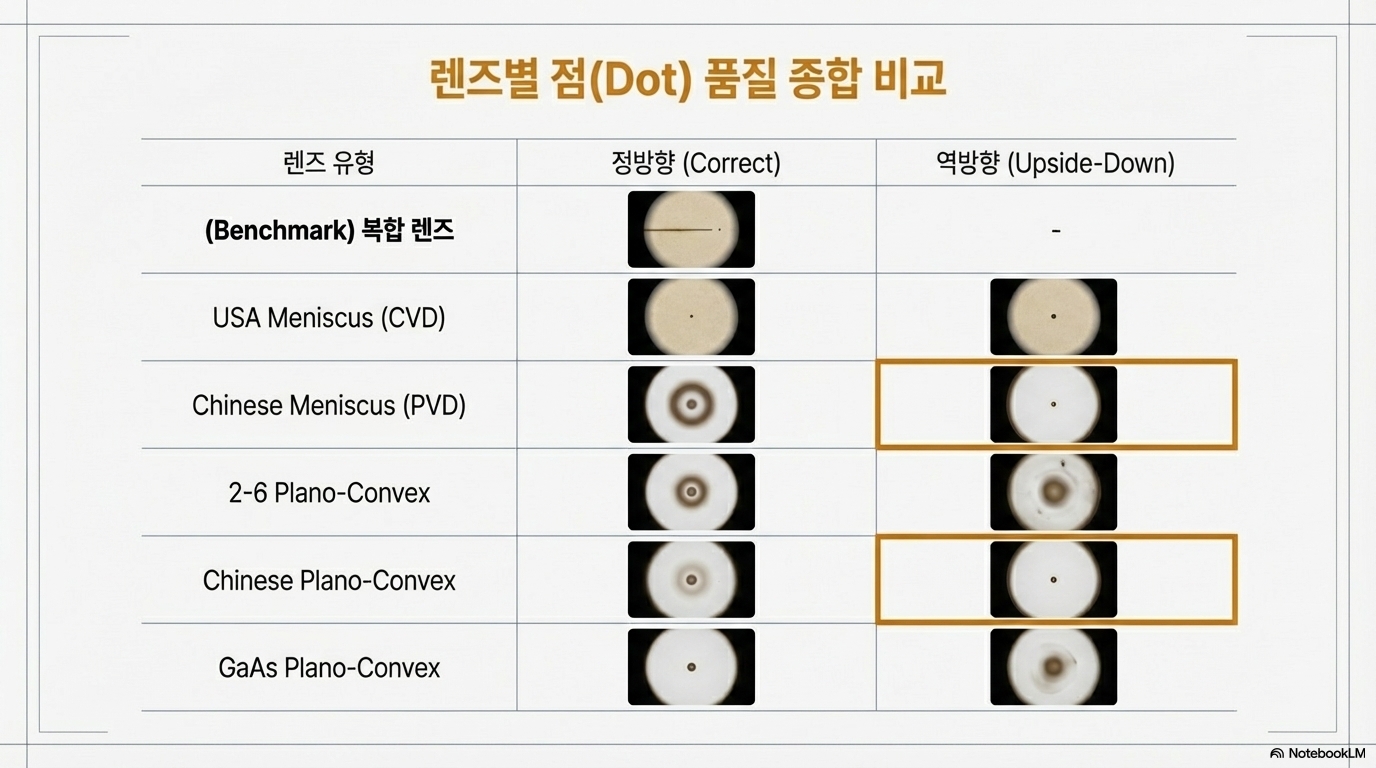

많은 중국 제조사들은 기계를 출고할 때 렌즈를 "거꾸로"(볼록한 면이 아래로 향하게) 장착하는데, 이 방향이 실제로는 더 작고 집중된 점(dot)을 만들어내어 정밀 조각 작업에 더 우수하다는 사실이 밝혀졌습니다. 그 이유는 이 방향이 빔의 에너지 프로파일을 의도적으로 조작하기 때문입니다. 볼록한 면을 아래로 향하게 하면 에너지가 약한 빔의 바깥쪽 광선은 걸러내고, 에너지가 밀집된 중심부 광선만 정확하게 한 점에 모을 수 있습니다. 이것이 바로 더 깨끗하고 정밀한 조각을 가능하게 하는 비결입니다. 참고로 렌즈를 뒤집으면 초점 거리가 최대 2mm까지 달라질 수 있으므로 재조정이 필수적입니다.

이는 사용자 커뮤니티에서 오랫동안 지켜져 온 믿음에 정면으로 도전하는 발견입니다. 더 나아가, 이 "잘못된" 설정이 사실은 기계가 주로 광고하는 목적인 '조각'을 위해 의도적으로 설계되었을 가능성을 시사합니다.

"중국인들은 렌즈를 거꾸로 끼우면서 자기들이 뭘 하는지도 모른다고들 하죠. 하지만 어쩌면 우리는 그들을 좀 더 인정해주고, 이 렌즈들이 조각기로서 잘 작동하기 때문에 거꾸로 장착되었다는 사실을 받아들여야 할지도 모릅니다."

두 번째 발견: 절단면이 기울어지는 진짜 이유: 중심을 벗어난 빔

두꺼운 재료를 절단할 때 가장자리가 완벽한 수직이 아닌, 기울어지거나 경사진 형태로 잘리는 문제를 경험해 본 적이 있을 것입니다. 많은 사용자들이 이를 자신의 설정 오류로 생각하지만, 진짜 원인은 다른 곳에 있습니다.

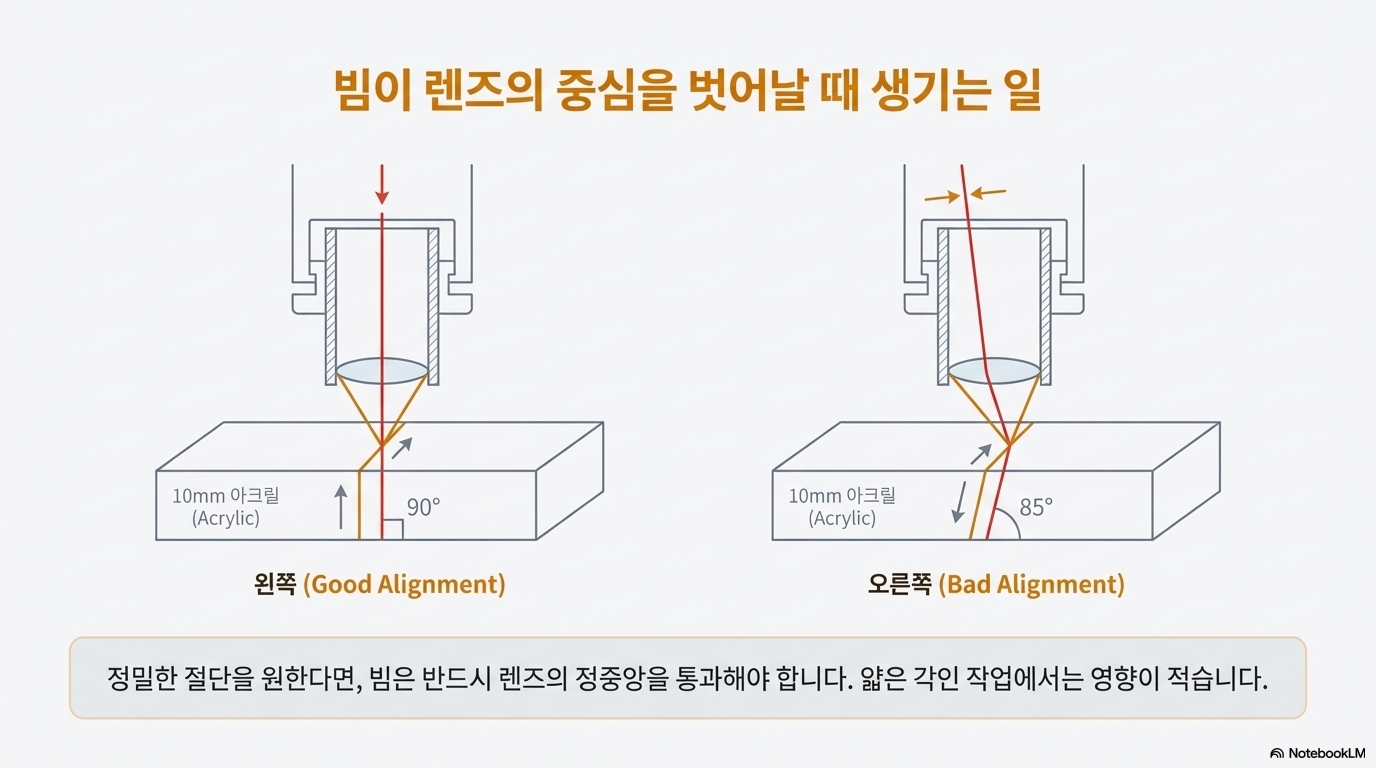

이 문제의 근본 원인은 레이저 빔이 렌즈의 정확한 중심을 맞추지 못하기 때문입니다. 빔의 에너지가 가장 밀집된 중심부가 렌즈 축에서 벗어나면, 이 고에너지 빔이 재료 표면에 더 이상 수직으로 도달하지 못하게 되어 결과적으로 기울어진 절단면을 만들게 됩니다. 이 문제는 대부분의 취미용 레이저 기계가 이 정렬 문제를 쉽게 교정할 수 있는 적절한 Z축 조정 기능을 갖추고 있지 않다는 점에서 더욱 심각합니다. 이로 인해 사용자들은 전체 레이저 튜브를 재정렬해야 하는 "끔찍한 악몽"과 같은 상황에 내몰리게 됩니다.

"...대부분의 사용자들은 Z축에 이를 조정할 기능이 없어서, 레이저 튜브를 다시 만져야 하는데 이건 정말 끔찍한 악몽과도 같습니다."

세 번째 발견: 렌즈의 색깔은 단순한 색이 아니다: 품질과 가격의 지표

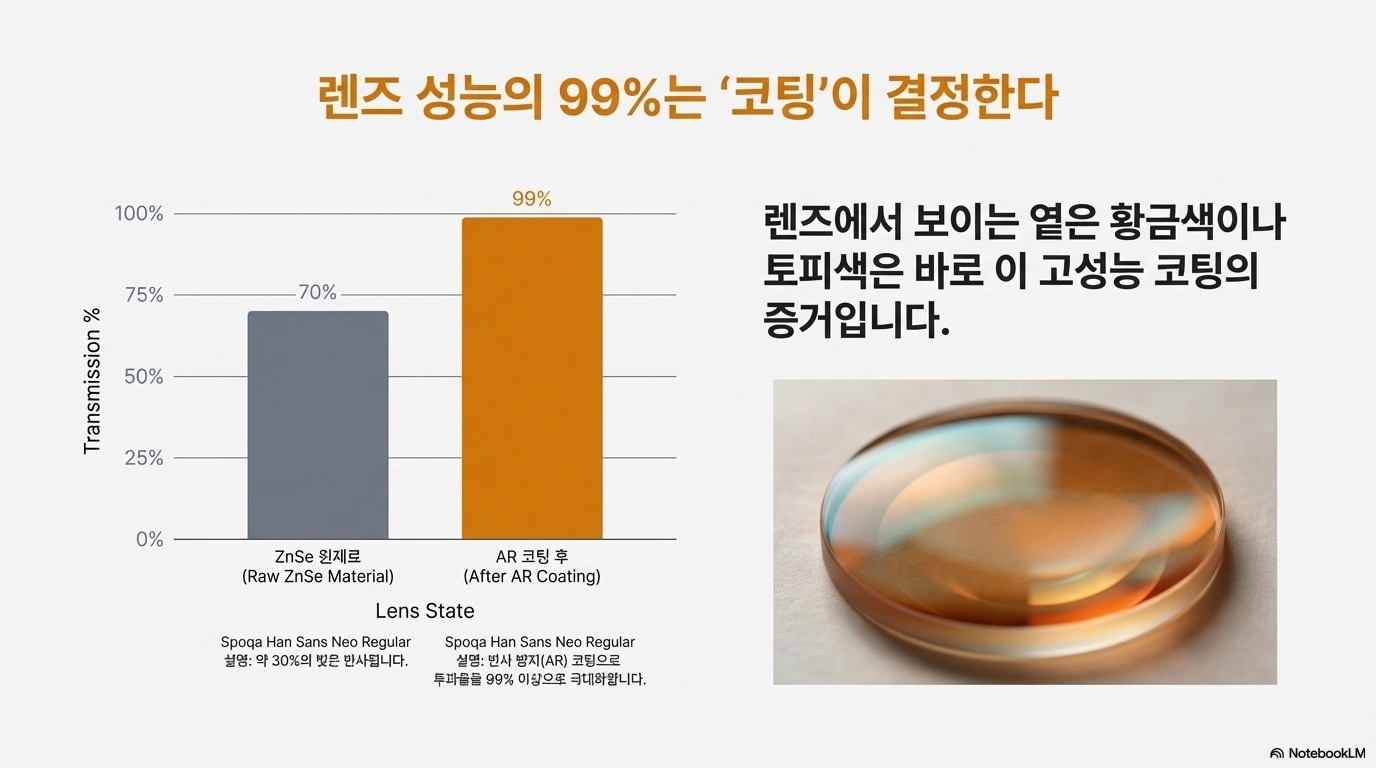

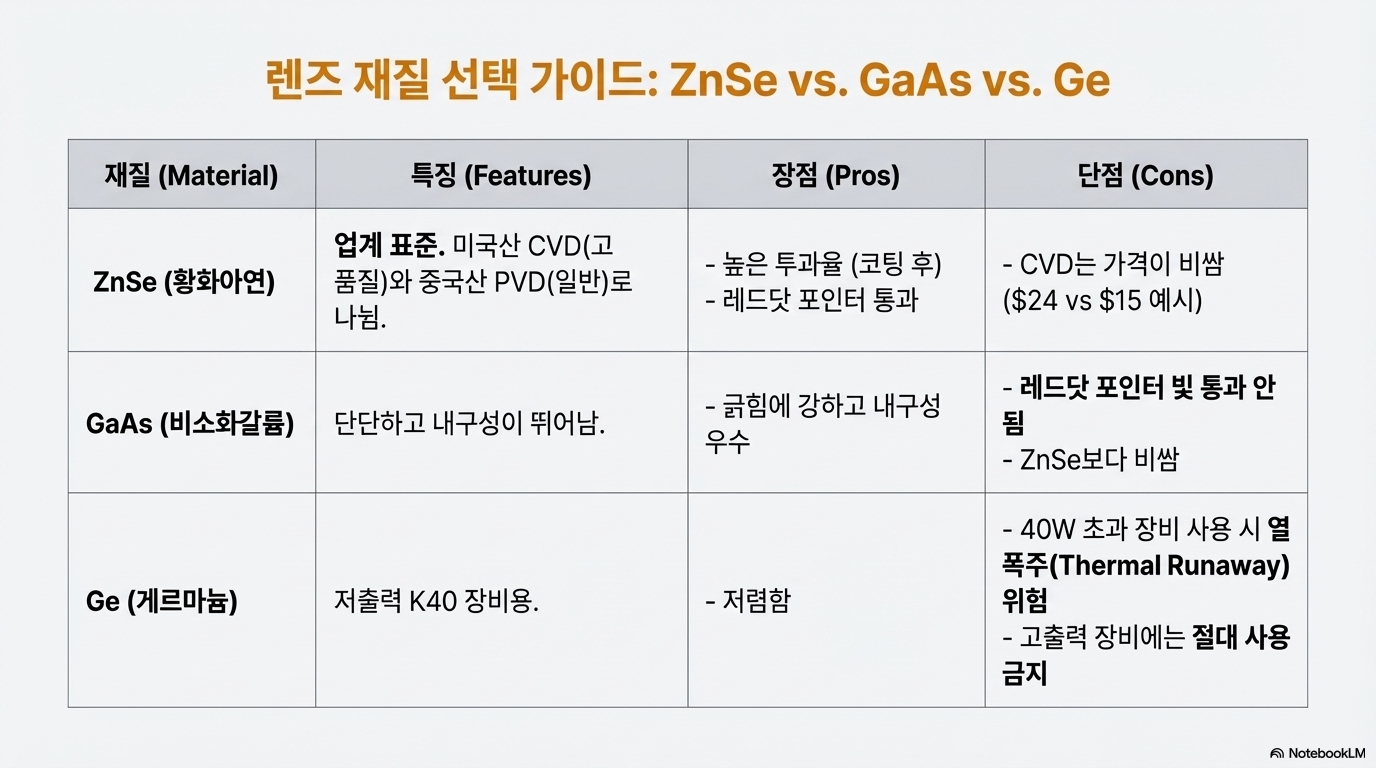

시중에는 다양한 셀렌화 아연(ZnSe) 렌즈가 있으며, 이들의 색깔은 단순한 미적 차이가 아니라 제조 공정, 품질, 그리고 가격을 나타내는 중요한 지표입니다. 렌즈는 크게 두 가지 방식으로 제조됩니다.

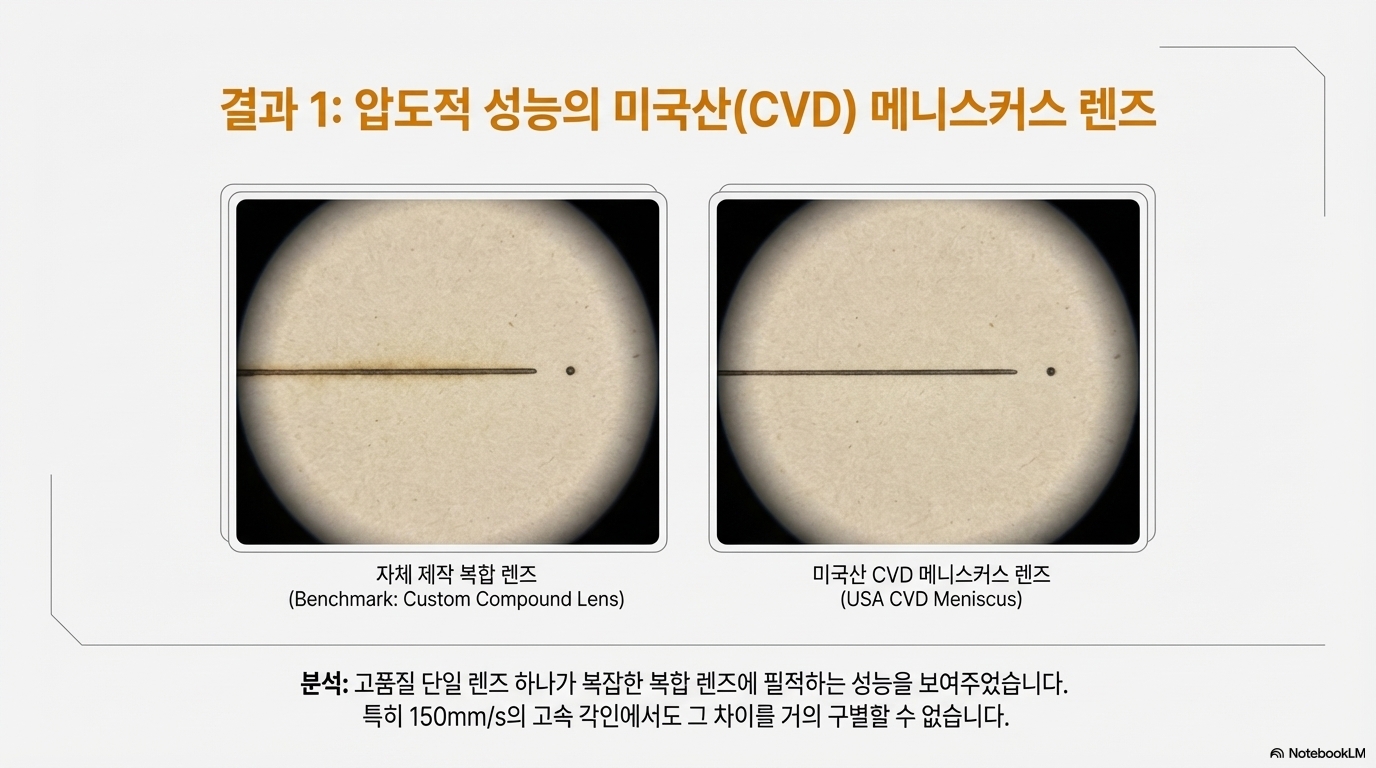

• CVD (화학 기상 증착, Chemical Vapor Deposition, 미국산): 가격이 더 비싸고, 200-300W의 고출력 레이저에 적합합니다. "아름다운 노란빛/황금빛"을 띠는 것이 특징입니다.
• PVD (물리 기상 증착, Physical Vapor Deposition, 중국산): 가격이 저렴하며, 100-130W 수준의 저출력 레이저에 적합합니다. "토피색/갈색"을 띱니다.

결론적으로, 렌즈의 색깔은 그 렌즈의 제조 공정, 원산지, 감당할 수 있는 출력, 그리고 가격대를 한눈에 파악할 수 있는 시각적 단서가 됩니다. 만약 렌즈가 매우 짙은 갈색을 띤다면, 40W 이상의 출력에는 부적합한 저품질 렌즈일 수 있습니다.

네 번째 발견: 절대로 피해야 할 렌즈: '열 폭주'를 일으키는 게르마늄(Germanium)

렌즈 시장에는 게르마늄(Ge)으로 만들어진 옵션도 존재합니다. 하지만 이 렌즈는 치명적이고 위험한 결함을 가지고 있습니다. 게르마늄은 상온에서는 적외선 빛을 투과시키지만, 온도가 약 100°C에 도달하면 재료가 갑자기 '흐릿해지며' 적외선에 불투명해지는 특성이 있습니다.

일단 불투명해지면 렌즈는 빛을 통과시키는 대신 에너지를 그대로 흡수하기 시작하며, 이는 '열 폭주(thermal runaway)' 현상을 일으켜 기하급수적으로 온도를 높입니다. 결국 렌즈가 압력을 견디지 못하고 "터지거나" 깨지는 결과로 이어집니다. 따라서 안전을 위해 게르마늄 렌즈는 피하는 것이 최선입니다.

"60와트 이상의 다른 어떤 기계에도 게르마늄 렌즈는 고려조차 하지 마십시오. 갈륨 비소나 셀렌화 아연 렌즈를 사용하세요."

결론

렌즈를 '거꾸로' 뒤집어 조각 품질을 높이는 것부터, 절단면 기울기의 진짜 원인을 기계 설계의 한계로 재정의하는 것까지, 우리는 오늘 상식을 의심하는 것이 얼마나 중요한지 확인했습니다. 레이저 렌즈의 세계는 겉으로 보이는 것보다 훨씬 더 복잡하고 놀라운 사실들로 가득 차 있으며, 우리가 당연하게 여겼던 지식에 도전하는 것이 때로는 더 나은 성능과 안전한 작업을 위한 지름길이 될 수 있습니다.

오늘 알게 된 사실들을 통해, 우리가 레이저 가공에 대해 당연하게 여겼던 또 다른 '상식'은 무엇이 있을까요?
