파이버 레이저 반지 각인, 생각보다 간단하지 않습니다: 전문가가 밝히는 4가지 놀라운 비밀

현장에서 제가 가장 많이 받는 질문 중 하나는 바로 반지 각인입니다. 버튼 몇 번만 누르면 레이저가 순식간에 아름다운 디자인을 새겨 넣는 모습을 보면, 이 작업이 무척 간단해 보일 수 있습니다. 하지만 완벽한 결과물은 몇 가지 핵심적인 비밀을 아느냐에 달려있죠. 그 이면에는 수많은 시행착오와 정밀한 계산, 그리고 전문가들만 아는 기술적인 노하우가 숨어있습니다.

오늘은 파이버 레이저를 이용한 반지 각인 과정에 숨겨진, 그러나 결과물의 완성도를 결정짓는 4가지 놀라운 비밀을 여러분께 공개하고자 합니다. 이 글을 통해 여러분은 단순한 각인을 넘어, 하나의 예술 작품을 만드는 전문가의 시각을 경험하게 될 것입니다.

--------------------------------------------------------------------------------

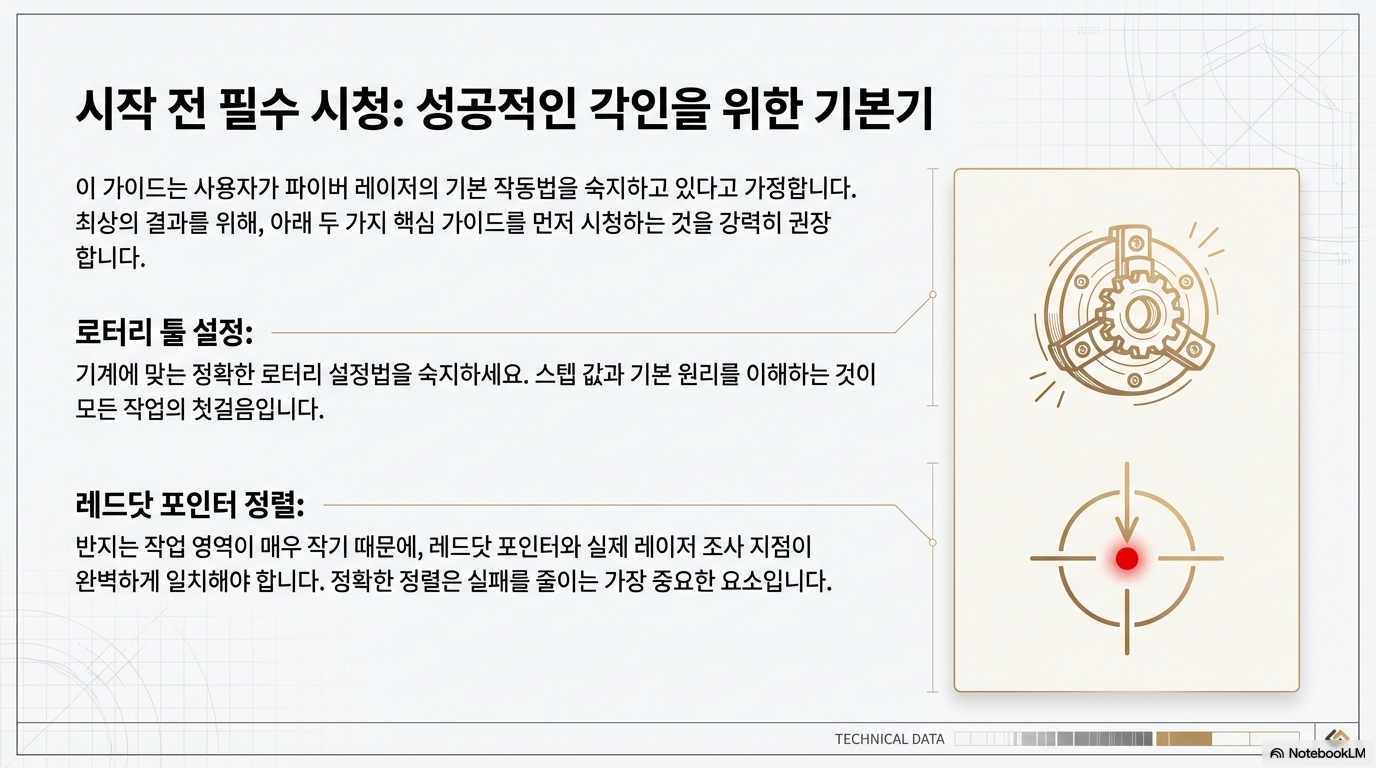

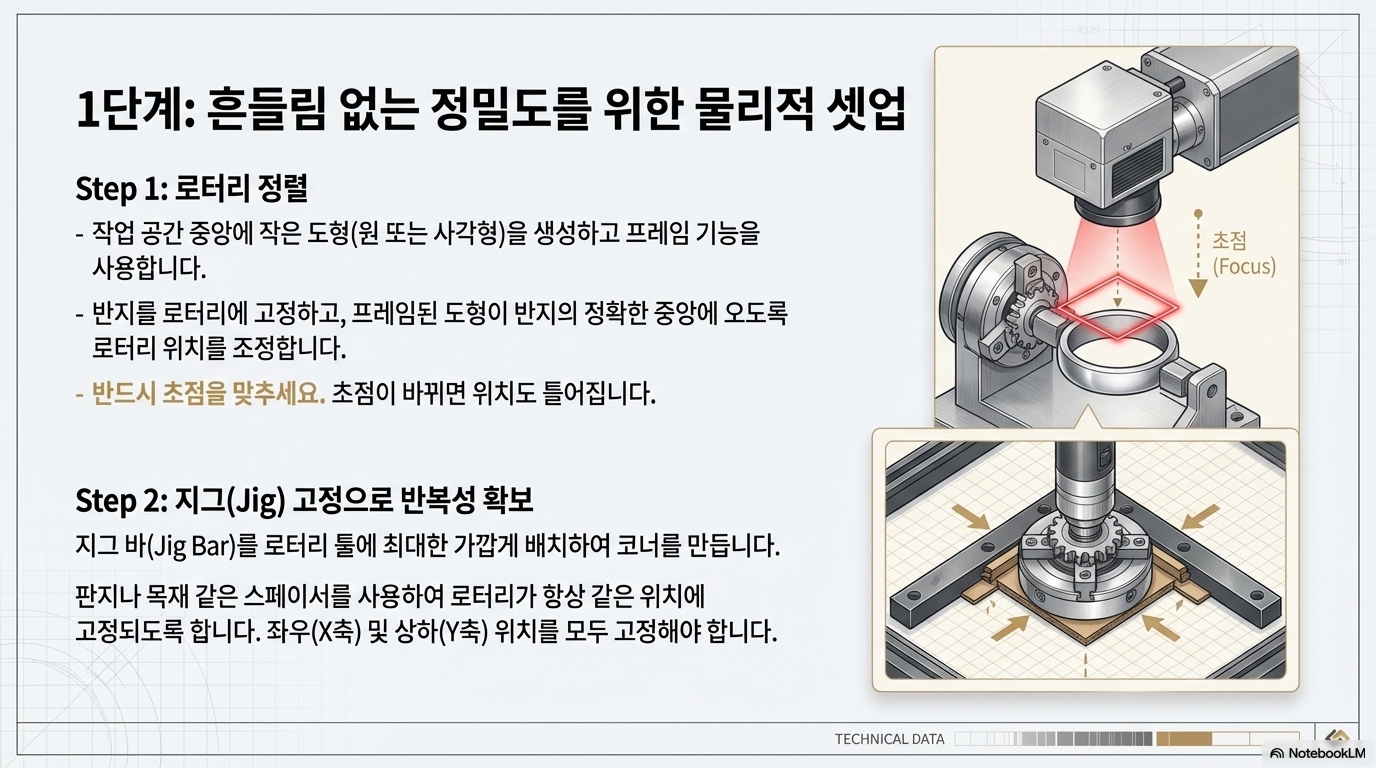

1. 모든 것은 물리적 준비에서 시작됩니다: 지그와 레드닷

레이저 각인이라고 하면 대부분 소프트웨어에서 디자인을 만들고 설정을 조절하는 디지털 작업을 떠올립니다. 하지만 완벽한 결과물은 컴퓨터 화면이 아닌, 작업대 위에서 시작됩니다. 디지털 설계가 물리적인 결과물로 오차 없이 이어지게 하는 첫 단추는 바로 정밀한 물리적 설치입니다.

먼저, 로터리 툴(반지를 회전시키는 장치)을 레이저 헤드 아래에 정확히 정렬해야 합니다. 이때 전문가들은 최소 두 개의 ‘지그 바(jig bars)’를 사용해 작업대 위에 단단한 코너(corner)를 만듭니다. 이렇게 하면 로터리 툴을 그저 코너에 밀어 넣는 것만으로 매번 정확히 같은 위치에 완벽하게 고정할 수 있어, 추측에 의존할 필요가 없어집니다. 비싼 도구가 꼭 필요한 것도 아닙니다. "두꺼운 종이 조각이나 작은 나무 판자" 같은 간단한 스페이서로 지그를 고정하면 충분합니다.

또한, 반지처럼 작은 작업 영역에서는 '레드닷 포인터(red light pointer)'의 정확성이 무엇보다 중요합니다. 레드닷은 레이저가 실제로 발사될 위치를 미리 보여주는 가이드라인인데, 이 포인터가 실제 레이저와 단 1mm라도 어긋나 있다면 디자인은 엉뚱한 곳에 새겨지게 됩니다. 반지 각인처럼 작은 대상일수록, 이 물리적인 정렬이 전체 작업의 성패를 좌우하는 핵심 요소가 됩니다.

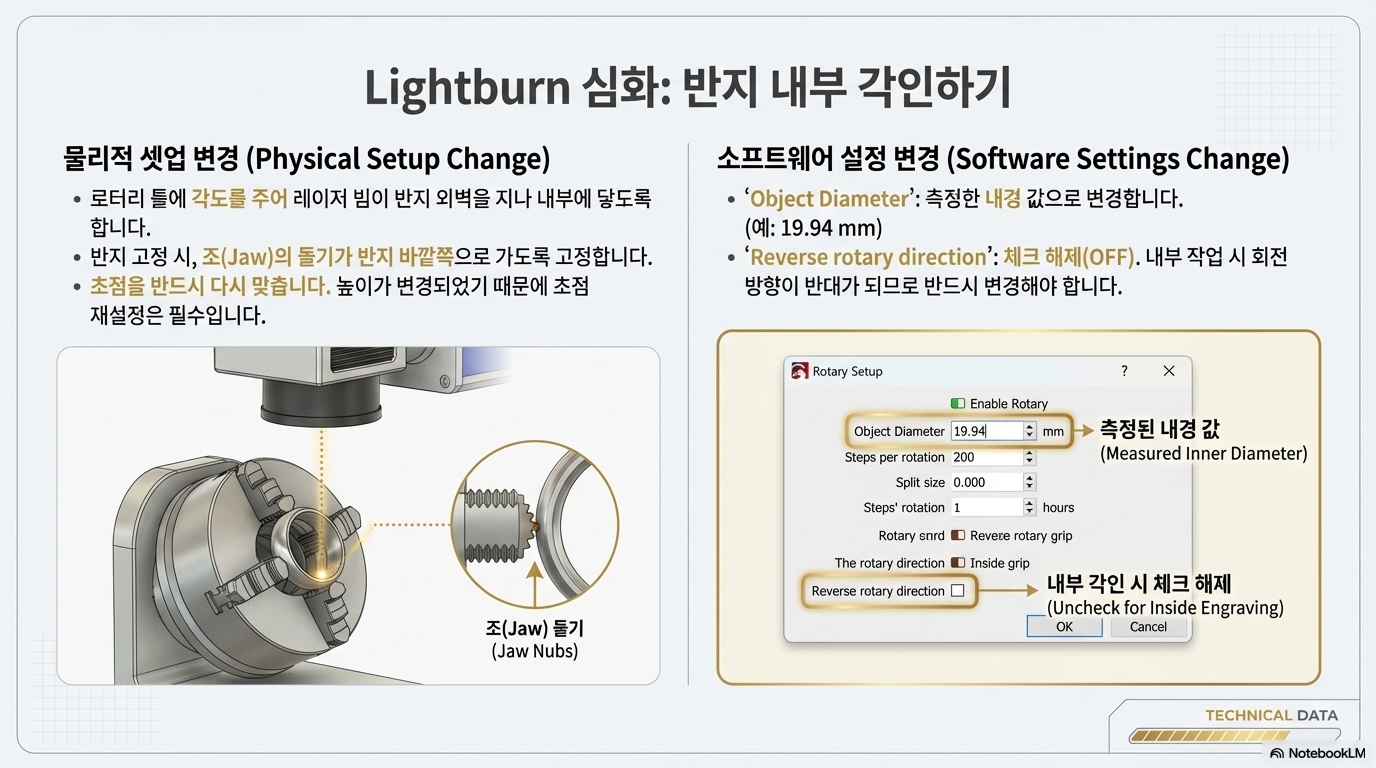

2. 반지 안쪽 각인의 반전: 기계를 기울여야 하는 이유

반지 바깥쪽을 각인하는 것과 안쪽을 각인하는 것은 완전히 다른 차원의 문제입니다. 많은 사람이 같은 방식으로 작업할 것이라 생각하지만, 여기에는 예상치 못한 반전이 숨어있습니다. 반지 안쪽 면에 각인하기 위해서는 로터리 툴 전체를 비스듬히 기울여 들어 올려야 합니다.

왜 이런 번거로운 과정이 필요할까요? 그 이유는 레이저 빔의 경로 때문입니다. 평평하게 놓인 상태에서는 레이저 빔이 반지의 바깥쪽 테두리에 가로막혀 안쪽 표면에 제대로 도달할 수 없습니다. 로터리 툴을 기울여주면, 레이저 빔이 이 장애물을 피해 안쪽 면에 정확히 초점을 맞출 수 있게 됩니다.

여기서 절대 잊지 말아야 할 중요한 단계가 있습니다. 바로 레이저 초점을 다시 맞추는 것입니다. 기계를 기울여 높이가 달라졌기 때문에 기존의 초점 거리는 더 이상 유효하지 않습니다. 이 과정을 건너뛰면 각인 품질이 현저히 떨어지거나 아예 실패할 수 있습니다. 물리적 변화는 반드시 그에 맞는 광학적 조정을 동반해야 합니다.

이러한 물리적 변화는 당연히 소프트웨어 설정 변경으로도 이어집니다. 예를 들어, Lightburn 소프트웨어에서는 반지 안쪽을 각인할 때 '회전 방향 반전(reverse rotary direction)' 옵션을 꺼야 합니다. 기계의 물리적 설정이 바뀌면, 그에 맞춰 디지털 설정도 함께 조절해야 한다는 것. 이는 하드웨어와 소프트웨어가 얼마나 긴밀하게 연결되어 있는지를 보여주는 좋은 예입니다.

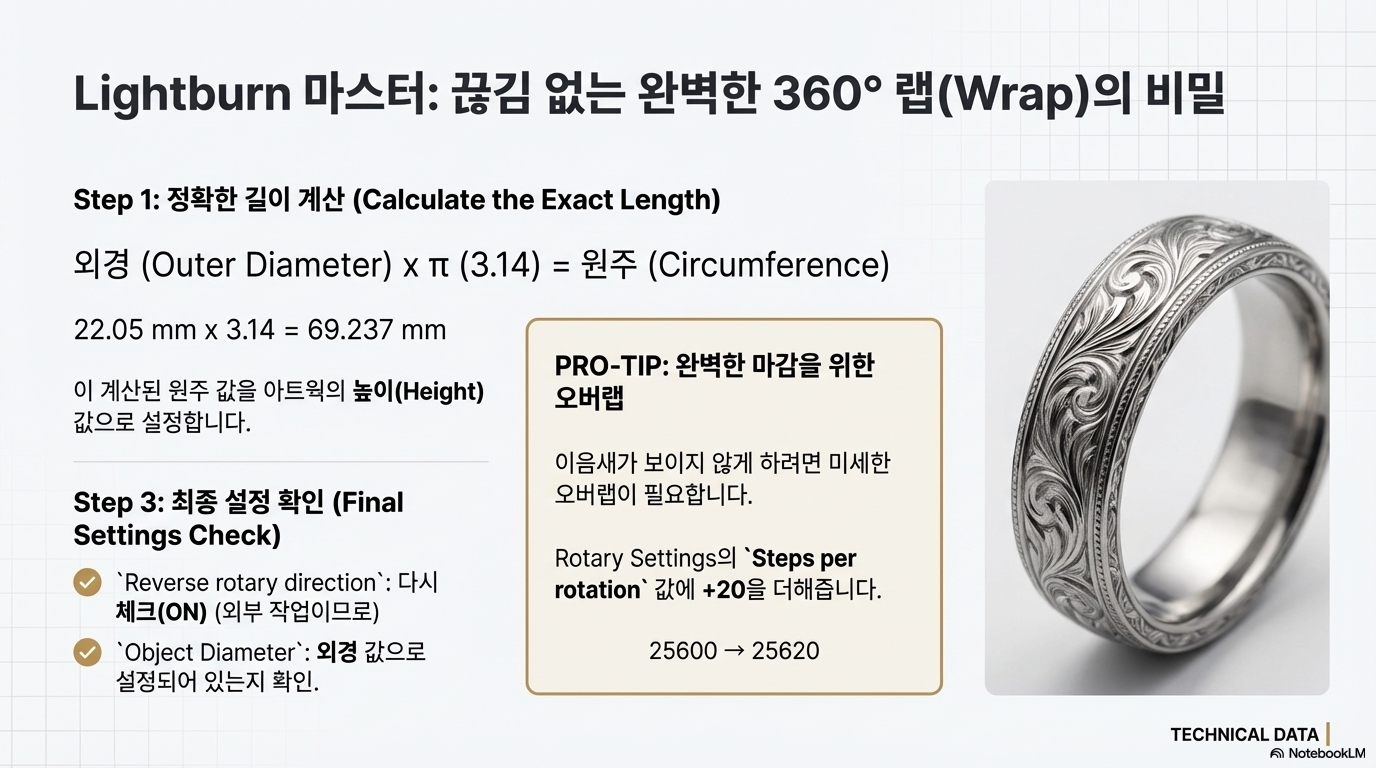

3. 완벽한 '무한 패턴'의 비밀: 정확한 계산 + 약간의 오차

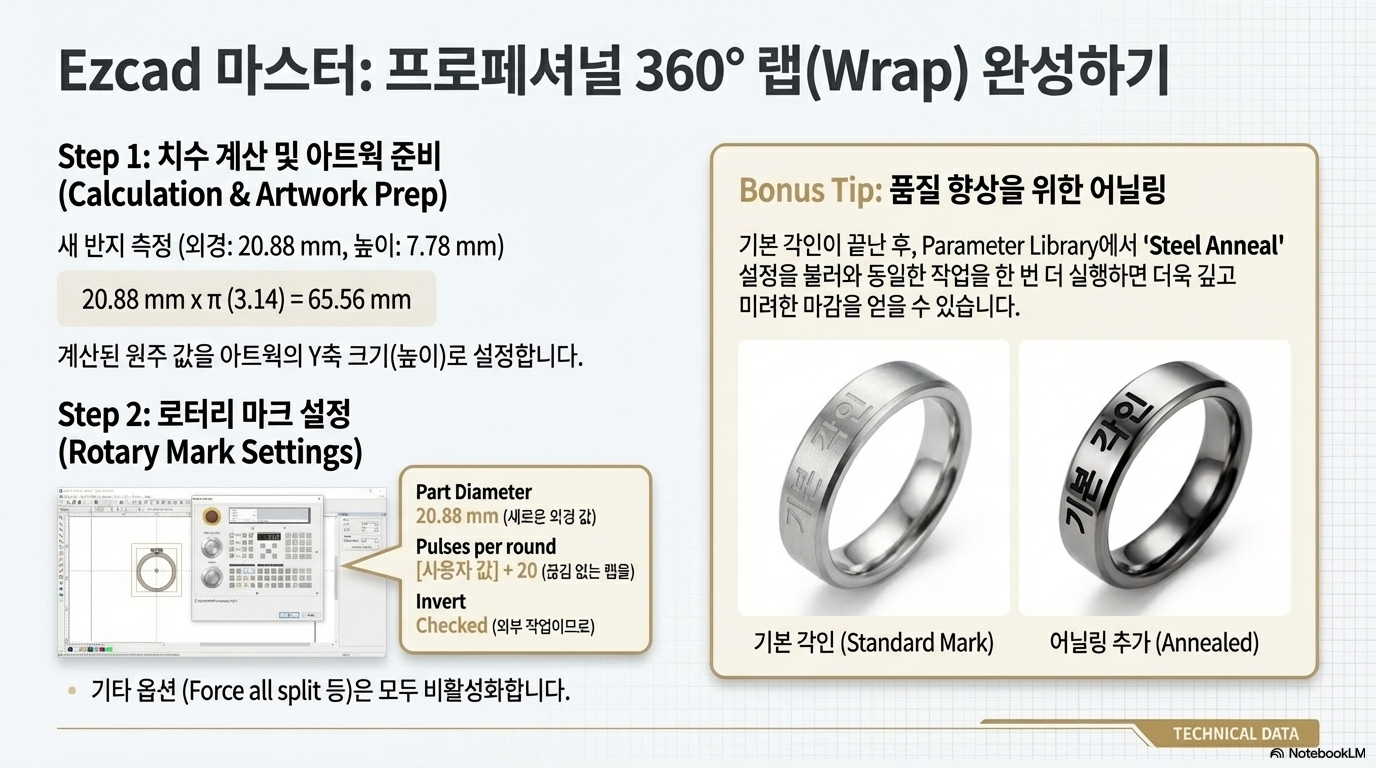

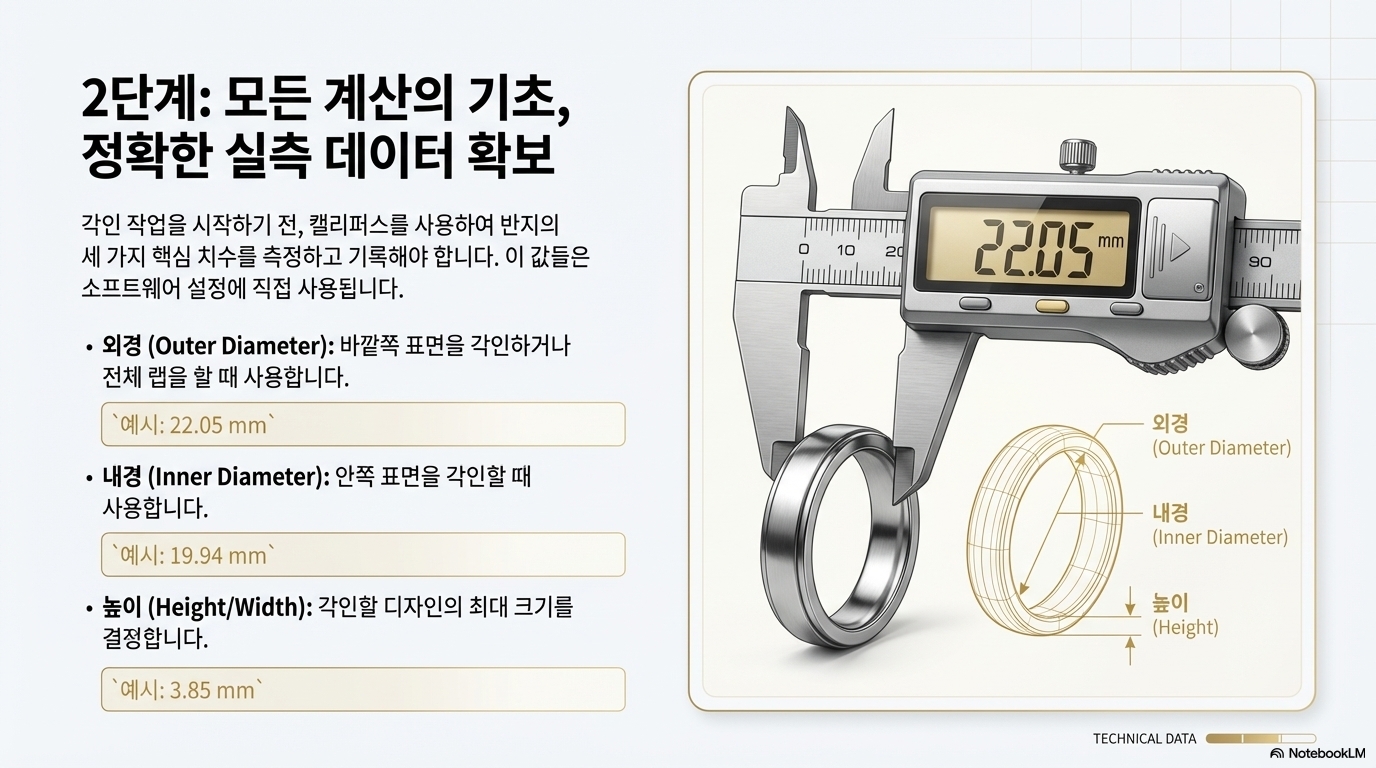

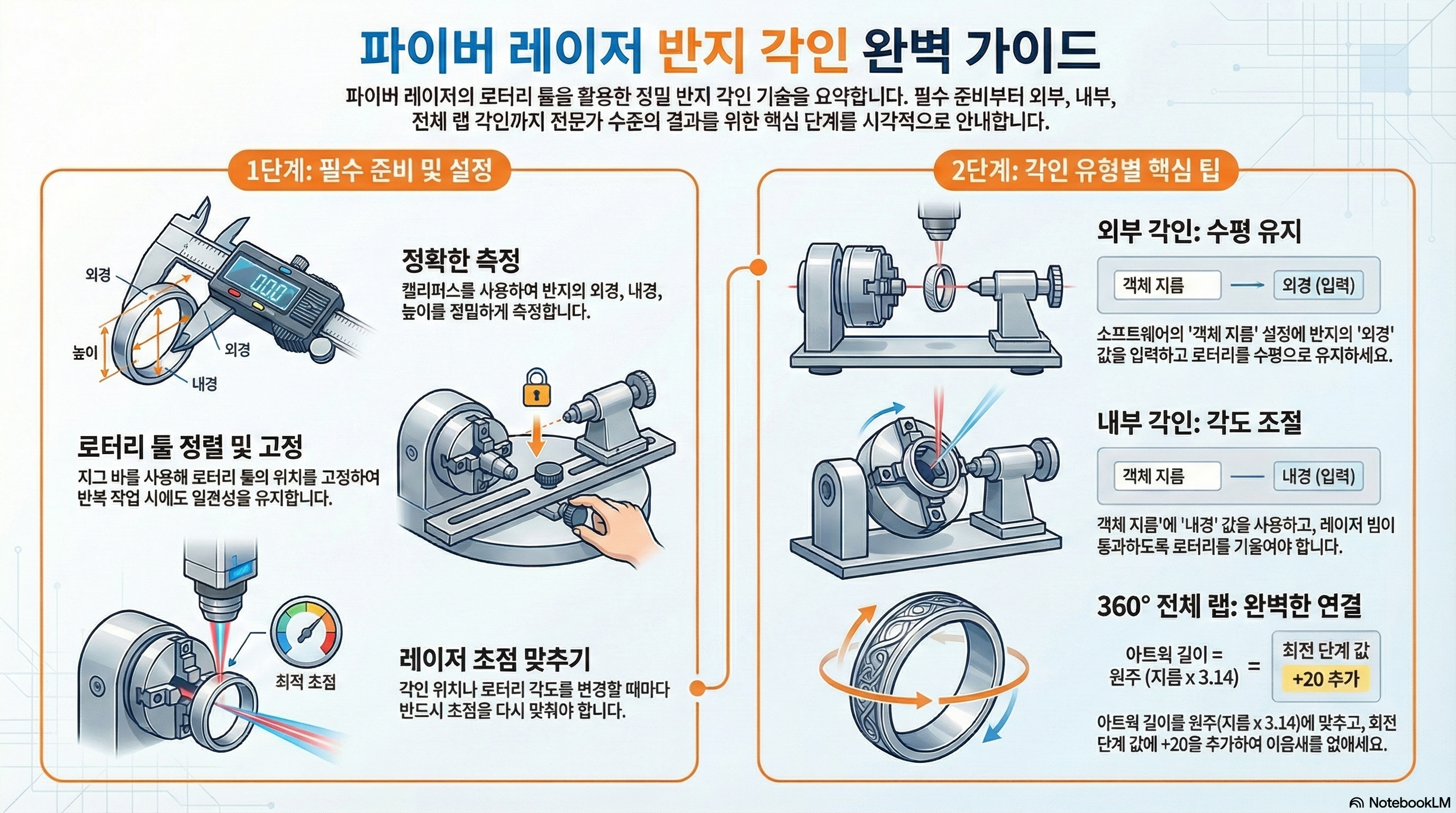

반지 둘레 전체를 끊김 없이 이어지는 패턴으로 감싸는 '풀 랩(full wrap)' 각인은 많은 이들이 원하는 고난도 기술입니다. 이음새 없이 완벽하게 패턴을 연결하는 비결은 어디에 있을까요? 기본은 정확한 수학적 계산입니다. 먼저 반지의 지름을 측정하고 원주율(약 3.14)을 곱해 정확한 둘레 길이를 계산한 뒤, 그래픽의 길이를 이 값에 맞춰야 합니다.

하지만 진짜 비밀은 여기에 '의도된 오차'를 더하는 것입니다. 전문가들은 소프트웨어의 '회전당 스텝(steps per rotation)' 값에 일부러 아주 작은 값을 추가합니다. 예를 들어, 제 기계의 기본 '회전당 스텝' 값은 25,600입니다. 여기에 일부러 20을 더해 25,620으로 설정하는 것이죠. 이 미세한 추가 값은 패턴의 끝과 끝이 만날 때 아주 살짝 겹치도록(오버랩) 만듭니다.

보통은 25,600이겠지만, 저희는 약간의, 정말 아주 미세한 오버랩을 주기 위해 20을 추가하는 겁니다. 그래야 패턴이 잘 감싸지도록 보장할 수 있죠. 이 작은 추가 값이 장기적으로는 엄청난 차이를 만듭니다.

이 '의도된 오차'는 미세한 기계적 오차나 계산상의 불일치를 보정하는 역할을 합니다. 덕분에 두 끝이 완벽하게 만나, 사람의 눈으로는 절대 알아챌 수 없는 완벽한 이음매가 탄생하는 것입니다. 완벽함은 때로 의도된 불완전함에서 비롯됩니다.

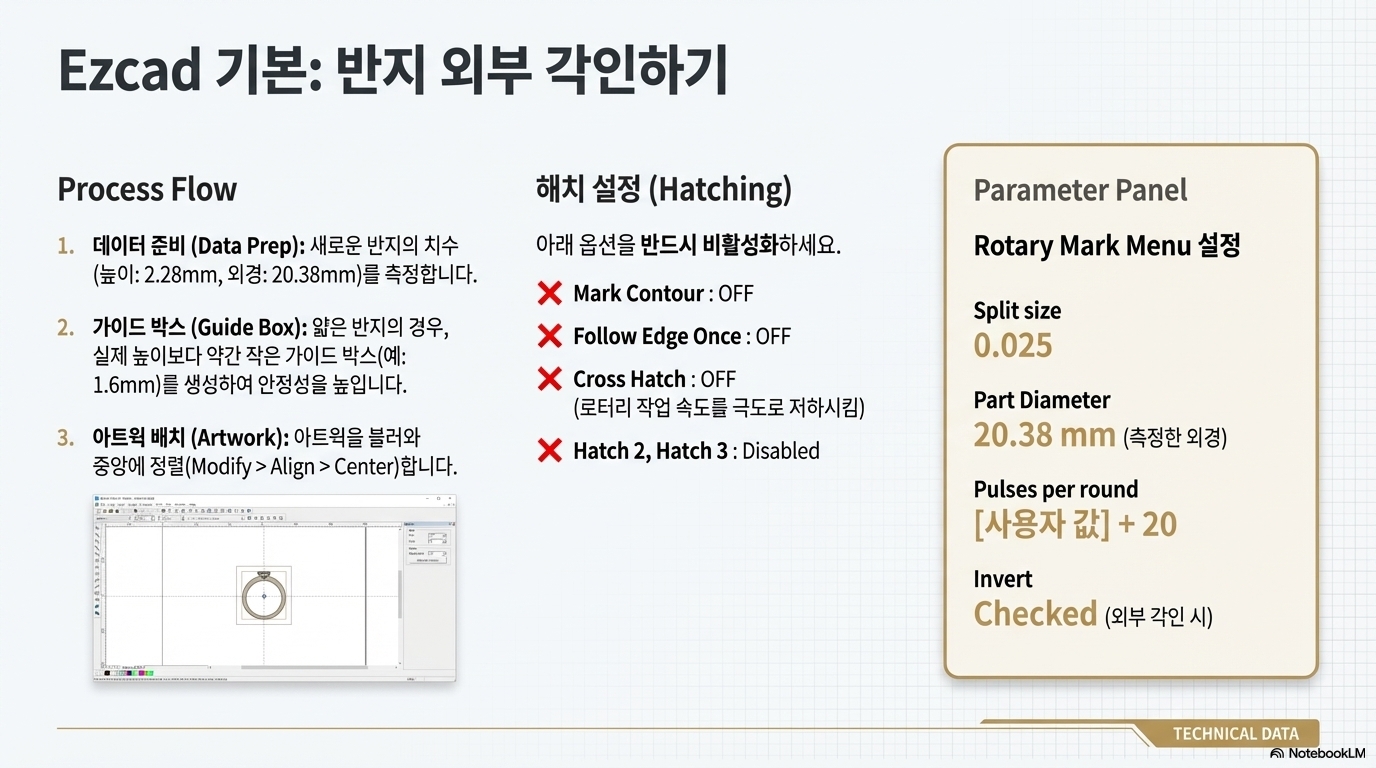

4. 작업 시간 10배 단축: '해치(Hatch)' 설정의 중요성

디자인의 내부를 채우는 '해치(hatch)' 또는 '채우기(fill)' 설정은 단순히 디자인의 미적인 부분을 결정하는 것을 넘어, 작업 효율성에 결정적인 영향을 미칩니다. 특히 로터리 각인에서는 이 설정 하나가 작업 시간을 10배 이상 좌우할 수 있습니다.

결론부터 말하자면, 로터리 각인 시에는 절대 '크로스 해치(cross-hatch)'를 사용하면 안 됩니다. 크로스 해치는 가로 방향(0도)으로 한 번 채운 뒤, 다시 세로 방향(90도)으로 겹쳐 채우는 방식입니다. 이 방식은 기계에 끔찍하게 비효율적인 움직임을 강요합니다. 반지가 0도 방향으로 한 바퀴를 완전히 돌아 각인을 마친 후, 다시 90도 방향 각인을 위해 또 한 바퀴를 돌아야 하기 때문입니다. 이 기계적인 중복 과정은 작업 속도를 "고통스러울 정도로 느리게" 만들며, 실제로 작업이 "10배 더 오래" 걸리게 할 수 있습니다.

가장 효율적인 방법은 스캔 각도를 0도로 설정하여, 레이저가 채워나가는 라인이 로터리의 회전 방향과 평행하게 만들어주는 것입니다. 이렇게 하면 불필요한 움직임 없이 회전과 동시에 부드럽게 각인이 진행됩니다. 사소해 보이는 설정 하나가 생산성에 얼마나 큰 차이를 만드는지 보여주는 완벽한 사례입니다.

--------------------------------------------------------------------------------

결론

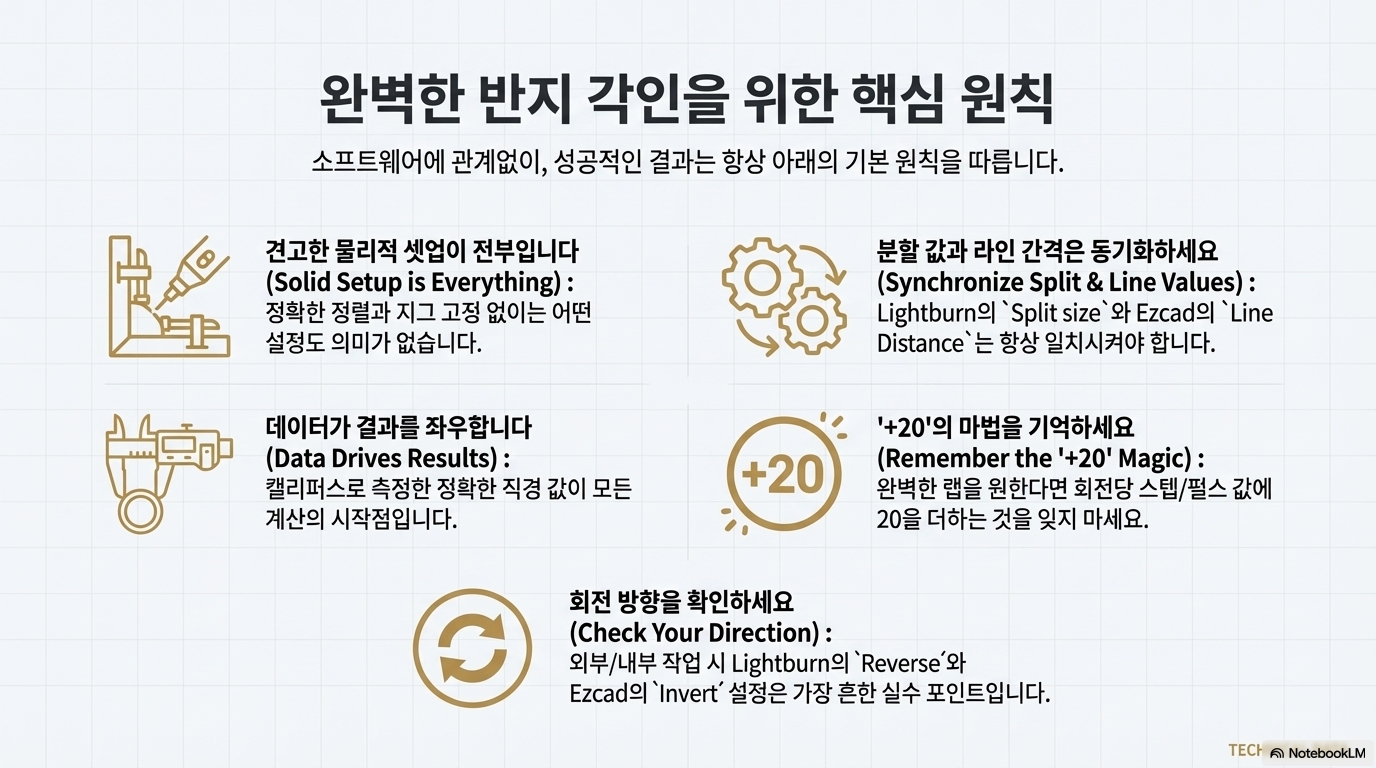

오늘 살펴본 4가지 비밀—정밀한 물리적 준비, 안쪽 각인을 위한 기울임과 재초점, 완벽한 패턴을 위한 의도된 오차, 그리고 효율적인 해치 설정—을 통해 우리는 반지 레이저 각인이 단순한 기술을 넘어, 정밀한 과학과 경험에서 비롯된 노하우가 결합된 예술이라는 것을 알 수 있습니다.

작은 반지 하나에 완벽한 디자인을 새기기 위해 이처럼 복잡하고 섬세한 과정이 필요하다는 사실은 우리에게 많은 것을 시사합니다. 우리가 일상에서 '간단하다'고 생각하는 다른 제작 과정에는 또 어떤 깊이 있는 비밀이 숨어있을까요?
