레이저 기계가 시작할 때마다 고장나나요? 당신이 몰랐던 5가지 놀라운 사실
서론: 익숙한 좌절감
레이저 기계를 켜는 순간, 익숙한 기대감 대신 좌절감을 맛본 적이 있으신가요? 레이저 헤드가 엉뚱한 위치로 움직이거나, 아예 작업을 시작조차 못 하는 상황은 많은 사용자들이 겪는 문제입니다. 이런 문제가 발생하면 복잡한 기계 결함을 떠올리며 막막해지기 쉽습니다. 하지만 진짜 원인은 여러분이 생각하는 것과 전혀 다른 곳에 있을 수 있습니다. 오늘 이 글에서 설명할 몇 가지 핵심 포인트를 이해한다면, 앞으로 수많은 시간과 노력을 아낄 수 있을 것입니다.
--------------------------------------------------------------------------------
기계가 보내는 첫 번째 신호: 컨트롤러 LED 확인하기
본격적인 진단에 앞서, 기계가 보내는 가장 기본적인 신호부터 확인하는 습관을 들이는 것이 좋습니다. Ruida 컨트롤러를 자세히 보면, 상태를 알려주는 여러 개의 작은 LED 램프가 있습니다. 이 중 X축과 Y축 리미트 스위치의 작동 상태를 보여주는 LED가 있습니다.
기계를 켜고 원점 복귀(Homing)를 시작할 때, 헤드가 각 축의 끝에 도달하여 스위치를 감지하는 순간 해당 LED에 불이 들어왔다가 꺼지는지 관찰하십시오. 만약 스위치가 눌리지 않았는데도 LED가 켜져 있거나, 스위치가 눌렸음에도 LED에 변화가 없다면 이것이 문제 해결의 첫 번째 단서가 됩니다.
--------------------------------------------------------------------------------

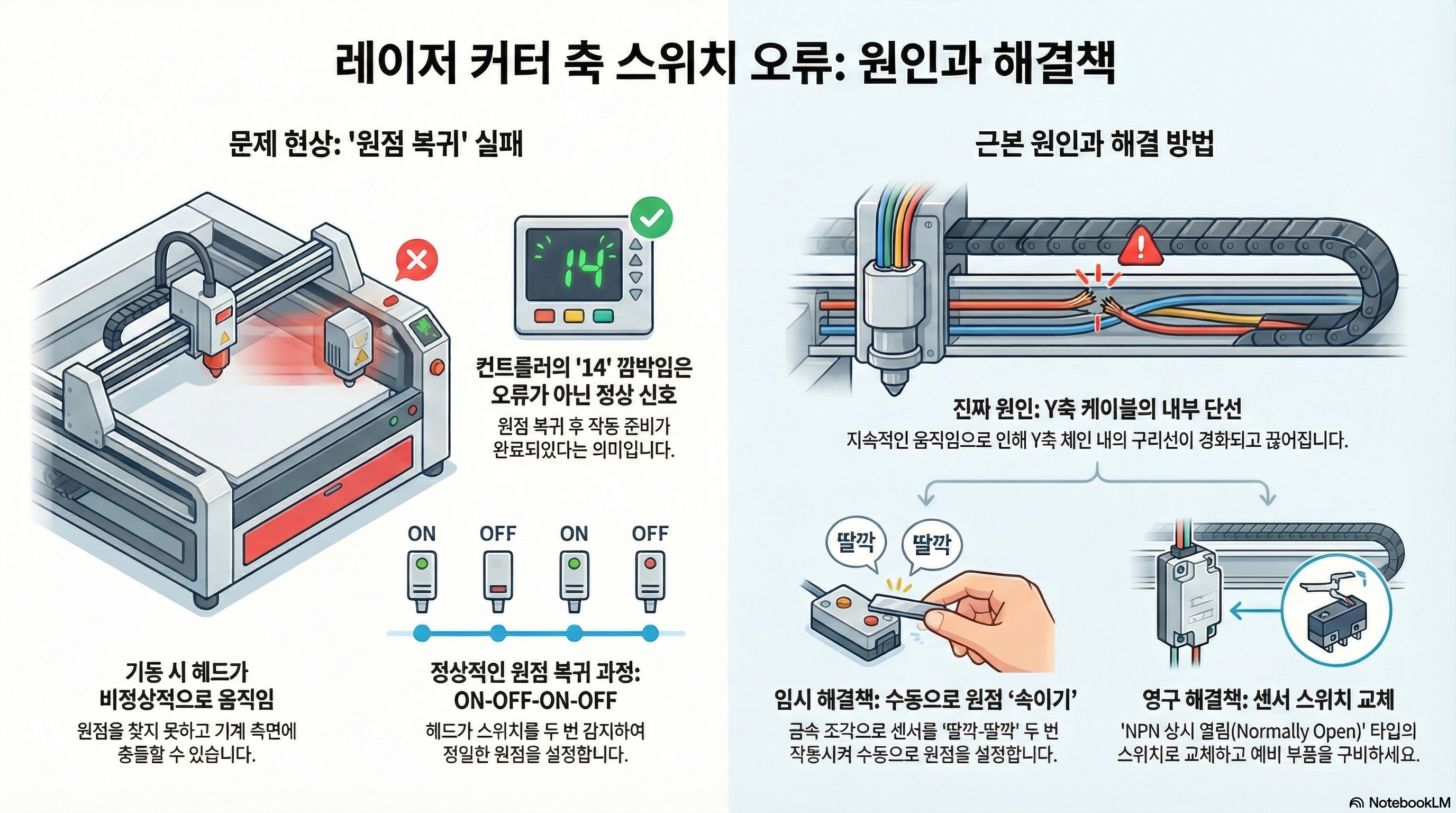

1. '깜빡이는 14번'의 반전: 에러 코드가 아니라 준비 완료 신호입니다
원점 복귀 과정이 성공적으로 끝나면 Ruida 컨트롤러 화면에 '14'라는 숫자가 깜빡이는 것을 볼 수 있습니다. 많은 분들이 이것을 심각한 에러 코드로 오해하고 덜컥 겁을 먹곤 합니다.
하지만 진실은 정반대입니다. 이것은 사실 매우 긍정적인 신호입니다. '14번'이 깜빡이는 것은 기계가 X축과 Y축의 제로점(원점)을 성공적으로 찾았고, 모든 것이 정상이며, 작업을 시작할 준비가 되었다는 의미입니다.
핵심: 14번이 깜빡이는 것은 기계가 제로점을 찾았고 모든 것이 정상이며 실행할 준비가 되었다는 좋은 신호입니다.
따라서 앞으로 '14'가 깜빡이는 것을 본다면 걱정하지 마세요. 여러분의 기계가 "준비 완료!"라고 말하고 있는 것이니까요.
--------------------------------------------------------------------------------
2. 문제는 스위치가 아니라, 보이지 않는 '케이블 단선'입니다

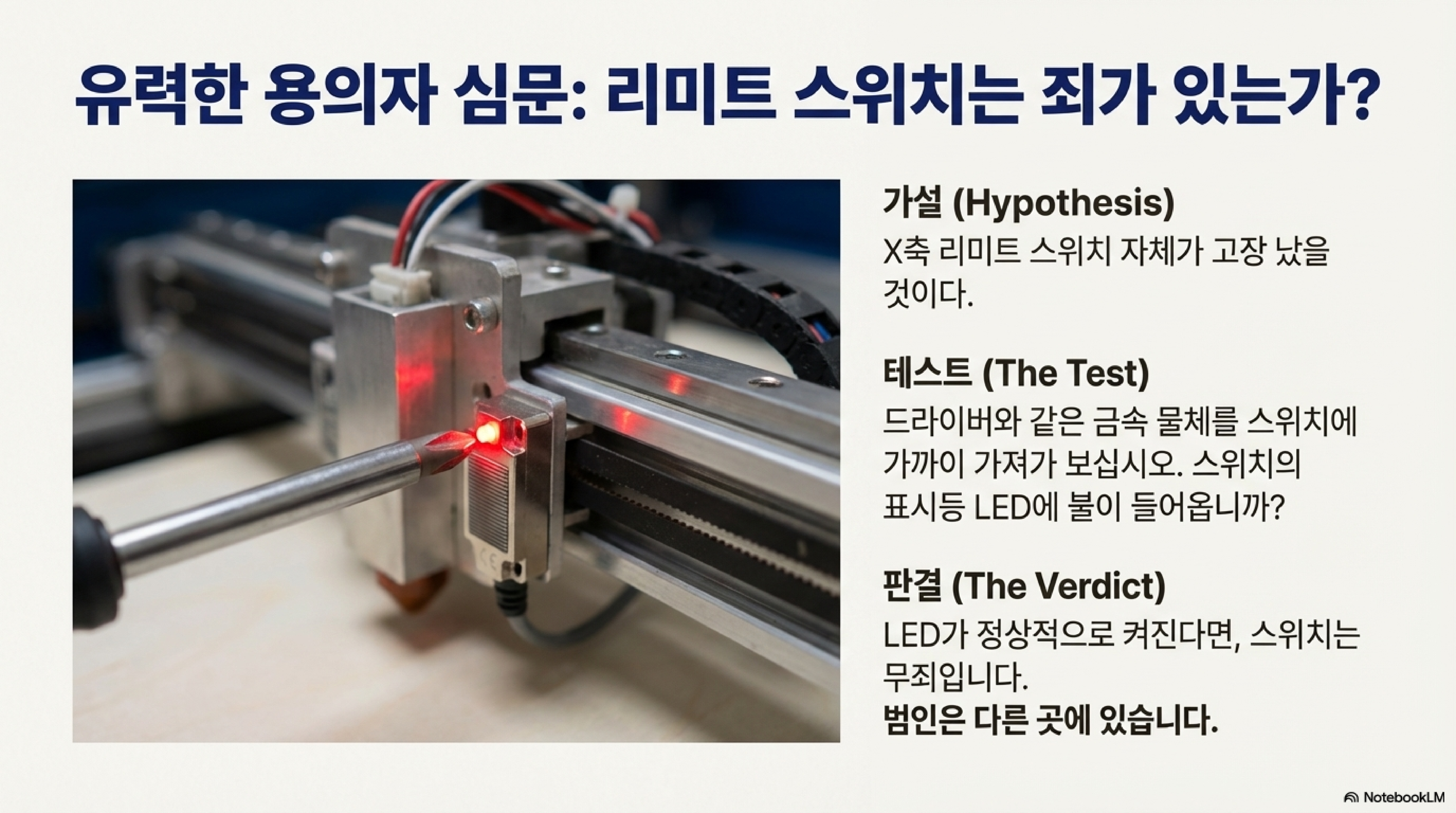

원점 복귀가 제대로 되지 않을 때 가장 먼저 의심하게 되는 부품은 축 리미트 스위치입니다. 스위치에 금속을 대보며 작동 여부를 확인하고, 스위치가 정상적으로 켜지는 것을 보고 더욱 혼란에 빠지곤 합니다.
하지만 문제는 스위치 자체가 아닌 경우가 거의 대부분입니다. 진짜 원인은 스위치로 연결되는 케이블 내부의 보이지 않는 '단선'입니다. 케이블 안의 구리선은 기계가 움직일 때마다 계속해서 구부러졌다 펴지기를 반복합니다. 구리선을 계속 구부리면 그 부분만 분자 구조가 빽빽해지면서 단단해집니다(가공 경화). 이렇게 되면 다음부터는 그 주변의 더 부드러운 부분이 대신 구부러지게 되고, 결국 가장 단단해진 한 지점에 응력이 집중되어 끊어지고 맙니다. 실제로 끊어진 구리선을 들여다보면 하얗게 결정화된 모습을 볼 수 있습니다.
이 간헐적인 단선은 마치 스위치가 눌린 것과 같은 신호를 기계에 보내게 됩니다. 그 결과, 기계는 엉뚱한 위치를 제로점으로 인식하고 멈춰버리는 것입니다.
--------------------------------------------------------------------------------
3. 가장 놀라운 진실: X축 문제는 사실 Y축 때문에 발생합니다
여기서 가장 직관에 반하는, 하지만 가장 중요한 사실이 있습니다. 만약 여러분의 기계가 X축 원점을 제대로 찾지 못한다면, 문제의 근본 원인은 놀랍게도 Y축 케이블 체인 내부에 있을 가능성이 매우 높습니다.
이게 어떻게 가능할까요? X축 리미트 스위치에 연결된 케이블은 X축 체인이 아닌, Y축을 따라 움직이는 긴 케이블 체인을 통해 컨트롤러까지 연결됩니다. Y축 체인은 일반적인 스캔 작업 시 X축만큼 격렬하게 움직이지는 않지만, 그럼에도 불구하고 오랜 시간 동안 반복적인 움직임으로 인해 케이블 단선이 발생하기 가장 쉬운 지점입니다.
이것은 진단에 있어 매우 중요한 통찰력을 제공합니다.
"Y축의 문제가 X축 감지 문제를 일으키는 것입니다. 왜냐하면 케이블이 끊어지는 곳이 바로 여기이기 때문입니다. 그리고 이 스위치 오작동의 원인은 항상 이 케이블의 단선입니다."
--------------------------------------------------------------------------------
4. 기계를 멈추지 마세요: 부품을 기다리는 동안의 '임시 응급 처치법'
케이블이 문제라는 것을 알았지만, 당장 교체 부품이 없다면 작업을 멈춰야 할까요? 아닙니다. 부품이 도착하기를 기다리는 동안에도 기계를 계속 사용할 수 있는 간단한 '응급 처치법'이 있습니다. 이 방법은 기계를 켤 때마다 반복해야 하지만, 급한 작업을 처리하는 데 큰 도움이 될 것입니다.
1단계: 가장 간단한 시도 먼저, 기계 전원이 꺼진 상태에서 레이저 헤드를 손으로 직접 올바른 제로(0,0) 위치, 즉 X축과 Y축 스위치가 모두 눌리는 코너로 밀어 넣습니다. 그 위치에서는 단선된 케이블이 우연히 다시 연결될 수도 있습니다. 이제 기계를 켜보십시오. 운이 좋다면 기계가 정상적으로 원점 복귀를 마치고 작업을 시작할 수 있습니다.
2단계: 센서 속이기 (1단계 실패 시) 만약 1단계 방법이 통하지 않았다면, 센서를 직접 속여야 합니다.
- 수동으로 제로점 이동: 1단계와 마찬가지로, 기계가 꺼진 상태에서 헤드를 수동으로 제로(0,0) 위치로 밀어 넣습니다.
- 센서 속이기: 기계를 켭니다. 헤드가 움직이기 시작하는 즉시, 작은 금속 조각 등으로 X축 리미트 스위치를 빠르게 두 번("클릭-클릭") 작동시켜 기계가 제로점을 인식했다고 착각하게 만듭니다.
- 작업 원점 재설정: 이 트릭을 사용하면 기계는 현재 헤드 위치를 기계의 **절대 좌표 (0,0)**으로 잘못 기억하게 됩니다. 따라서 이 상태 그대로 작업을 시작하면 안 됩니다. 컨트롤러 키패드를 사용해 헤드를 실제 물리적인 코너(작업을 시작하려는 위치)로 다시 이동시킨 후, 'Origin' 버튼을 눌러 올바른 작업 원점을 새로 설정해 주어야 합니다.
이제 새로운 케이블이 도착할 때까지는 정상적으로 작업을 진행할 수 있습니다.
--------------------------------------------------------------------------------
5. 저렴한 부품 하나로 해결: 근본 원인과 영구적인 해결책
근본적인 해결책은 당연히 문제가 된 케이블과 스위치 어셈블리를 교체하는 것입니다. 다행히 이 작업은 생각보다 간단하고 저렴합니다.

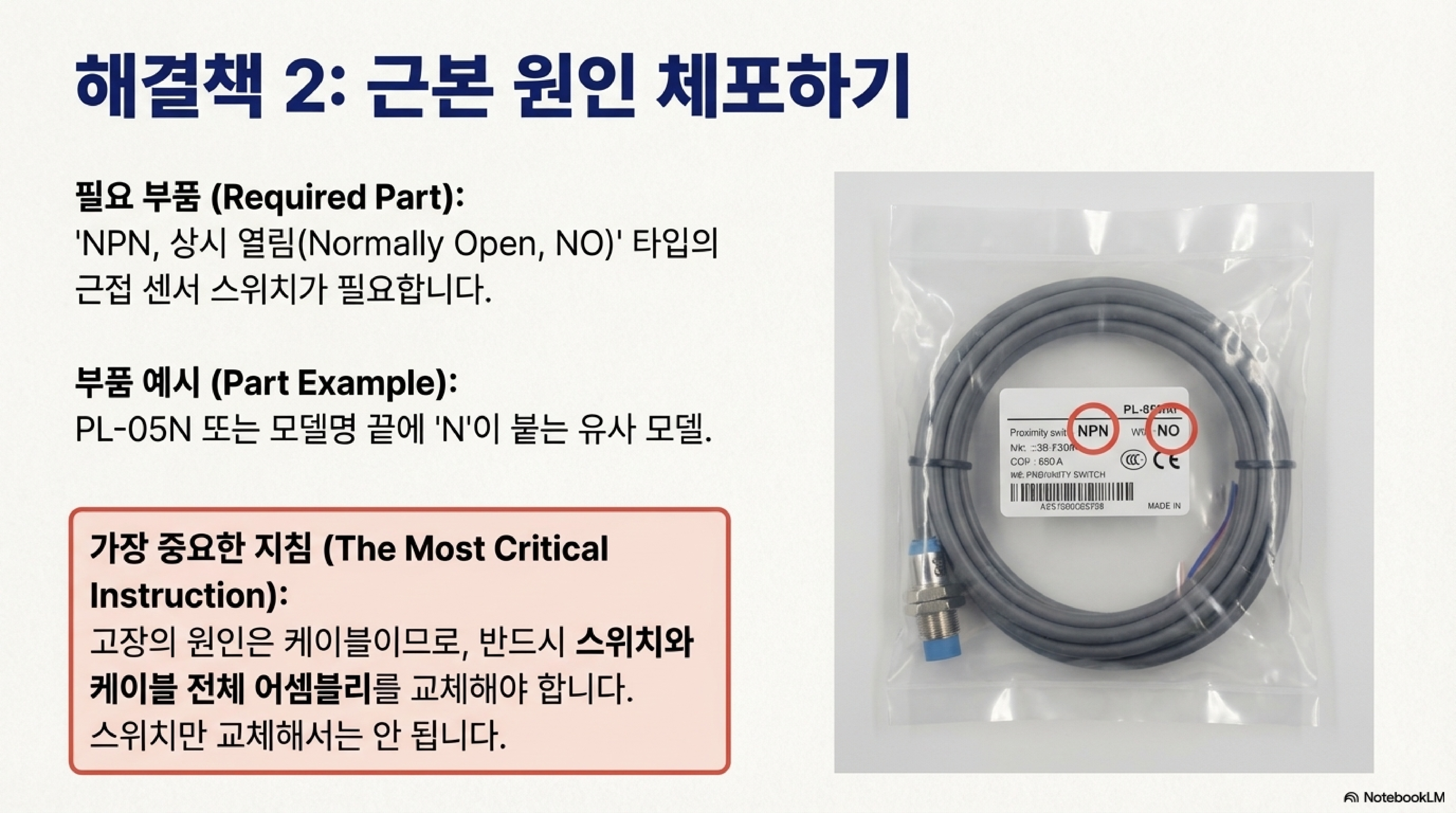

레이저 기계에 사용되는 리미트 스위치는 대부분 'NPN 상시 열림(Normally Open)' 타입으로 표준화되어 있어 제조사와 상관없이 호환됩니다. 부품 번호 끝에 'N'이 붙어 있는지 확인하면 NPN 타입임을 알 수 있습니다. '포틱(photic)'과 같은 브랜드가 널리 쓰이며, 가격도 매우 저렴합니다. 만약을 대비해 예비용 스위치 어셈블리 하나를 미리 구비해두는 것은 아주 적은 투자로 미래에 발생할 수 있는 상당한 작업 중단 시간과 골칫거리를 막아주는 현명한 방법입니다.

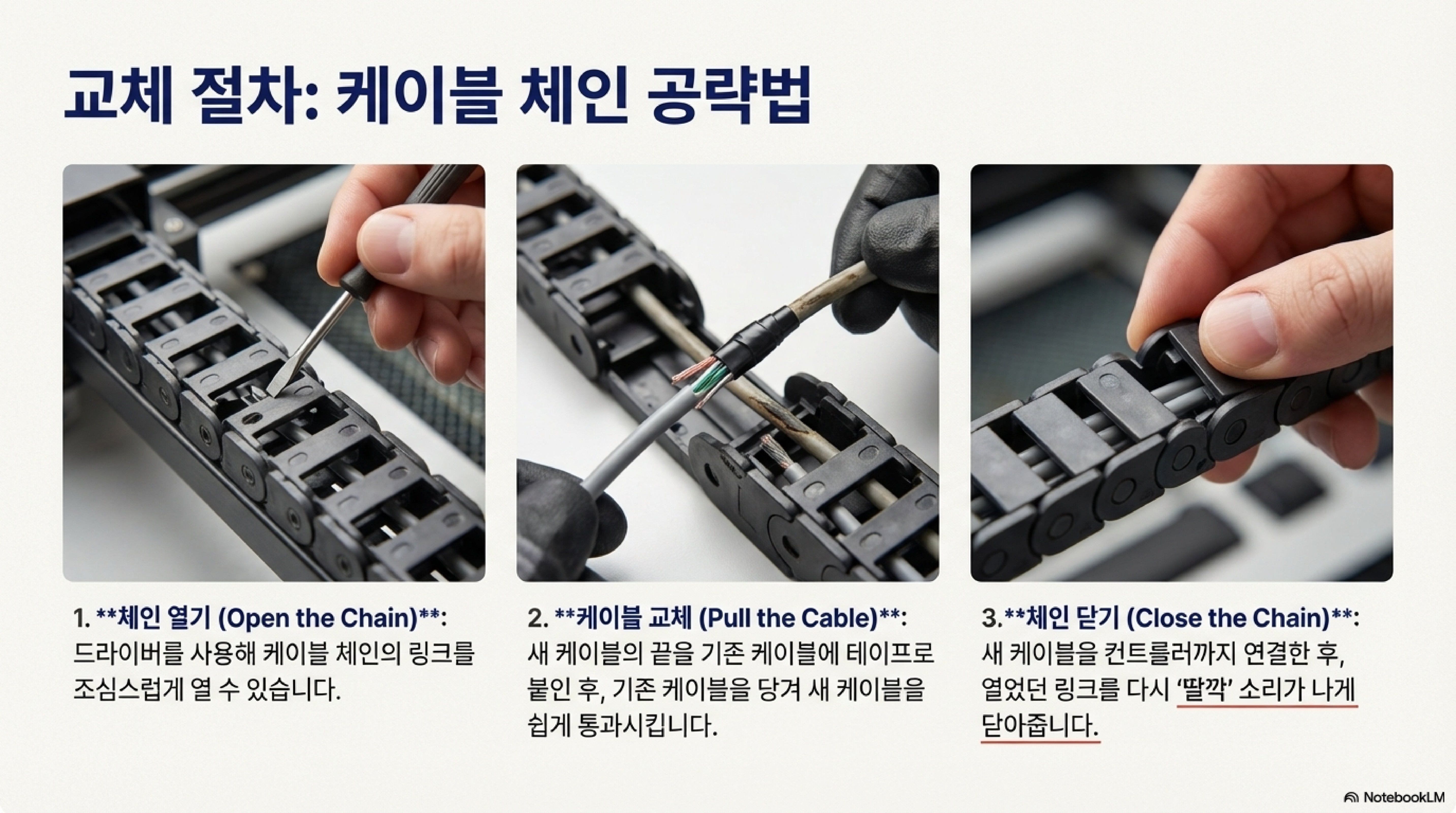

한 가지 팁을 드리자면, 케이블을 교체할 때 플라스틱 케이블 체인의 연결부 한두 개를 드라이버로 조심스럽게 열면 새로운 케이블을 훨씬 쉽게 통과시킬 수 있습니다. 작업이 끝나면 다시 간단하게 체결할 수 있습니다.
--------------------------------------------------------------------------------
결론: 마지막 생각
겉보기에는 매우 복잡하고 심각해 보이는 기계 고장도, 그 원인을 파고들면 의외로 단순하고 논리적인 이유를 가진 경우가 많습니다. 오늘 살펴본 원점 복귀 오류처럼 말이죠. 중요한 것은 현상에 당황하지 않고, 기계가 어떤 원리로 작동하는지 차근차근 이해하려는 자세입니다.
이제 기계의 '생각'을 조금 더 이해하게 되셨나요? 다음 번 예상치 못한 문제가 발생했을 때, 가장 먼저 어디를 확인하시겠습니까?
