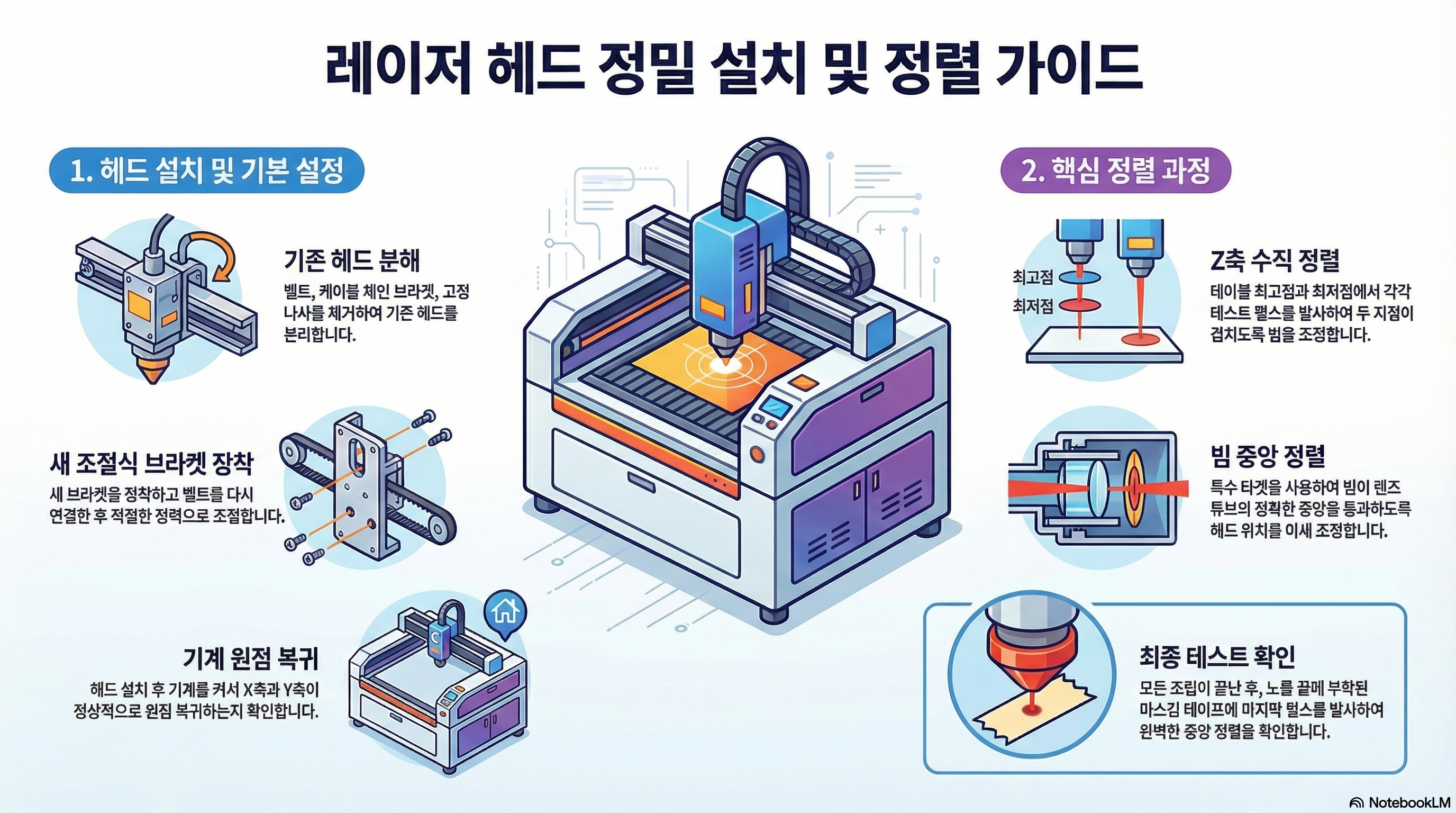

레이저 헤드 교체에서 얻은 예상치 못한 4가지 교훈
기계를 다루는 사람이라면 누구나 공감할 만한 순간이 있습니다. 성능 향상을 위해 주문한 새로운 부품이 도착했을 때의 설렘, 그리고 기존 부품을 떼어내고 새것으로 교체하기만 하면 되는 간단한 작업이라고 생각하는 그 순간 말입니다. 저 또한 Cloudray의 새로운 C-시리즈 조절식 헤드 브래킷을 손에 들었을 때, 설치는 금방 끝날 것이라 예상했습니다.
하지만 레이저 커터와 같은 정밀 기기는 단순한 부품 교체 과정 속에서도 기계가 실제로 어떻게 작동하는지에 대한 놀랍고도 흥미로운 통찰을 안겨줍니다. 겉보기에는 간단해 보였던 이 작업은 기계 정렬의 핵심 원리를 다시금 깨닫게 하는 귀중한 학습의 장이 되었습니다. 이 글에서는 이 과정에서 얻은 가장 인상 깊었던 4가지 교훈을 공유하고자 합니다.
1. 완벽한 정렬은 2D가 아닌 3D 퍼즐이다
레이저 정렬이라고 하면 보통 X축과 Y축을 따라 빔이 거울 중앙을 통과하도록 맞추는 2차원적인 작업을 떠올립니다. 하지만 진짜 정밀도는 Z축, 즉 높이까지 고려할 때 완성됩니다. 이번 작업을 통해 배운 첫 번째 교훈은 빔이 작업 테이블에 완벽하게 '수직'으로 떨어지는지를 확인하는 것이었습니다.
이것을 확인하는 방법은 간단하면서도 매우 효과적입니다. 먼저 작업 테이블을 최대한 높이 올린 상태에서 테스트 펄스를 발사해 첫 번째 점을 찍습니다. 그다음, 테이블을 최소 100mm 충분히 내린 후 같은 위치에 두 번째 펄스를 발사합니다. 만약 이 두 점이 정확히 같은 위치에 찍히지 않는다면, 레이저 빔이 테이블에 비스듬하게 입사하고 있다는 명백한 증거입니다. 빔이 수직이 아니면 특히 두꺼운 재료를 절단할 때 단면이 기울어지는 현상이 발생하여 작업 품질을 심각하게 저해합니다. 이는 정렬 과정을 단순한 '십자선 맞추기' 작업에서 진정한 '공간 보정'으로 격상시키는 것으로, 전문가 수준의 결과물을 추구하는 사람에게는 반드시 필요한 인식의 전환입니다.
이제 Z축이 테이블에 완전히 수직이 되었습니다.
2. 최고의 정밀도는 '감각'에서 완성된다
정밀 기계의 세계에서는 모든 것이 측정값과 데이터로 결정될 것이라 생각하기 쉽습니다. 하지만 두 번째 교훈은 때로는 숙련된 기술자의 '감각'이 그 어떤 계측기보다 더 정확한 기준이 될 수 있다는 사실이었습니다. 이는 헤드의 움직임을 관장하는 벨트의 장력을 조절하는 과정에서 명확히 드러났습니다.
장력 조절 나사를 양쪽이 수평을 유지하도록 몇 바퀴씩 번갈아 돌려가며 조이는 과정은 매우 체계적이었습니다. 하지만 최종적으로 장력이 적절한지를 판단하는 순간, 사용된 것은 장력 측정계가 아닌 손의 감각이었습니다. 너무 빡빡하지도, 너무 헐렁하지도 않은, 기분 좋게 딱 맞는 그 느낌을 찾아내는 것입니다. 이는 첨단 기술의 정점이라 할 수 있는 레이저 커터조차도 결국에는 기계를 다루는 사람의 경험과 직관이 마지막 정밀도를 완성한다는 것을 보여주는 흥미로운 지점입니다.
약간 임의적이긴 하지만, 이 느낌이 꽤 좋습니다. 너무 빡빡하지도, 너무 헐렁하지도 않고, 딱 기분 좋게 감기는 느낌입니다.
3. 빔의 경로와 렌즈의 중심은 별개의 문제다
테이블에 완벽히 수직인 빔을 확보했다고 해서 모든 정렬이 끝난 것은 아닙니다. 세 번째 교훈은 '올바른 경로로 오는 빔'과 그 빔이 '렌즈의 정확한 중심을 통과하는 것'이 별개의 문제라는 사실을 깨달은 것입니다. 완벽하게 수직인 빔이라도 렌즈의 중심을 통과하지 못하면 레이저 스팟이 왜곡되거나 렌즈 손상, 출력 저하의 원인이 될 수 있습니다.
이 문제를 해결하기 위해 맞춤 제작된 '세팅 키트'가 사용되었습니다. 렌즈 튜브 하단에 타겟을 설치하여 빔이 실제로 통과하는 위치를 시각적으로 확인하는 것입니다. 이 정렬은 두 단계로 이루어집니다. 첫째, 마운팅 플레이트의 나사를 풀어 헤드 전체를 좌우로 미끄러뜨려 빔을 대략적인 중심에 맞춥니다. 둘째, 만약 빔이 앞뒤로 벗어났다면 헤드 브래킷 자체에 내장된 상하 조절 기능을 사용하여 빔이 타겟의 "정중앙"에 정확히 꽂히도록 미세 조정합니다. 이는 레이저 정렬이 단일 목표를 향한 과정이 아니라, Z축 수직도, 렌즈 중심 통과 등 여러 단계의 목표를 순차적으로 달성해야 하는 다층적인 작업임을 명확히 보여줍니다.
4. 마지막 1%는 사소한 디테일이 결정한다
마지막으로, 위대한 작업의 완성은 결국 사소하지만 결정적인 디테일에 달려있다는 교훈입니다. 전체 설치 과정 곳곳에는 숙련된 장인의 세심한 주의력이 엿보이는 순간들이 숨어 있었습니다.
예를 들어, 새 브래킷에는 네 개의 고정 나사뿐만 아니라 벨트를 고정하는 '작은 브래킷'도 포함되어 있지 않으므로, 반드시 기존 부품에서 떼어내 잘 챙겨둬야 한다는 점을 짚어줍니다. 또한, 분해하기 전에 핸들을 조였던 위치에 미리 표시를 해두는 모습은 재조립의 정확성을 높이려는 장인의 예지력을 보여주는 완벽한 사례입니다. 조립 후에는 헤드를 끝까지 밀어보며 제로 센서와의 간섭이 없는지 미리 확인하는 치밀함도 돋보입니다.
그리고 모든 기계적, 광학적 정렬이 끝난 후 노즐 끝에 마스킹 테이프를 붙여 마지막으로 펄스를 확인하는 최종 검증 단계에 이릅니다. 이 간단한 행위는 앞서 수행한 모든 복잡한 정렬 과정이 성공적으로 완료되었음을 증명하는 궁극적인 확인 사살과도 같습니다. 이 마지막 한 방이 정확히 중앙에 찍혔을 때, 비로소 모든 작업이 완벽하게 끝났다는 확신을 얻게 됩니다.
정중앙입니다. 이보다 더 좋을 순 없죠.
결론
레이저 커터의 헤드를 업그레이드하는 것은 단순히 부품을 교체하는 기계적인 작업을 넘어, 기계의 핵심 작동 원리를 깊이 이해하게 되는 과정이었습니다. 이 경험은 정밀 기계의 성능이 눈에 보이는 부품뿐만 아니라, 눈에 보이지 않는 정렬이라는 무형의 가치에 의해 결정된다는 사실을 명확히 보여주었습니다.
이 글을 읽는 여러분도 잠시 생각해보는 것은 어떨까요? 여러분이 매일 사용하는 도구들이 제대로 작동하기 위해 중요한, '눈에 보이지 않는' 정렬에는 어떤 것들이 있을까요?
