Rdworks Lab 181 레이저 커터 헤드 무게와 효율성

레이저 커터 속도를 극적으로 높이는 의외의 비결: 무게와 효율성의 비밀

서론: 속도에 대한 갈망

메이커 커뮤니티에서 속도에 대한 탐구는 끊임없이 이어집니다. 우리 모두는 레이저 커터가 작업을 더 빨리 끝내주기를 바랍니다. 하지만 가장 효과적인 해결책은 단순히 속도 설정을 최대로 올리는 것과 같은 무식한 방법이 아닙니다. 때로는 상식을 거스르는 물리학의 원리와 영리한 작업 방식의 변화에 그 해답이 숨어 있습니다. 이 글은 실제 프로젝트 사례를 통해, 표준 사양의 무거운 레이저 헤드를 맞춤 설계된 초경량 헤드로 교체했을 때 어떤 놀라운 결과가 나타나는지 보여줄 것입니다.

--------------------------------------------------------------------------------

1. 당신에게 진짜 필요한 물리 수업: 무게가 덜 나갈수록 속도는 빨라진다

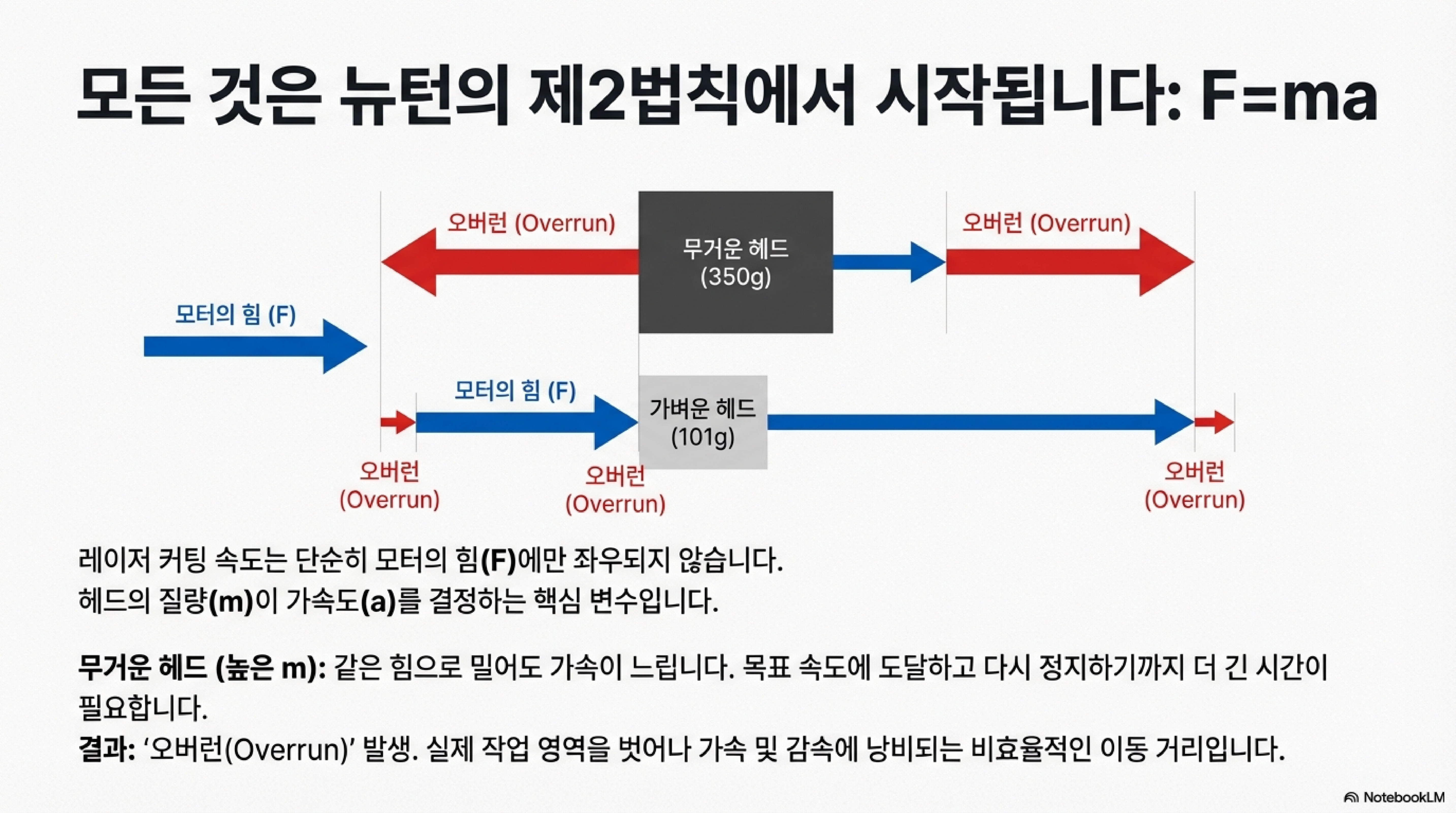

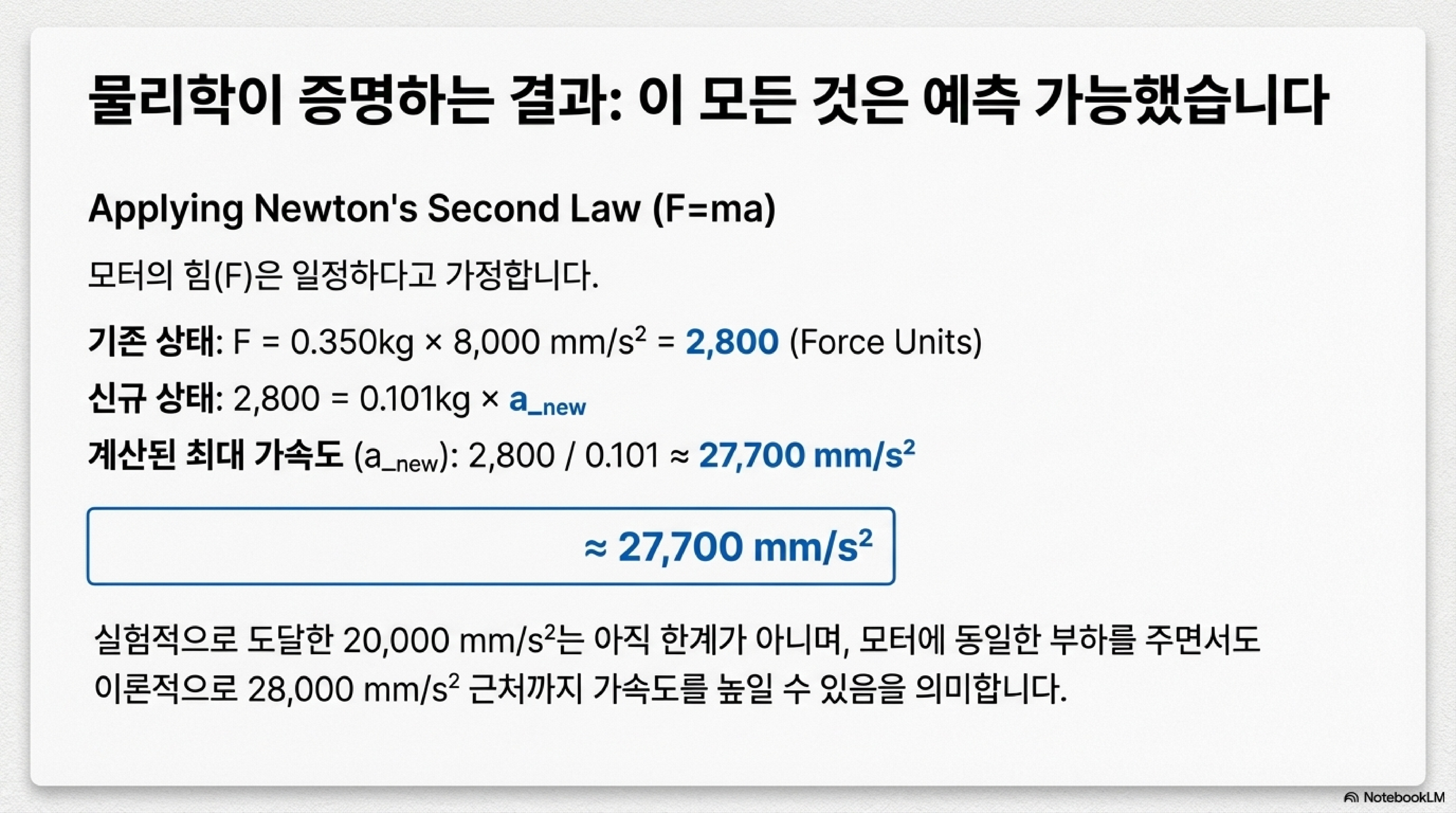

가장 중요한 첫 번째 원칙은 바로 '관성'입니다. 흔히 "탱크처럼 튼튼하게" 만들어진 무거운 레이저 헤드는 높은 관성(움직임을 시작하거나 멈추기를 저항하는 성질)을 가집니다. 이는 기계의 스테퍼 모터가 헤드를 가속하고 감속시키는 데 더 많은 시간과 에너지를 필요로 한다는 의미입니다.

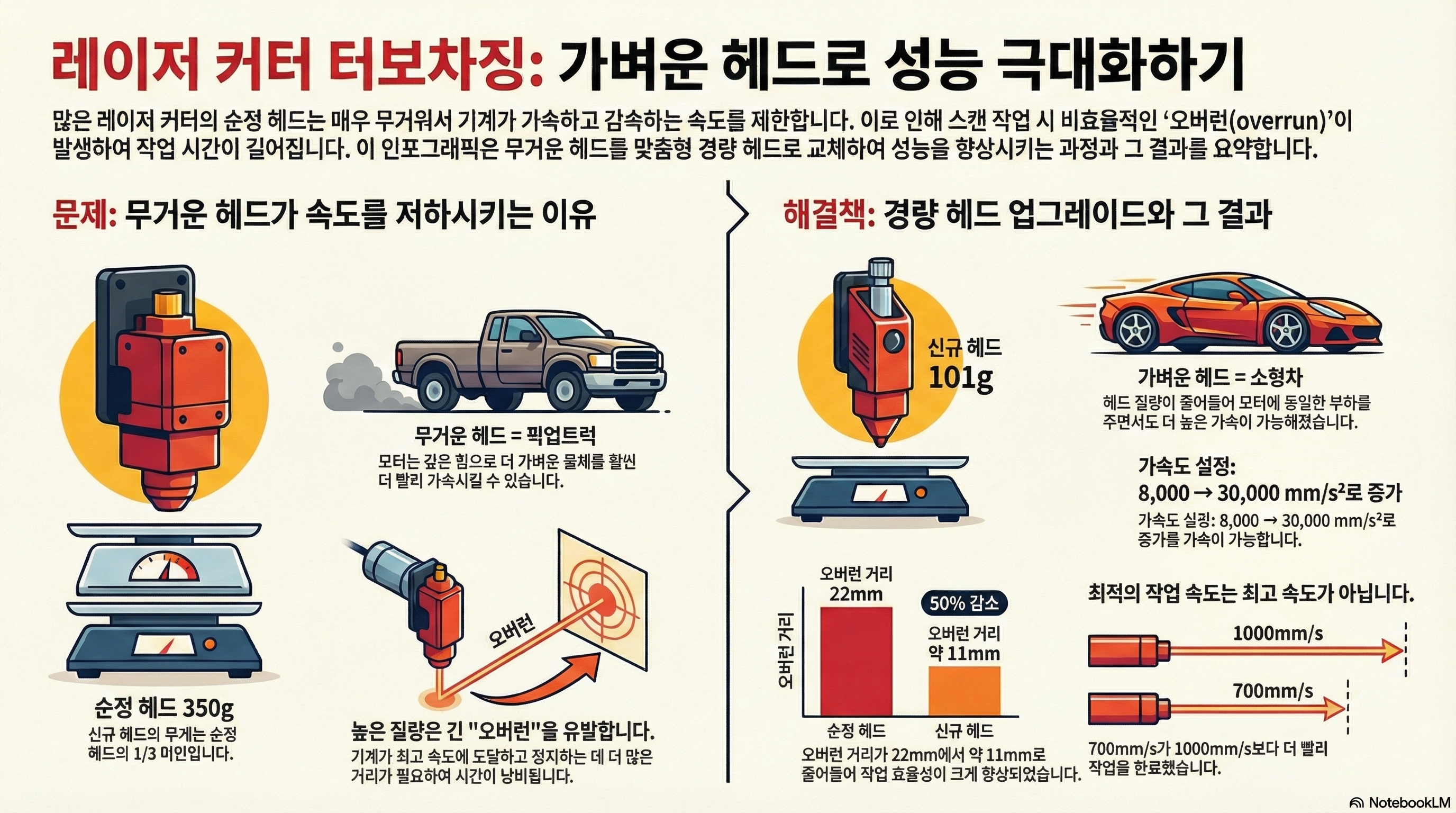

이 개념을 쉽게 이해하기 위해 자동차를 미는 상황을 상상해 보세요. 무거운 픽업트럭과 가벼운 소형차(피아트 500) 중 어느 것을 더 빨리 목표 속도까지 밀 수 있을까요? 당연히 소형차입니다. 스테퍼 모터(미는 사람)는 소형차를 거의 즉시 목표 속도까지 도달시킬 수 있지만, 픽업트럭은 같은 속도에 도달하기까지 훨씬 더 오랜 시간이 걸립니다. 이는 스테퍼 모터가 가진 힘이 한정되어 있기 때문입니다. 그 힘이 무거운 헤드를 움직이기에 충분하더라도, 힘의 상당 부분이 단순히 헤드가 움직임을 시작하고 멈추려는 저항을 이겨내는 데 낭비됩니다.

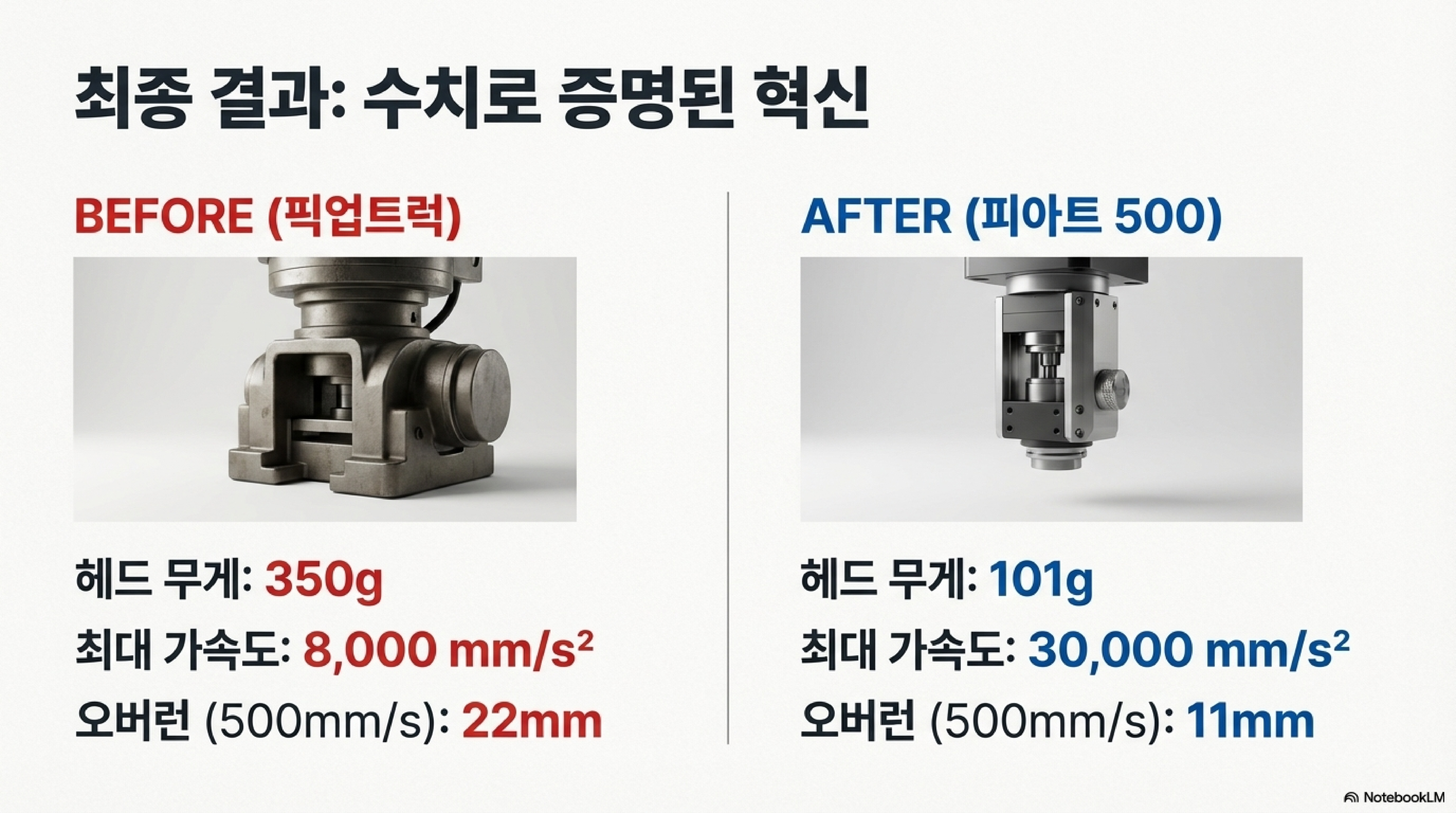

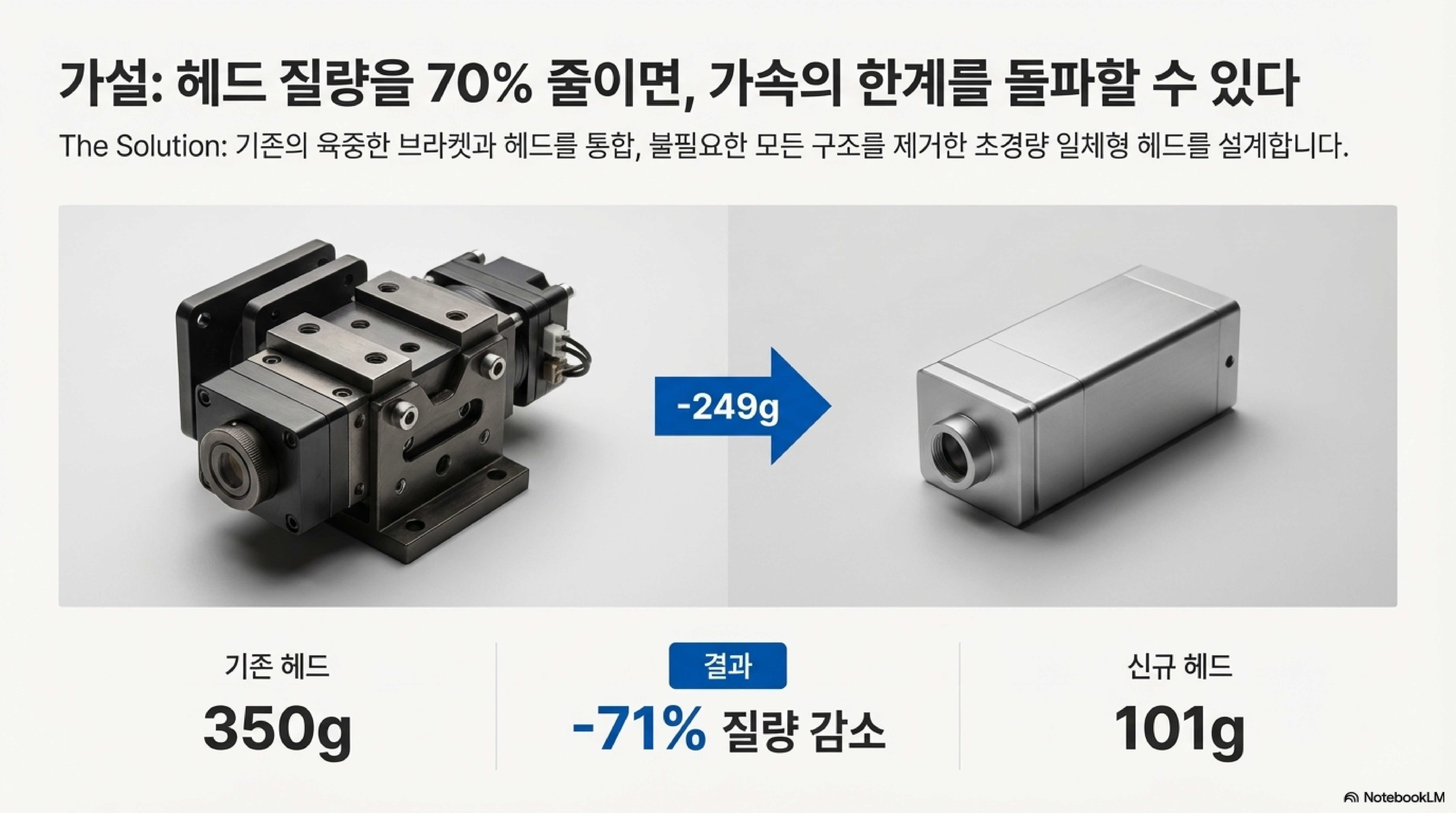

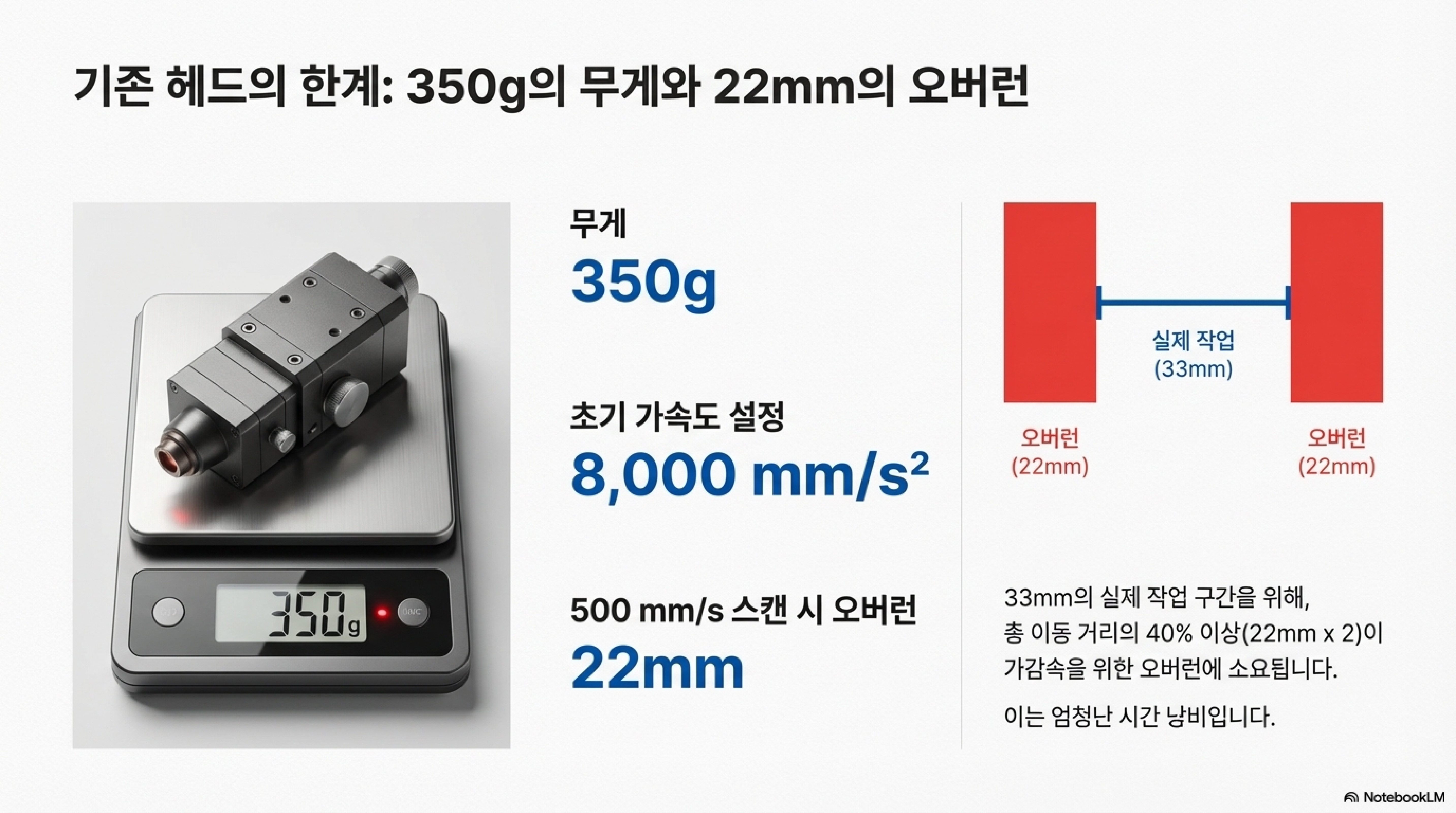

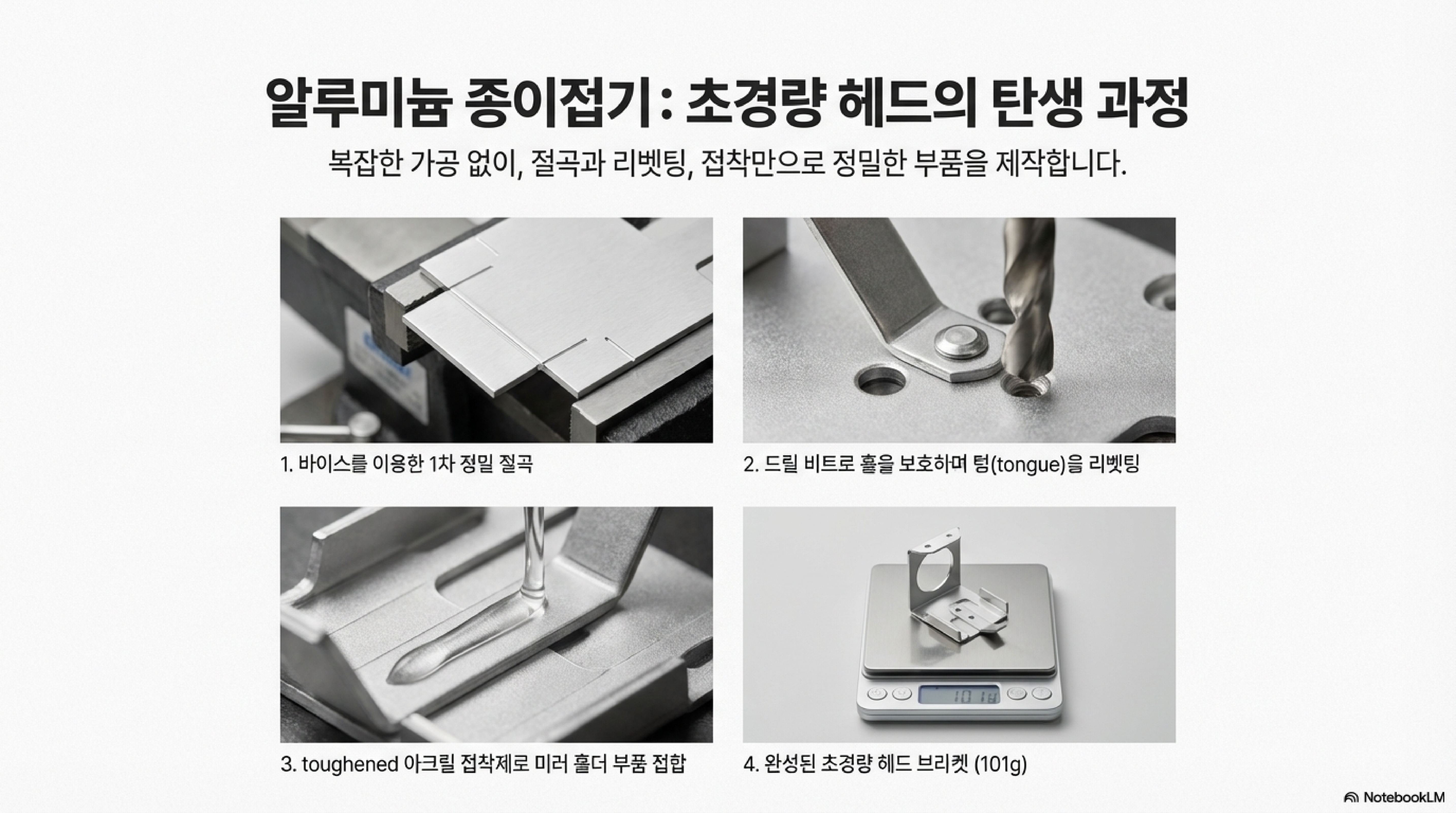

이 문제를 해결하기 위해, 완전히 새로운 헤드가 맞춤 설계 및 제작되었습니다. 결과는 놀라웠습니다. 기존 헤드의 무게가 350그램이었던 것에 반해, 새로 제작된 헤드의 무게는 고작 101그램에 불과했습니다. 이는 원래 질량의 3분의 1도 되지 않는 극적인 감소였습니다. 이는 '더 적은 것이 더 많은 것'이라는 철학과 영리한 설계가 어떻게 무식한 엔지니어링을 능가할 수 있는지 보여주는 완벽한 예시입니다.

"지난 3~4년 동안 이 기계를 사용해 왔는데, 좋았고 안정적이었습니다. 하지만 항상 이 헤드에 대해 뭔가 다른 것을 해보고 싶었습니다."

--------------------------------------------------------------------------------

2. 속도의 역설: 더 빨리 움직이는 것이 실제로는 더 느릴 수 있다

많은 사용자들이 레이저 커터의 스캔 속도를 무조건 최대로 설정하는 경향이 있습니다. 하지만 놀랍게도, 이것이 오히려 전체 작업 시간을 늘리는 원인이 될 수 있습니다. 이 현상을 이해하려면 '오버런(overrun)'이라는 개념과 간단한 공식을 알아야 합니다. 총 작업 시간 = 스캔 시간 + 오버런 시간.

오버런이란 레이저 헤드가 각 스캔 라인의 시작과 끝에서 목표 속도에 도달하기 위해 가속하고, 방향을 바꾸기 전에 완전히 멈추기 위해 감속하는 데 필요한 추가 이동 거리를 말합니다. 이 구간은 실제 작업이 이루어지지 않는 '죽은 시간'입니다.

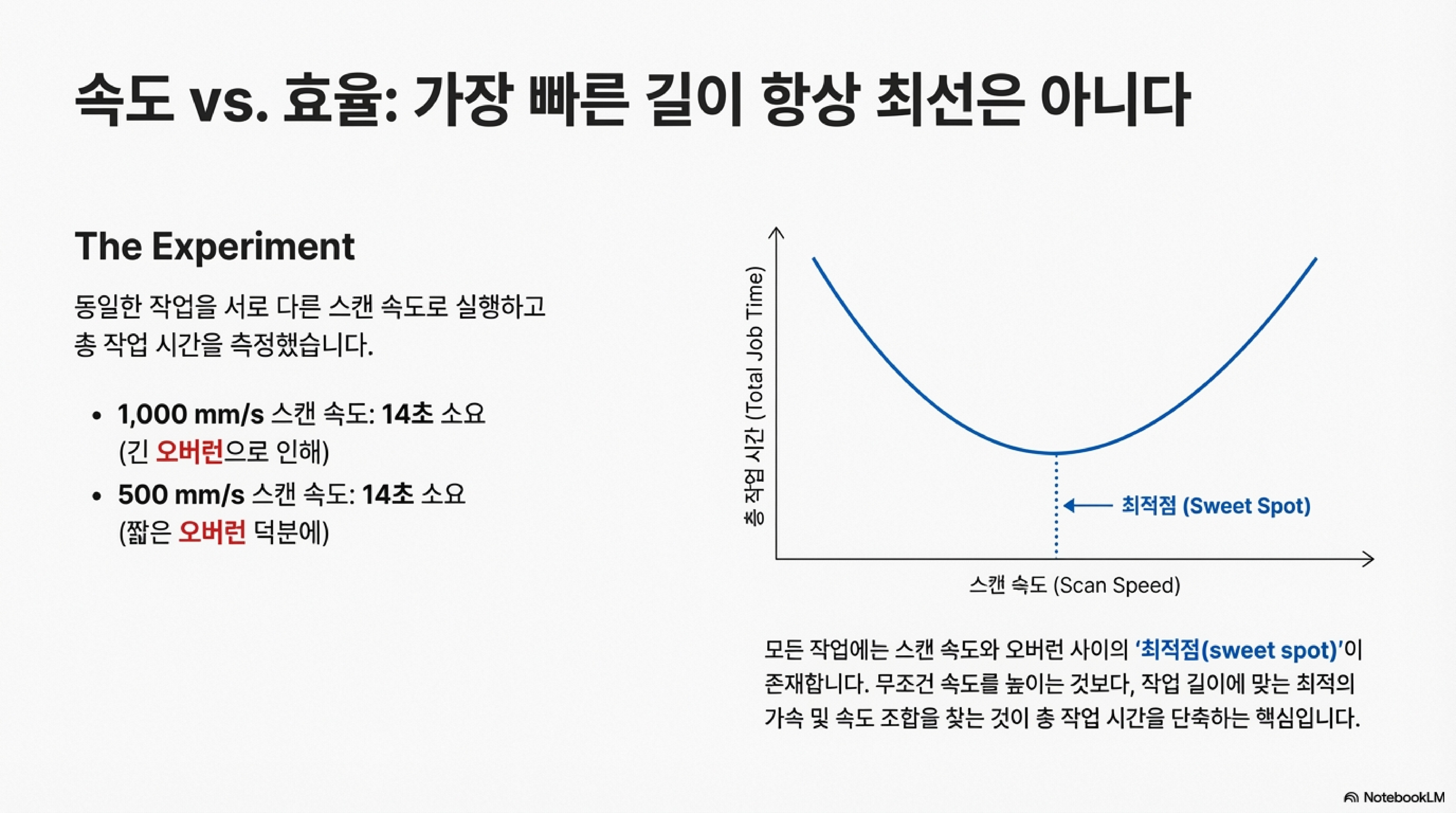

한 실험에서 이 역설이 명확하게 드러났습니다.

• 스캔 속도를 1,000mm/s로 설정했을 때, 스캔 시간 자체는 매우 짧았습니다. 하지만 그 속도에 도달하기 위해, 기계는 작업물 양쪽으로 무려 31mm에 달하는 막대한 오버런을 필요로 했습니다. 이 가속과 감속에 소요되는 '죽은 시간'은 모든 스캔 라인마다 누적됩니다. 테스트 프로그램 완료 시간은 14초였습니다.
• 놀랍게도, 속도를 절반인 500mm/s로 줄였을 때도 프로그램 완료 시간은 똑같이 14초였습니다. 500mm/s에서는 스캔 시간은 더 길지만, 필요한 오버런은 훨씬 더 작습니다.

이 특정 실험에서, 1,000mm/s의 빠른 스캔 속도로 절약된 시간은 과도한 오버런에 낭비된 시간으로 인해 완전히 상쇄되었습니다. 가장 빠른 설정이 항상 가장 효율적인 것은 아닙니다. 전체 작업 시간을 줄이는 진정한 비결은 스캔 속도와 오버런으로 인한 '죽은 시간' 사이의 최적의 균형점을 찾는 것입니다.

--------------------------------------------------------------------------------

3. 가장 간단한 속도 향상 비법: 작업을 회전시키세요

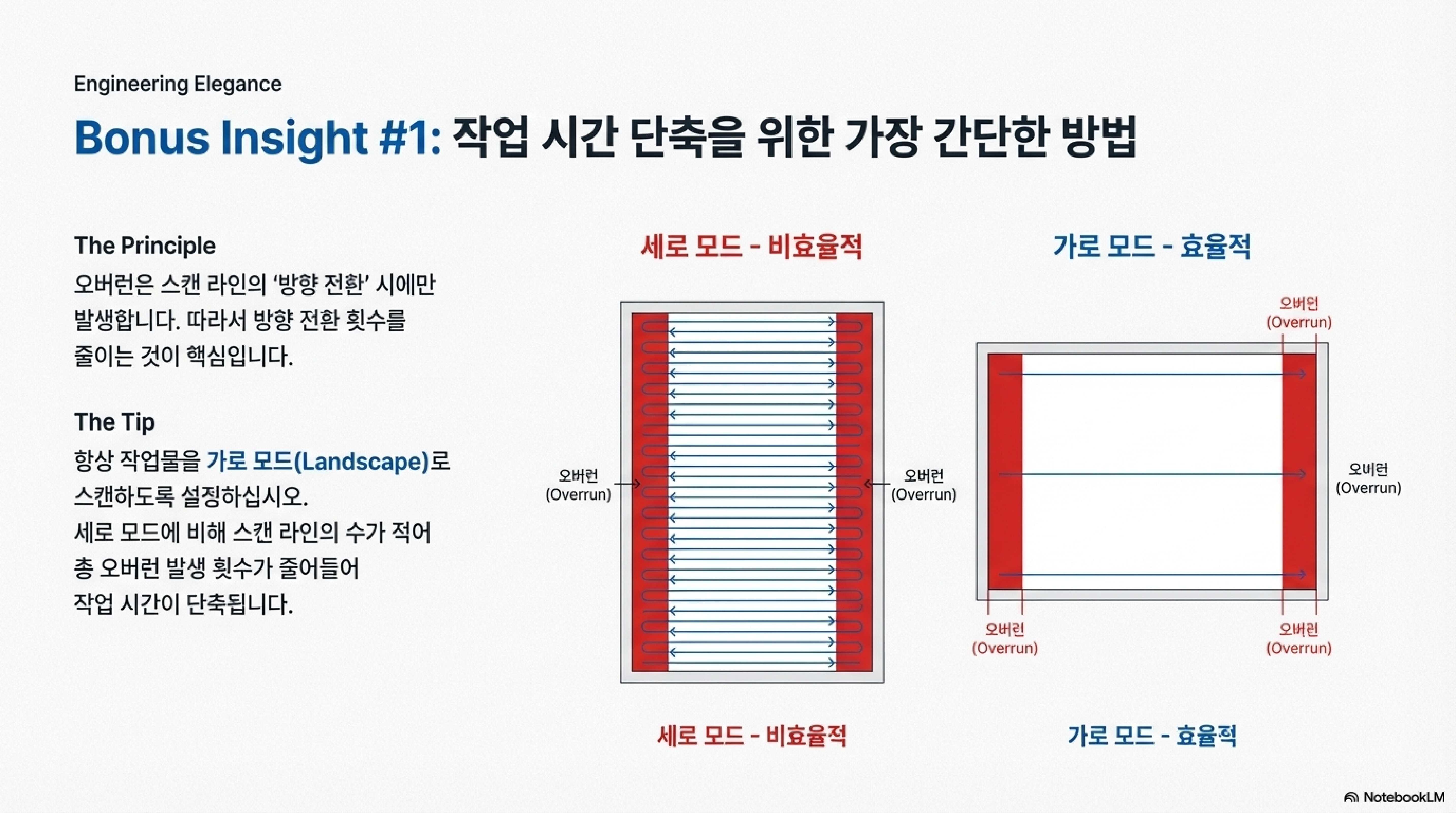

지금까지의 물리 이야기와 데이터 분석이 복잡하게 느껴졌다면, 여기 누구나 즉시 적용할 수 있는 가장 간단하면서도 강력한 팁이 있습니다. 바로 작업을 항상 가장 긴 축을 따라 스캔하도록 배치하는 것, 즉 '가로 모드(landscape mode)'로 설정하는 것입니다.

이 방법이 효과적인 이유는 간단합니다. 오버런은 레이저 헤드가 방향을 바꿀 때마다 발생합니다. 따라서 스캔 라인의 수를 줄이면 가속과 감속에 낭비되는 총 시간도 직접적으로 줄어듭니다. 이렇게 생각해 보세요. 사각형 작업의 경우, 가로 방향은 더 적지만 긴 스캔 라인을, 세로 방향은 더 많지만 짧은 스캔 라인을 만듭니다. 오버런은 모든 라인에서 발생하기 때문에, 라인의 수를 최소화하는 것이 바로 낭비되는 시간을 줄이는 핵심입니다.

"이건 로켓 과학이 아닙니다. 그러니 프로그램을 설정할 때는 언제나 가로 모드로 설정하세요."

--------------------------------------------------------------------------------

결론: 더 가볍고, 더 스마트한 접근법

레이저 커터의 속도를 높이는 것은 단순히 힘을 더하거나 설정을 최대로 올리는 문제가 아닙니다. 핵심은 더 가볍고, 더 스마트하게 접근하는 데 있습니다. 헤드의 질량을 줄이는 것이 모터의 힘을 키우는 것보다 효과적이며, 최대 속도를 고집하기보다 최적의 효율을 내는 속도를 찾는 것이 중요합니다. 그리고 작업을 어떻게 배치하는지와 같은 간단한 설정 변경만으로도 상당한 시간을 절약할 수 있습니다.

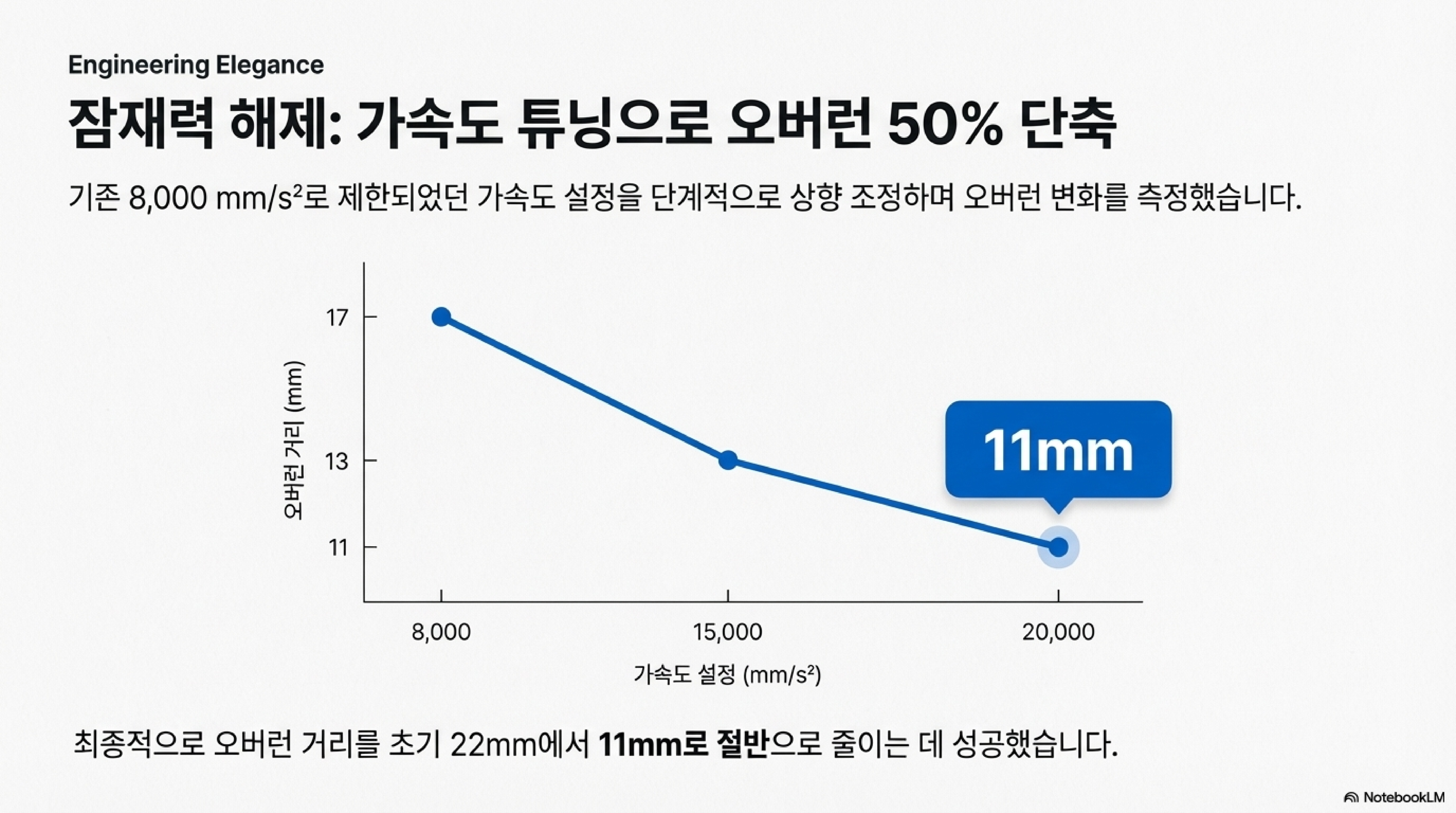

이러한 접근법, 즉 물리적 개조(더 가벼운 헤드)와 소프트웨어 튜닝(가속 설정 최적화)의 결합은 기계의 진정한 잠재력을 이끌어냅니다.

기존의 350그램 헤드는 안정적이었지만 비효율적이었습니다. 이 프로젝트는 더 가볍고 맞춤화된 해결책이 우월하다는 것을 증명했습니다. 이제 여러분의 기계를 살펴보세요. 어떤 '탱크처럼 튼튼한' 부품이 당신의 속도를 저해하고 있습니까?
