갈보 레이저, LightBurn으로 완벽하게 설정하는 5가지 비밀 팁 (전문가처럼 렌즈 왜곡 보정하기)

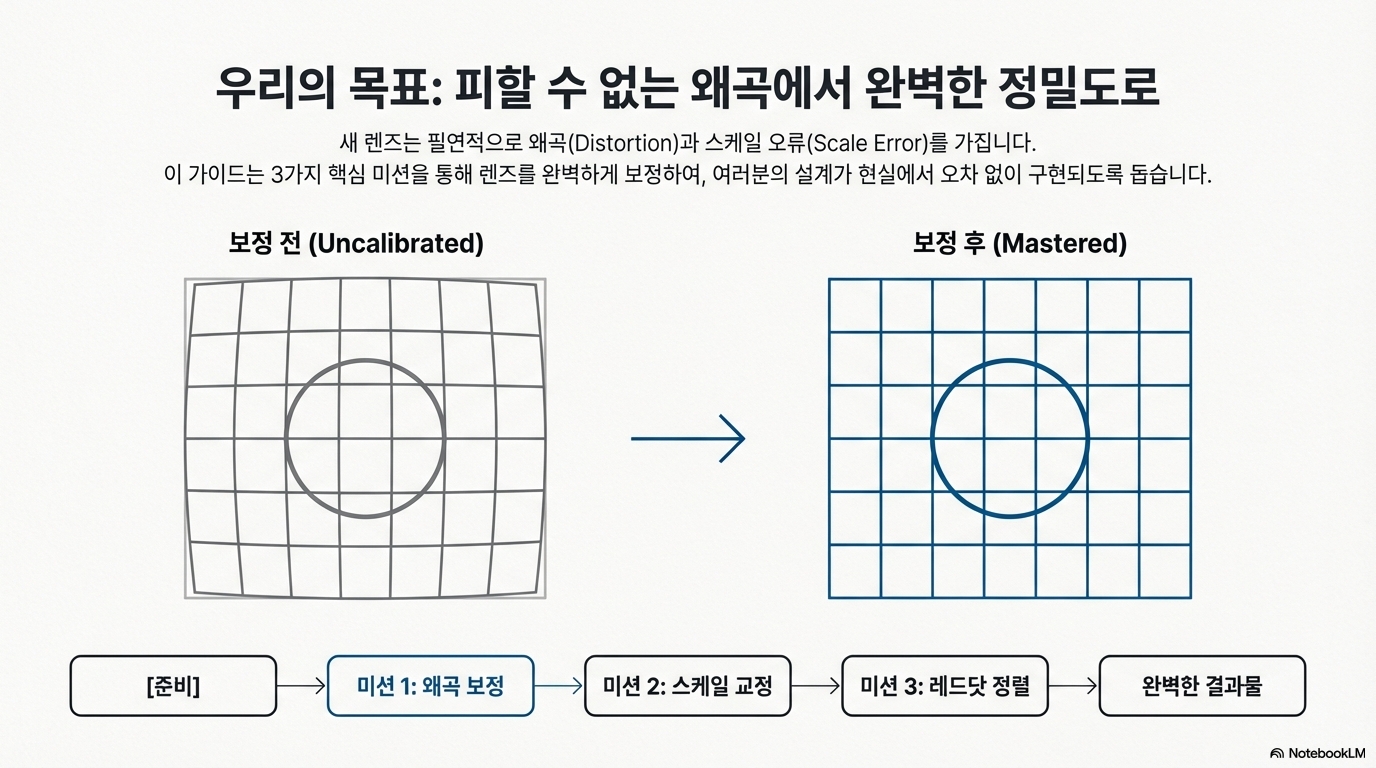

새로운 갈보 레이저 렌즈를 설치할 때, 완벽한 정사각형이 왜곡된 마름모꼴로 나오거나, 정확한 치수로 디자인한 부품이 실제로는 맞지 않는 경험은 많은 사용자들을 좌절시킵니다. 이런 부정확한 마킹은 귀중한 재료와 시간을 낭비하게 만듭니다.

LightBurn은 의심할 여지 없이 강력한 소프트웨어입니다. 하지만 그 잠재력을 100% 활용하기 위해서는 몇 가지 중요하지만 종종 간과되는 세부 사항을 이해해야 합니다.

이 글에서는 전문가들의 튜토리얼에서 뽑아낸, 가장 영향력 있고 놀라운 5가지 팁을 공개합니다. 이 팁들을 통해 여러분은 완벽한 렌즈 보정과 스케일 정확도를 달성하여, 마치 전문가처럼 갈보 레이저를 설정할 수 있게 될 것입니다.

--------------------------------------------------------------------------------

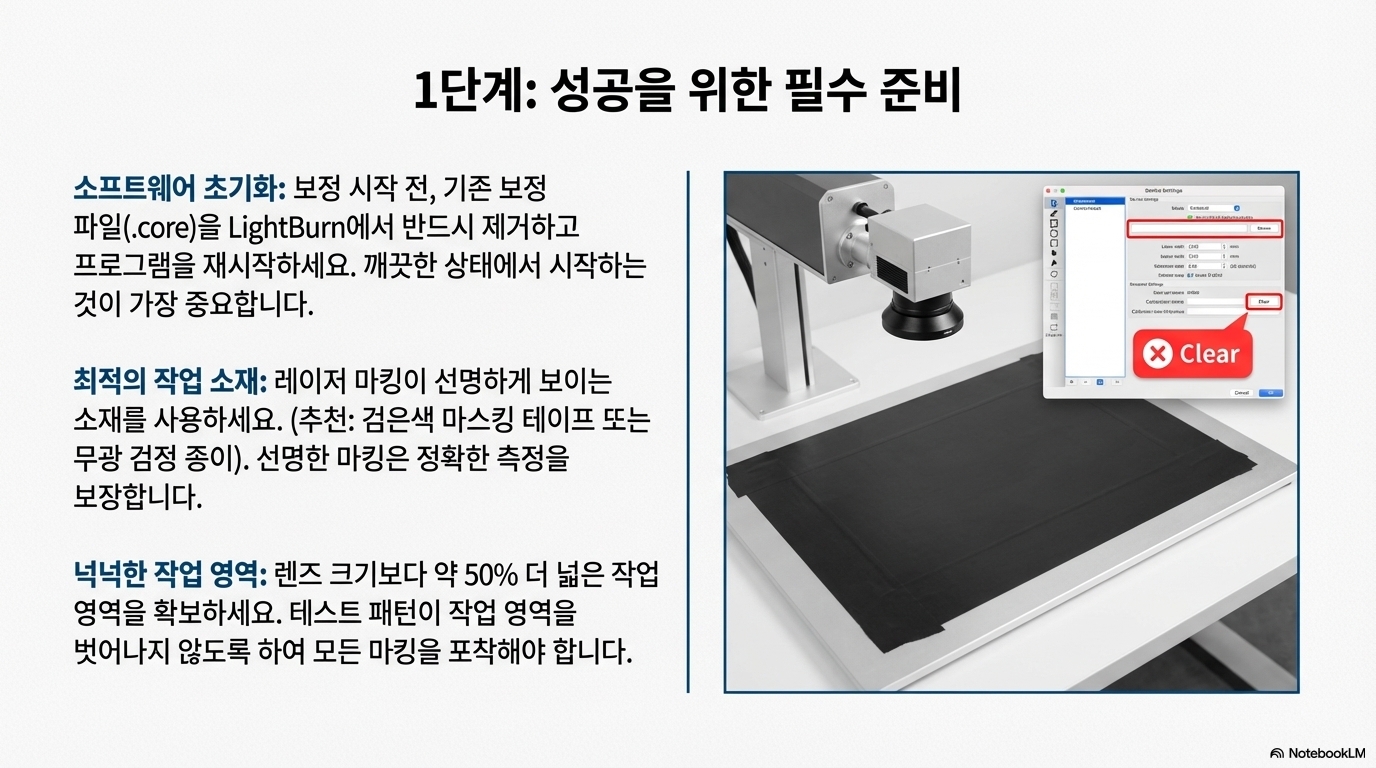

0. 완벽한 보정을 위한 사전 준비: 테스트 표면 만들기

본격적인 소프트웨어 설정에 앞서, 전문가들은 물리적인 작업 공간부터 완벽하게 준비합니다. 정확한 테스트는 정확한 표면에서 시작되기 때문입니다.

우선, 레이저 마킹이 선명하게 보이는 재료를 사용하는 것이 좋습니다. 소스 영상의 전문가는 이렇게 조언합니다: "저는 여기에 검은색 테이프를 사용합니다... 레이저가 무엇을 마킹하는지 매우 쉽게 볼 수 있게 해주고, 아름답고 선명한 흰색 마크를 남겨주죠." 검은색 마스킹 테이프나, 표면이 매끄럽지 않은 검은색 도화지 같은 대체재도 훌륭한 선택입니다.

또한, 재료의 크기는 예상보다 넉넉하게 준비하는 것이 핵심입니다. 200mm 렌즈를 테스트한다면, 재료는 그보다 훨씬 커야 합니다. "필요하다고 생각하는 것보다 조금 더 크게 준비하세요... 작업 공간 전체에 흠집을 내지 않도록 약 50% 정도 여유를 두는 것이 좋습니다." 이 간단한 준비 과정이 보정의 정확도를 높이고 실수를 방지하는 첫걸음입니다.

--------------------------------------------------------------------------------

1. 시작하기 전에 '이것'부터 지우세요: 숨겨진 초기화 단계

많은 사용자들이 저지르는 첫 번째 실수는 소프트웨어를 열자마자 곧바로 보정 작업에 뛰어드는 것입니다. 하지만 소프트웨어에 기존 구성 파일이 남아있다면, 이는 새로운 설정을 망치는 지름길이 될 수 있습니다.

가장 먼저 해야 할 중요한 단계는 LightBurn 설정에 현재 로드된 .cor 파일이 없는지 확인하는 것입니다. 만약 파일이 있다면, '지우기(Clear)'를 클릭하고, '확인(OK)'을 누른 뒤 LightBurn을 재시작하세요.

이 단계가 왜 중요할까요? 이 작업은 시스템을 완전히 깨끗한 상태, 즉 '백지'에서 시작하도록 보장합니다. 오래되고 부정확한 데이터가 새로운 보정 과정에 간섭하여 처음부터 결과값을 손상시키는 것을 방지해 줍니다. 모든 것을 완벽하게 시작하기 위한 필수적인 초기화 과정입니다.

--------------------------------------------------------------------------------

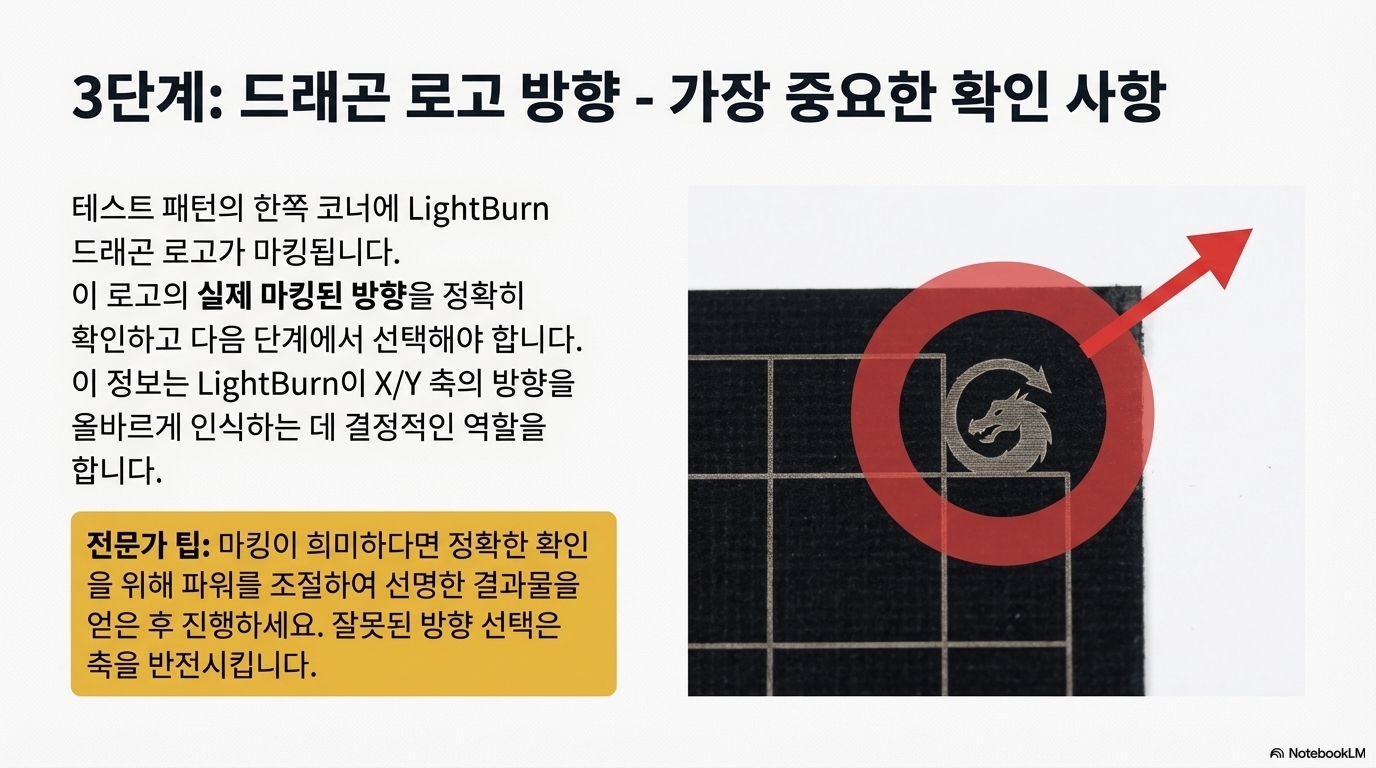

2. 드래곤의 방향이 모든 것을 결정합니다: 축 뒤집힘 방지하기

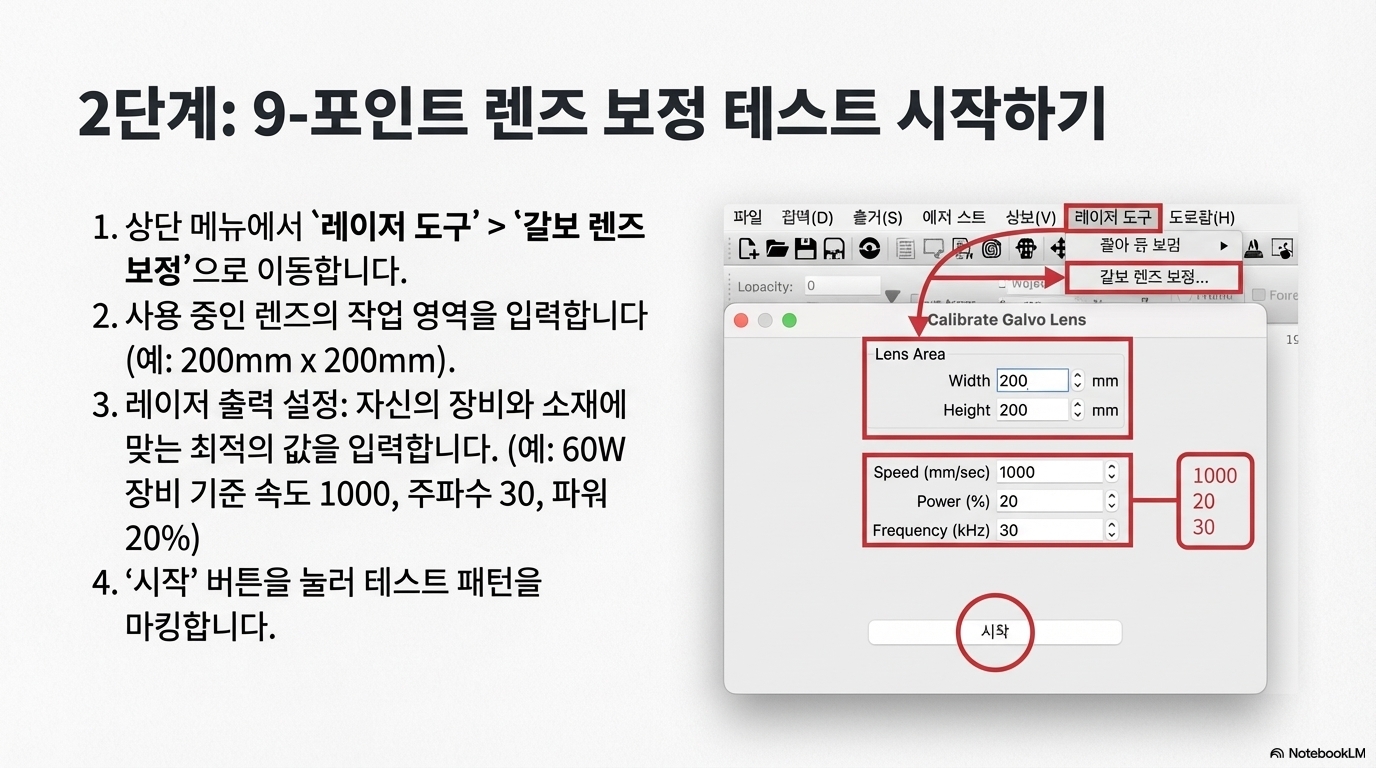

LightBurn에서 9포인트 렌즈 보정 테스트를 시작하면, 패턴의 한쪽 모서리에 LightBurn의 상징인 드래곤 로고가 나타나는 것을 볼 수 있습니다.

하지만 그 전에, 테스트 패턴이 선명하게 마킹되도록 레이저 파라미터를 먼저 설정해야 합니다. 마크가 보이지 않으면 드래곤의 방향을 확인할 수 없기 때문입니다. 예를 들어, 소스 영상의 전문가는 60W 레이저와 검은색 테이프 조합에 속도 1000, 주파수 30, 출력 20%를 사용했습니다. 사용자는 자신의 장비와 재료에 맞는 최적의 값을 찾아 선명한 마크를 얻어야 합니다.

이 드래곤 로고의 방향은 단순한 테스트 마크가 아닙니다. 이것은 LightBurn이 X축과 Y축, 그리고 각 축의 방향(왼쪽/오른쪽, 위/아래)을 결정하는 핵심적인 기준이 됩니다. 실제 재료에 새겨진 드래곤의 방향을 소프트웨어에서 정확하게 선택해야 합니다.

만약 이 방향을 잘못 설정하면, 축 하나가 의도치 않게 반전되어 이후의 모든 레이저 출력이 엉망이 될 것입니다. 이 단계는 매우 간단해 보이지만, 그만큼 실수하기도 쉽습니다.

"처음에는 제가 방향을 맞게 설정했다고 생각했습니다. 하지만 실제 출력물을 다시 확인했을 때, 방향을 거꾸로 설정했다는 것을 깨달았죠. 이 실수로 인해 축의 방향 하나가 반대로 뒤집혀서 이후의 모든 작업 결과가 엉망이 될 뻔했습니다."

--------------------------------------------------------------------------------

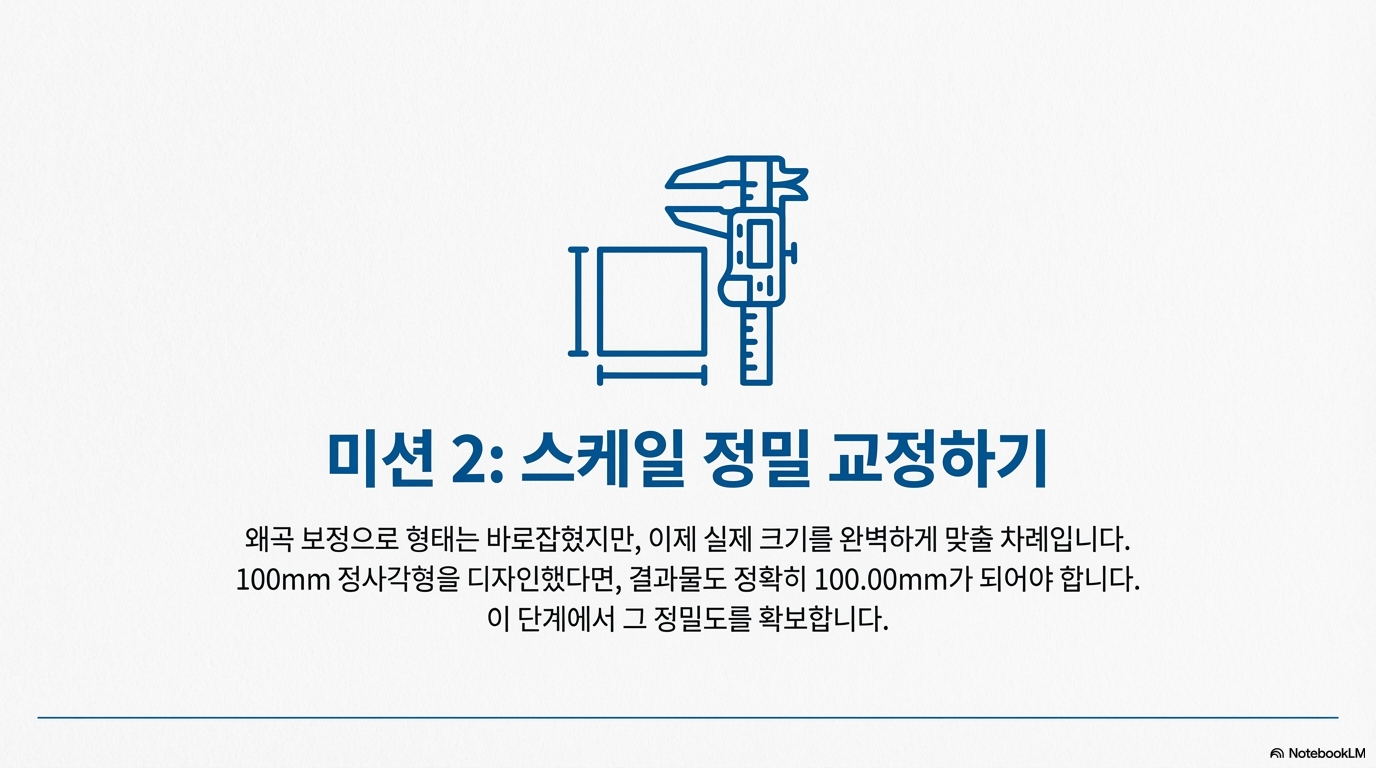

3. 자동 보정 후엔 '수동 검증'이 필수: 스케일 정확도 100% 만들기

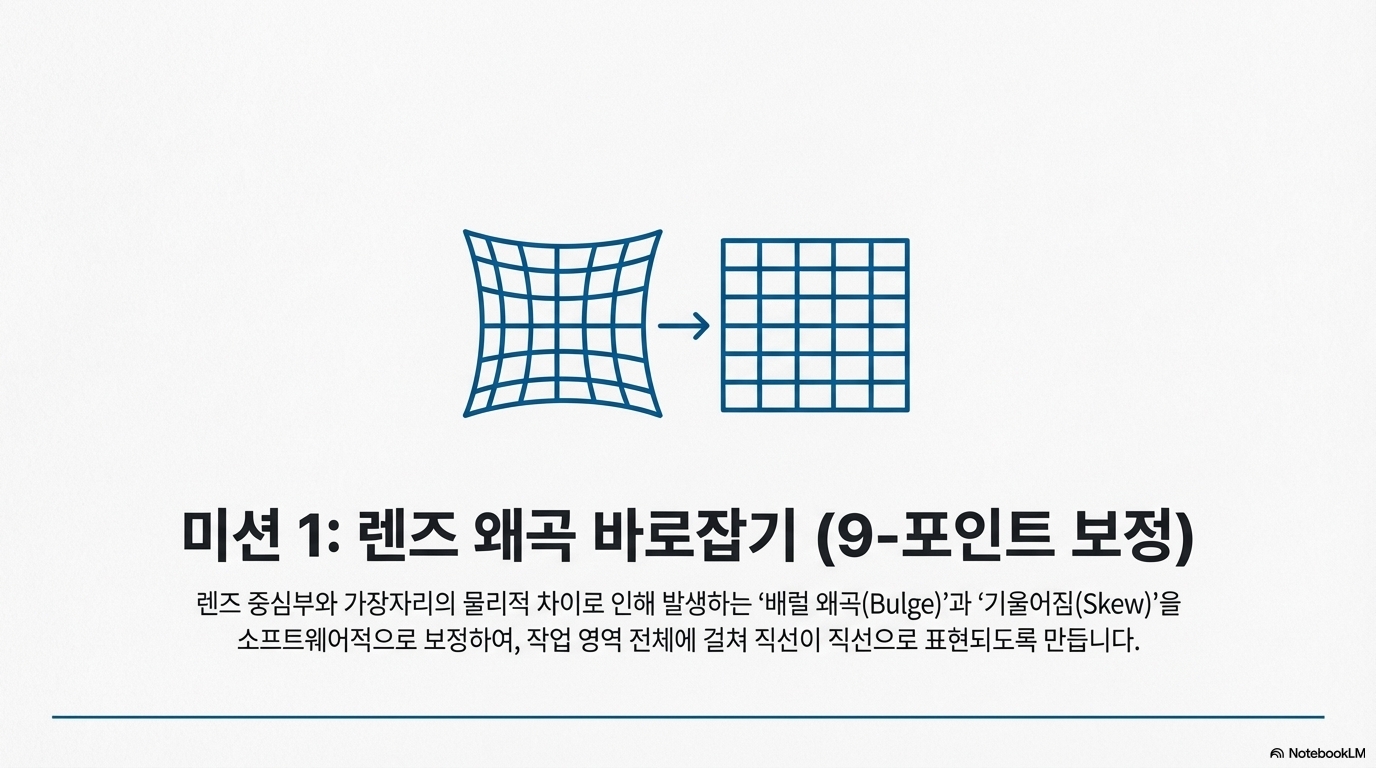

9포인트 렌즈 보정 마법사를 완료했다고 해서 모든 설정이 끝난 것은 아닙니다. 이 마법사는 렌즈의 '팽창(bulge)'과 '비틀림(skew)' 같은 왜곡은 훌륭하게 보정하지만, 전체적인 '스케일(scale)'의 정확도는 아직 검증되지 않았습니다.

진정한 정밀도를 위해서는 반드시 수동 검증 단계를 거쳐야 합니다. 방법은 간단합니다. 작업 영역에 200mm x 200mm와 같이 크기를 정확히 아는 큰 정사각형을 그린 후, 레이저로 마킹하고, 실제 출력물의 가로세로 길이를 자로 직접 측정하는 것입니다.

이 단계는 기술 사양이 중요하거나, 다른 부품과 완벽하게 들어맞아야 하는 작업을 하는 사람에게는 절대 타협할 수 없는 과정입니다. 이는 '그럭저럭 괜찮은' 설정과 전문가 수준의 '치수가 정확한' 설정의 차이를 만듭니다.

--------------------------------------------------------------------------------

4. 숨겨진 '3점 버튼'의 마법: 스케일 교정의 비밀 병기

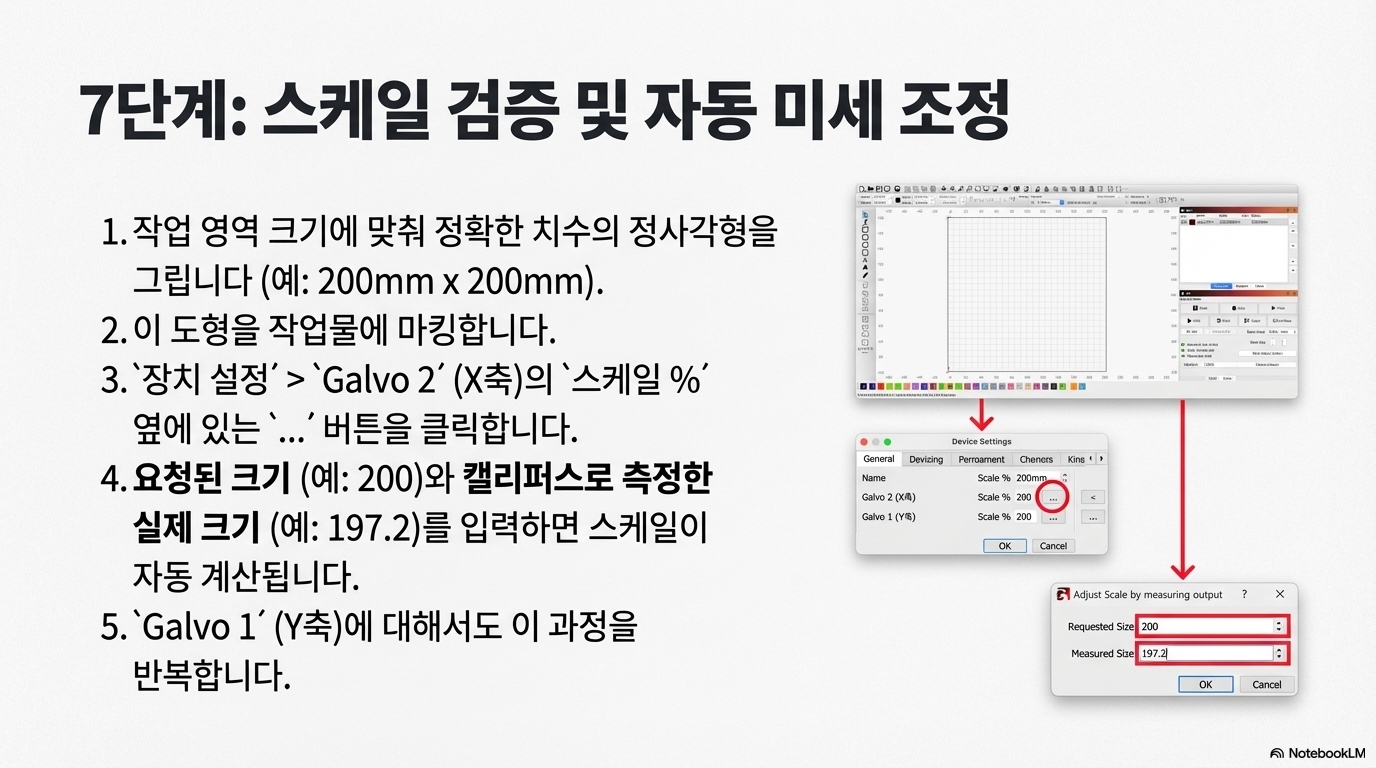

이제 스케일 교정을 위한 강력하고 새로운 비밀 병기를 소개합니다. 장치 설정(Device Settings) 창을 열면, 각 갈보 축의 스케일(Scale %) 값 옆에 작은 세 점 ... 버튼이 있습니다. 이 기능은 매우 유용하지만 새로운 기능이라 전문가조차 놓치기 쉽습니다.

이 도구의 작동 방식은 놀랍도록 간단합니다. 버튼을 클릭한 후, 요청된 크기(requested size)(예: 200mm)와 방금 측정한 실제 크기(measured size)(예: 197.5mm)를 입력하기만 하면 됩니다. 그러면 LightBurn이 자동으로 정확한 새 스케일 비율을 계산하고 즉시 적용해 줍니다.

이 기능은 복잡한 계산과 추측에 의존하던 스케일 보정 과정을 정확하고 자동화된 조정으로 바꿔줍니다. 시간 낭비와 계산 오류를 원천적으로 차단하는 혁신적인 도구입니다. 이 팁은 LMA 커뮤니티의 Spike Curtis 덕분에 알려지게 되었으며, 협업을 통한 배움의 가치를 잘 보여줍니다.

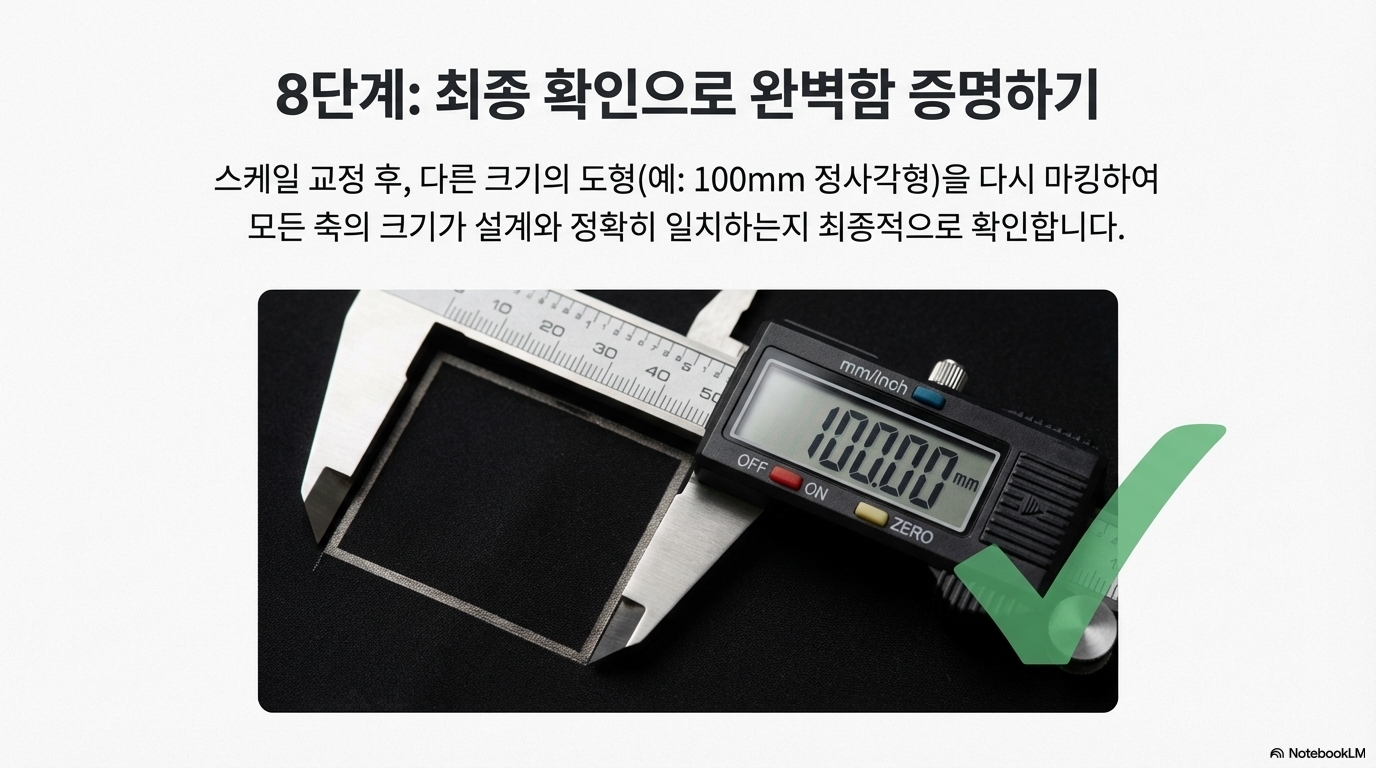

하지만 전문가들은 여기서 멈추지 않습니다. 마지막으로 한 번 더 검증하여 오차 없는 완벽함을 보장합니다. 보정이 적용된 후, 100mm x 100mm와 같이 다른 일반적인 크기의 정사각형을 다시 한번 마킹하고 측정해보세요. 소스 영상의 전문가는 이 과정을 거쳐 "이 경우, Y축과 X축 모두 정확히 100mm로 완벽하게 맞았습니다"라고 확인했습니다. 이 최종 검증이야말로 진정한 치수 정확도를 보장하는 프로의 방식입니다.

--------------------------------------------------------------------------------

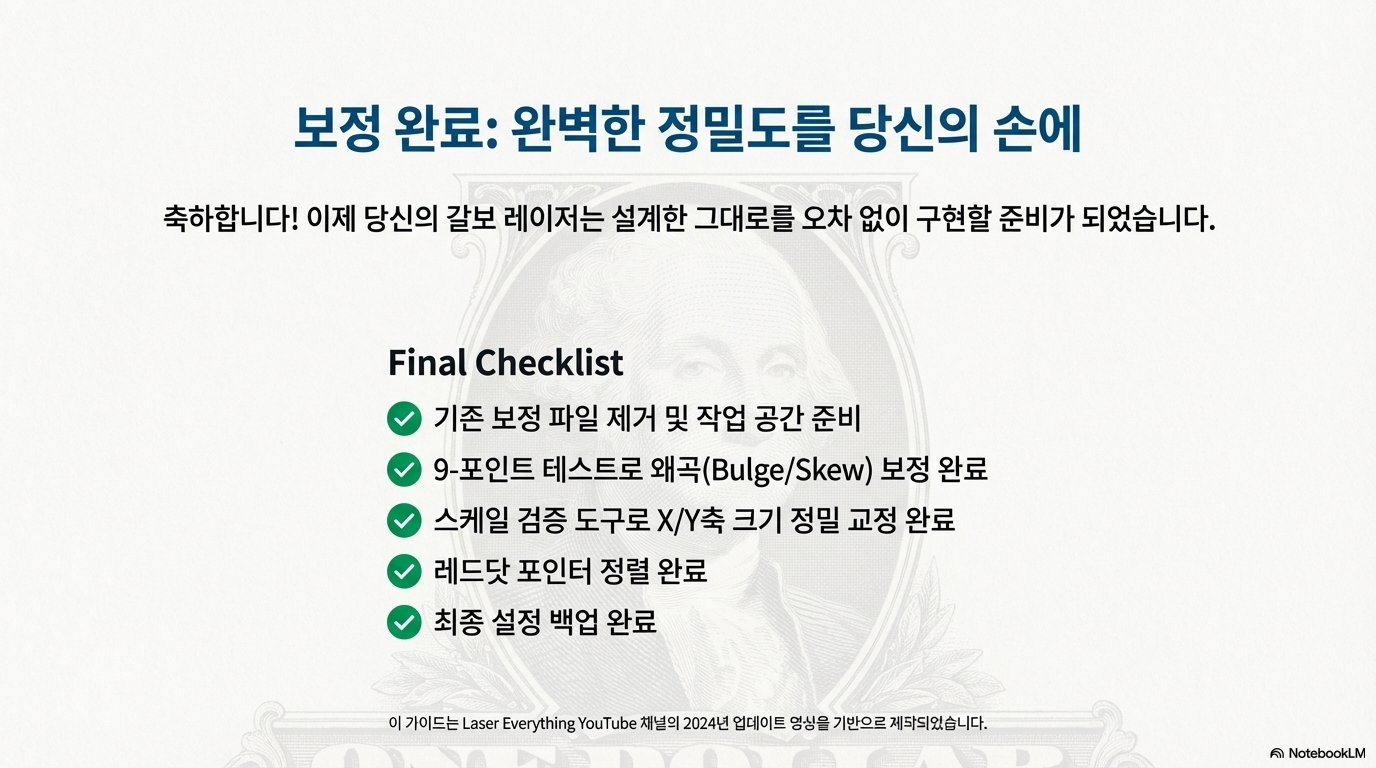

5. 모든 설정이 끝났다면, '백업'을 잊지 마세요

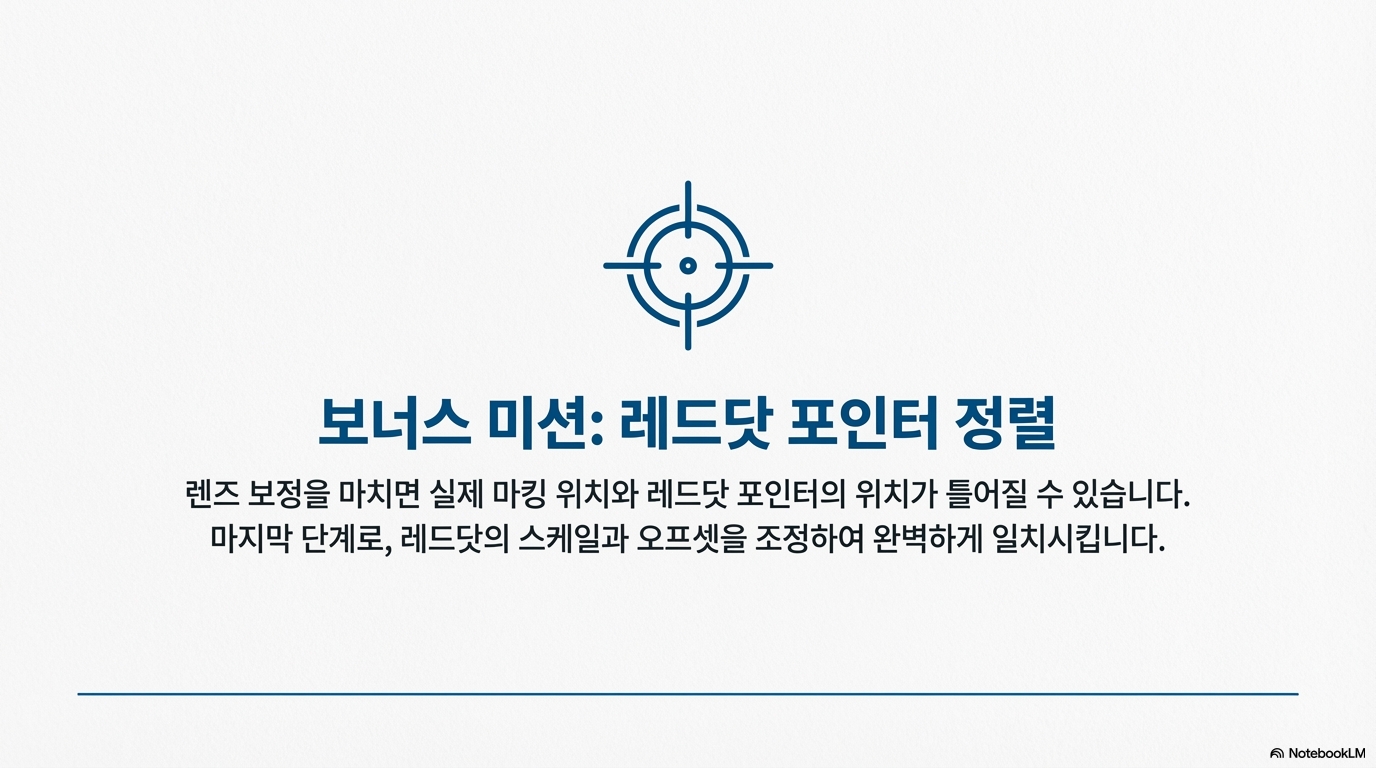

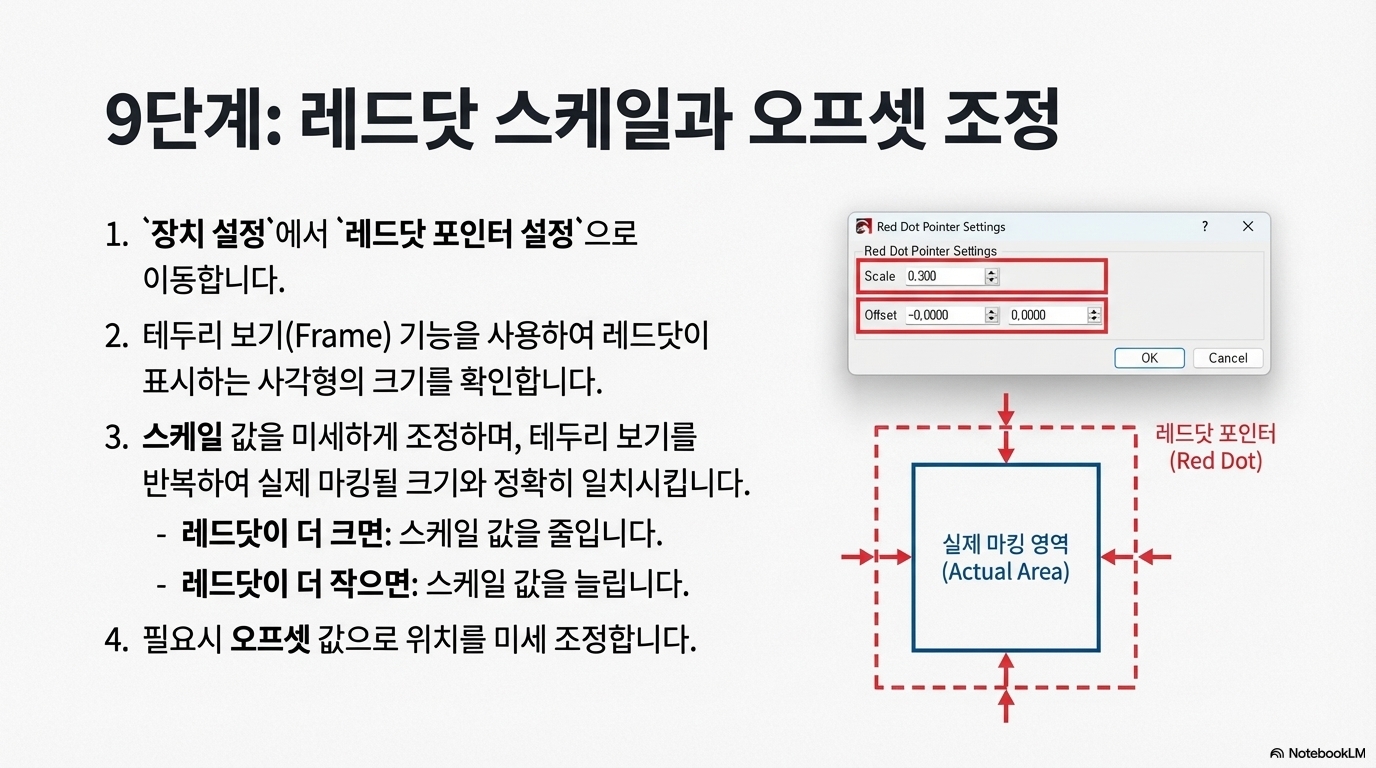

렌즈 왜곡 보정, 스케일 검증, 그리고 레드닷 포인터 조정까지 모든 것을 완벽하게 마쳤다면, 마지막 황금률을 잊지 말아야 합니다. 바로 모든 설정을 '백업'하는 것입니다.

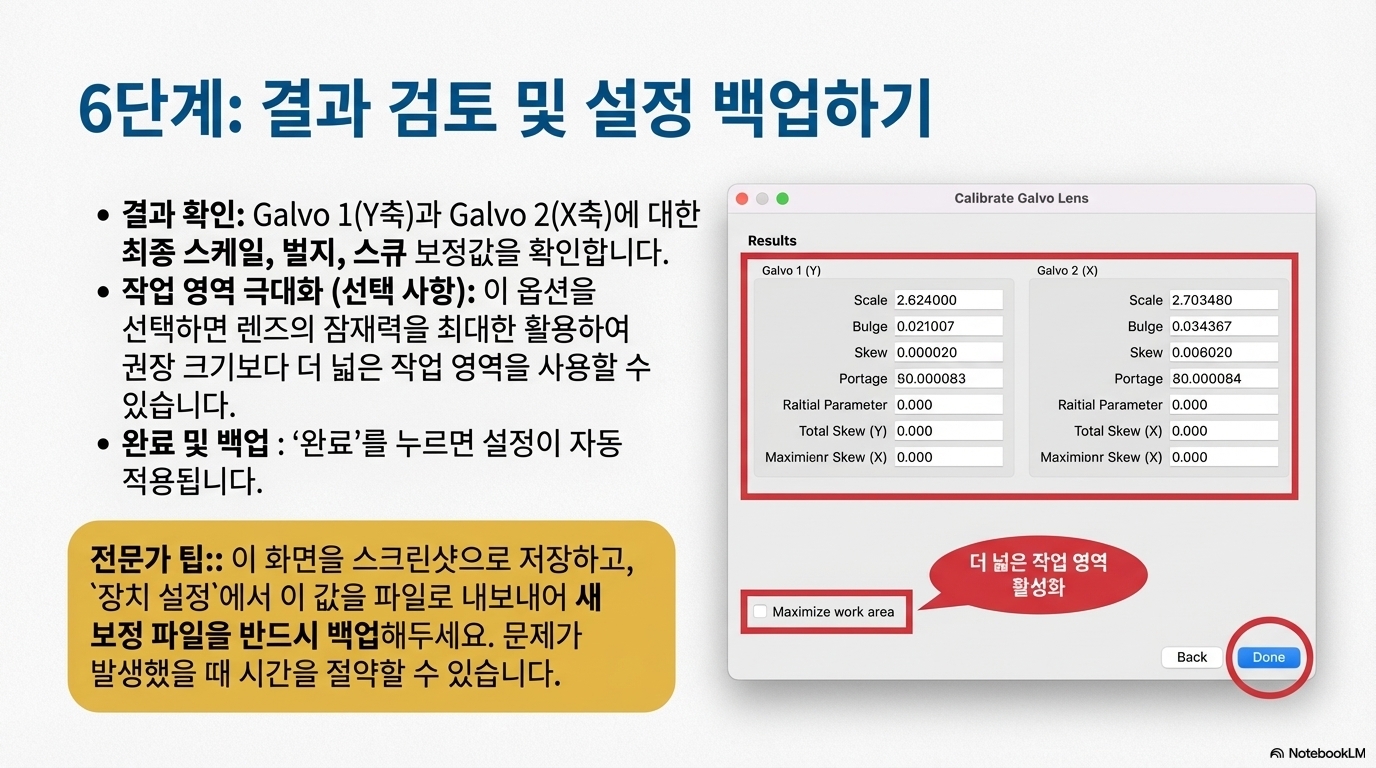

장치 설정 값을 저장하고, 환경 설정을 내보내기하여 방금 완성한 완벽한 구성 파일의 백업을 만들어 두세요.

이 간단한 행동은 미래에 발생할 수 있는 문제에 대한 최고의 보험입니다. 만약 실수로 설정이 변경되거나 손실되더라도, 이 백업 파일만 있으면 단 몇 번의 클릭으로 완벽한 상태를 즉시 복원할 수 있습니다. 수 시간에 걸친 고된 재보정 작업을 피하게 해주는 가장 현명한 마무리 단계입니다.

--------------------------------------------------------------------------------

결론

갈보 레이저로 진정한 정밀도를 달성하는 것은 복잡한 비밀에 달려있지 않습니다. 그것은 체계적인 접근 방식과 오늘 우리가 살펴본 것과 같은 핵심적인 세부 사항에 주의를 기울이는 데서 비롯됩니다.

이제 이 전문가 팁들을 알게 되었으니, 당신의 다음 프로젝트에서 가장 먼저 적용해보고 싶은 것은 무엇인가요?
