레이저 렌즈에 대해 당신이 알던 모든 것은 틀렸다: 5가지 충격적인 진실

레이저 커팅 작업을 하다 보면 이상한 순간을 마주하게 됩니다. 분명 이론대로 모든 설정을 맞췄는데, 결과는 전혀 예상과 다르게 나옵니다. 왜 어떤 렌즈는 얇은 재료에만 강하고, 어떤 렌즈는 두꺼운 재료를 손쉽게 뚫어버릴까요? 이 답답함, 당신만 느낀 것이 아닙니다.

여기 이 풀리지 않는 미스터리에 2년 넘게 매달린 한 전문가가 있습니다. SarbarMultimedia 채널의 Russ는 렌즈에 대한 기존의 모든 이론이 실제 현상과 맞지 않는다는 사실을 발견하고, 그 누구도 알려주지 않는 해답을 찾기 위해 끈질긴 여정을 시작했습니다. 학계 전문가부터 렌즈 제조사까지 모두가 외면한 문제, 그가 마침내 밝혀낸 레이저 커팅의 충격적인 진실을 지금부터 공개합니다.

--------------------------------------------------------------------------------

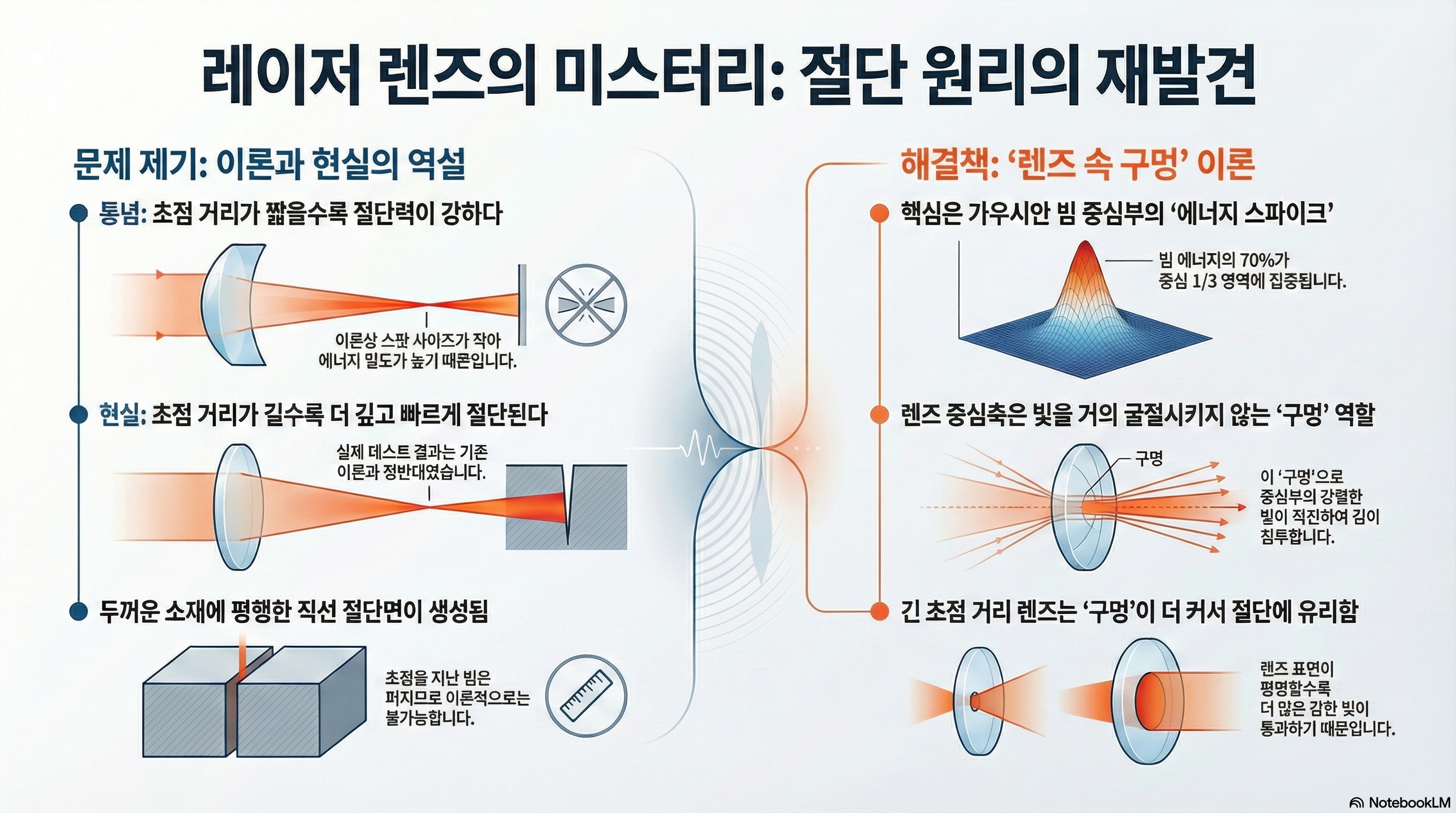

1. '스팟 사이즈'가 작을수록 잘 잘린다는 통념은 거짓이다

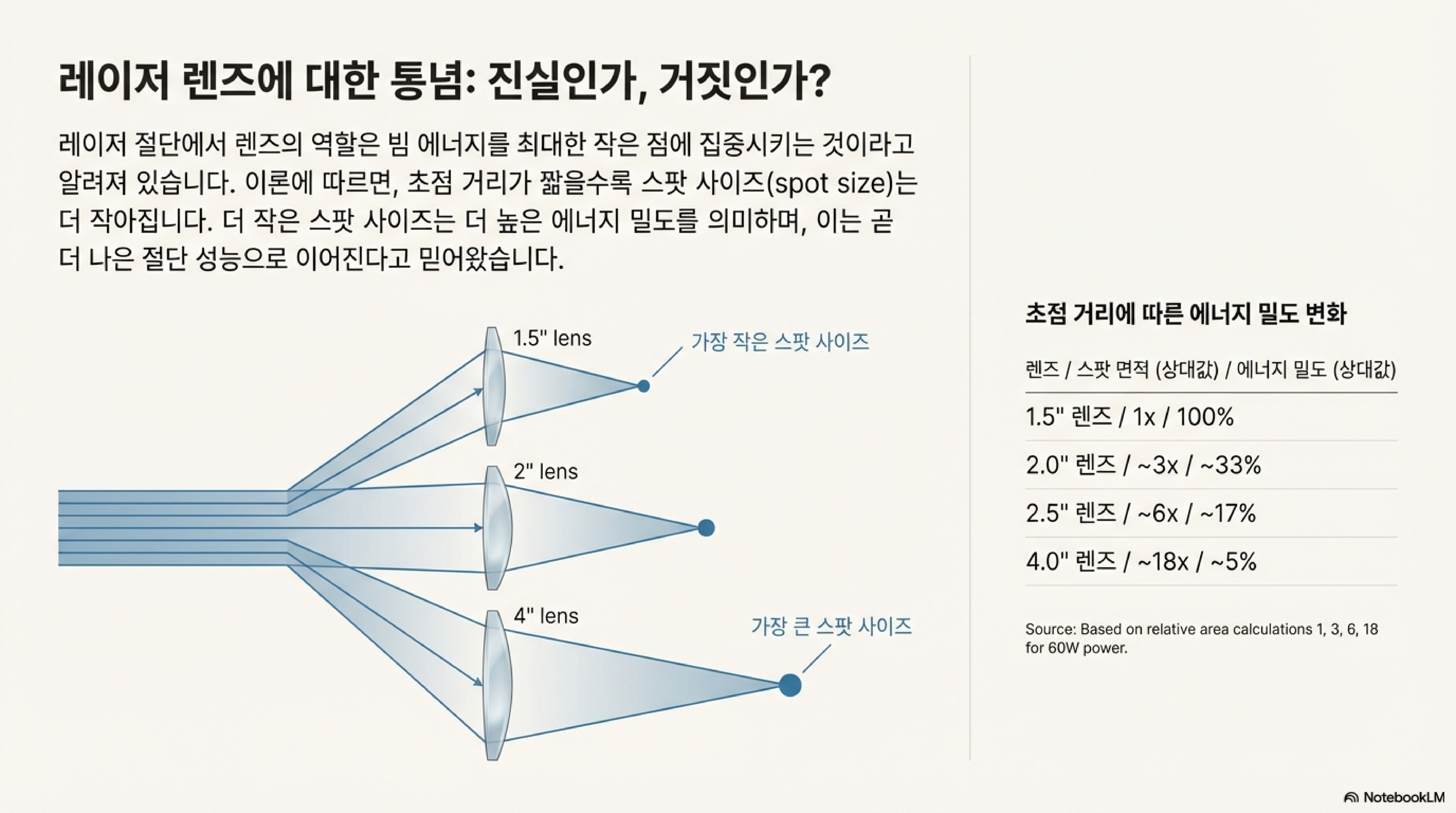

레이저 렌즈에 대한 가장 널리 알려진 상식은 이것입니다. '초점 거리가 짧은 렌즈일수록 빛을 더 작게 모으므로(스팟 사이즈가 작으므로) 에너지 밀도가 높아져 커팅 성능이 뛰어나다.' 이론적으로 1.5인치 렌즈는 2.5인치 렌즈보다 스팟 사이즈가 훨씬 작아, 같은 출력이라면 단위 면적당 에너지 밀도가 압도적으로 높아져야 합니다. 당연히 더 깊고 빠르게 재료를 잘라야 마땅합니다.

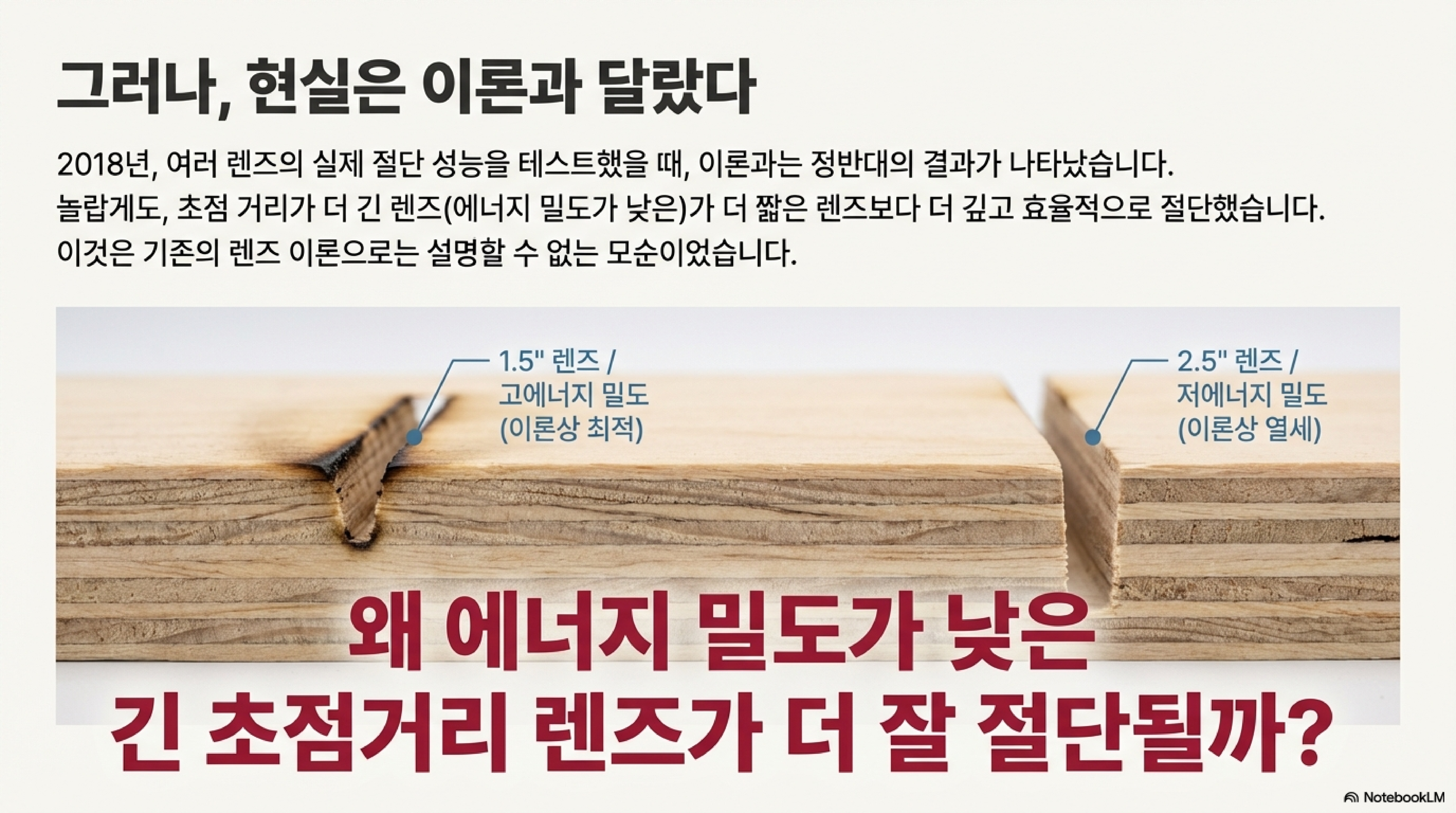

하지만 Russ의 실제 테스트 결과는 이 모든 이론을 뒤집었습니다. 놀랍게도 초점 거리가 더 긴 2.5인치 렌즈가 1.5인치나 2인치 렌즈보다 훨씬 더 깊고 효율적으로 재료를 관통했습니다. 에너지 밀도가 낮아야 할 렌즈가 오히려 더 뛰어난 커팅 성능을 보인 것입니다. 이것은 기존의 모든 렌즈 이론과 정면으로 배치되는 충격적인 결과이자, 그의 긴 탐구의 시작점이었습니다.

"이 모든 것이 거꾸로였습니다. 우리는 짧은 초점 거리 렌즈보다 긴 초점 거리 렌즈로 더 나은 커팅 결과를 얻고 있었습니다. 이건 말도 안 됐죠. 전혀 이해가 되지 않았습니다. 하지만 사실을 부정할 수는 없습니다. 그렇다면 이론에 뭔가 문제가 있다는 뜻이겠죠."

--------------------------------------------------------------------------------

2. 비밀은 '에너지 밀도'가 아닌, 중심부의 '광도(Intensity)'에 있다

스팟 사이즈 이론이 무너진 상황에서, Russ는 문제의 근본으로 눈을 돌렸습니다. 중요한 것은 스팟 사이즈 전체에 퍼져 있는 '총 에너지(power)'가 아니라, 빔의 가장 중심에 집중된 '빛의 세기(intensity)'라는 것을 깨달았습니다.

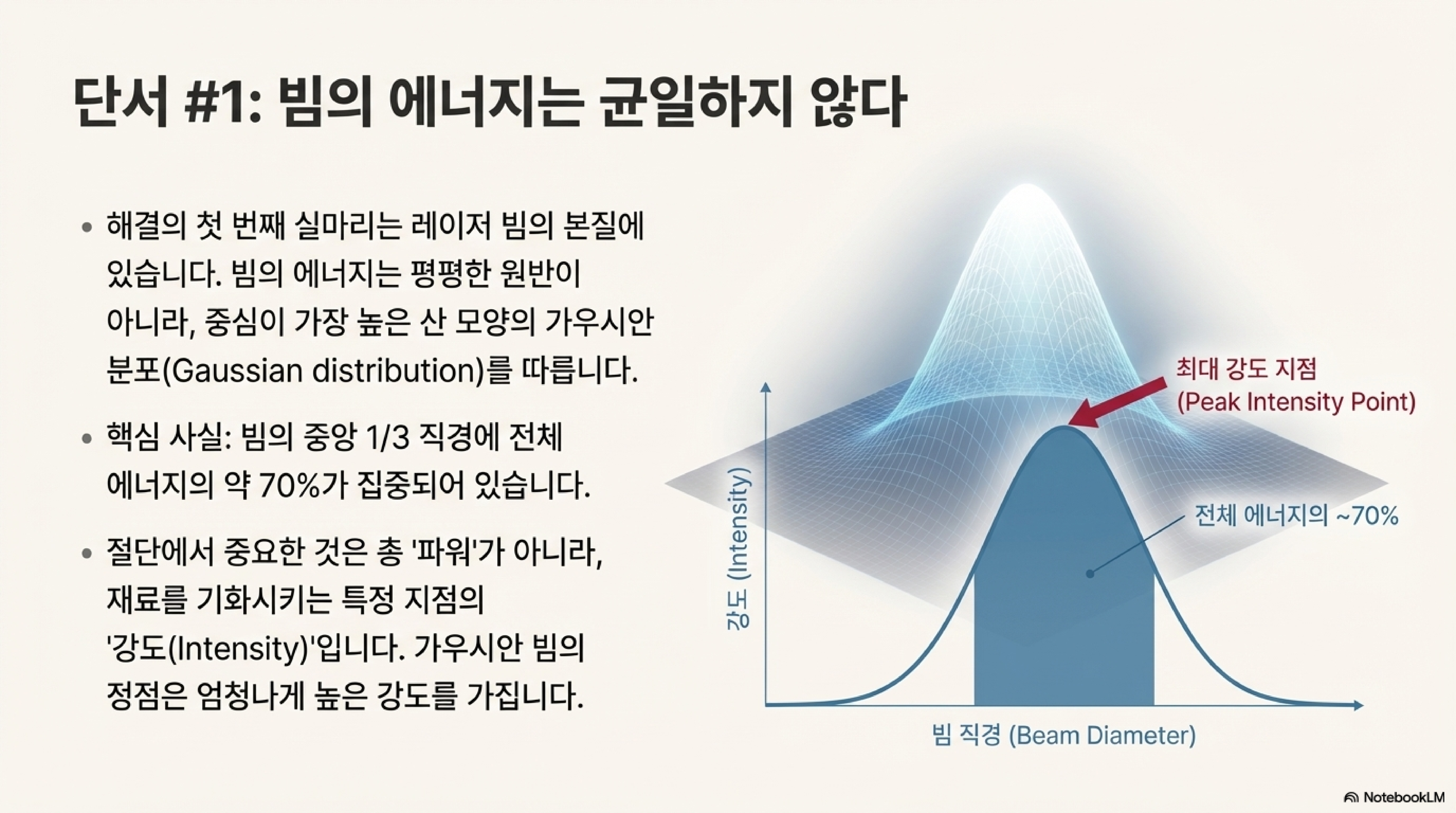

레이저 빔은 균일한 빛 덩어리가 아닙니다. 실제로는 중심부로 갈수록 에너지가 급격히 강해지는 '가우시안(Gaussian)' 분포를 가집니다. 예를 들어, 일반적인 6mm 직경의 빔에서 전체 에너지의 약 70%가 중심부 2mm 영역에 놀라울 정도로 집중되어 있습니다.

Russ는 이를 '블로우 램프'와 '산소-아세틸렌 토치'에 비유합니다. 둘 다 뜨겁지만, 재료를 녹이고 자르는 강력한 힘은 훨씬 더 집중된 에너지를 가진 산소-아세틸렌 토치에서 나옵니다. 마찬가지로 레이저 커팅에서 재료를 파괴하는 진짜 힘은 단위 면적당 빛의 세기, 즉 '광도'와 그 광도가 작용하는 '시간'의 조합입니다. 그리고 가우시안 빔의 가장 높은 광도는 바로 그 정중앙에 존재합니다. 이제 우리는 스팟 사이즈 전체의 평균 에너지 대신, 빔의 가장 강력한 중심부가 재료와 어떻게 상호작용하는지에 집중해야 했습니다.

--------------------------------------------------------------------------------

3. 완벽한 렌즈는 없다: 렌즈 중심에는 보이지 않는 '구멍'이 존재한다

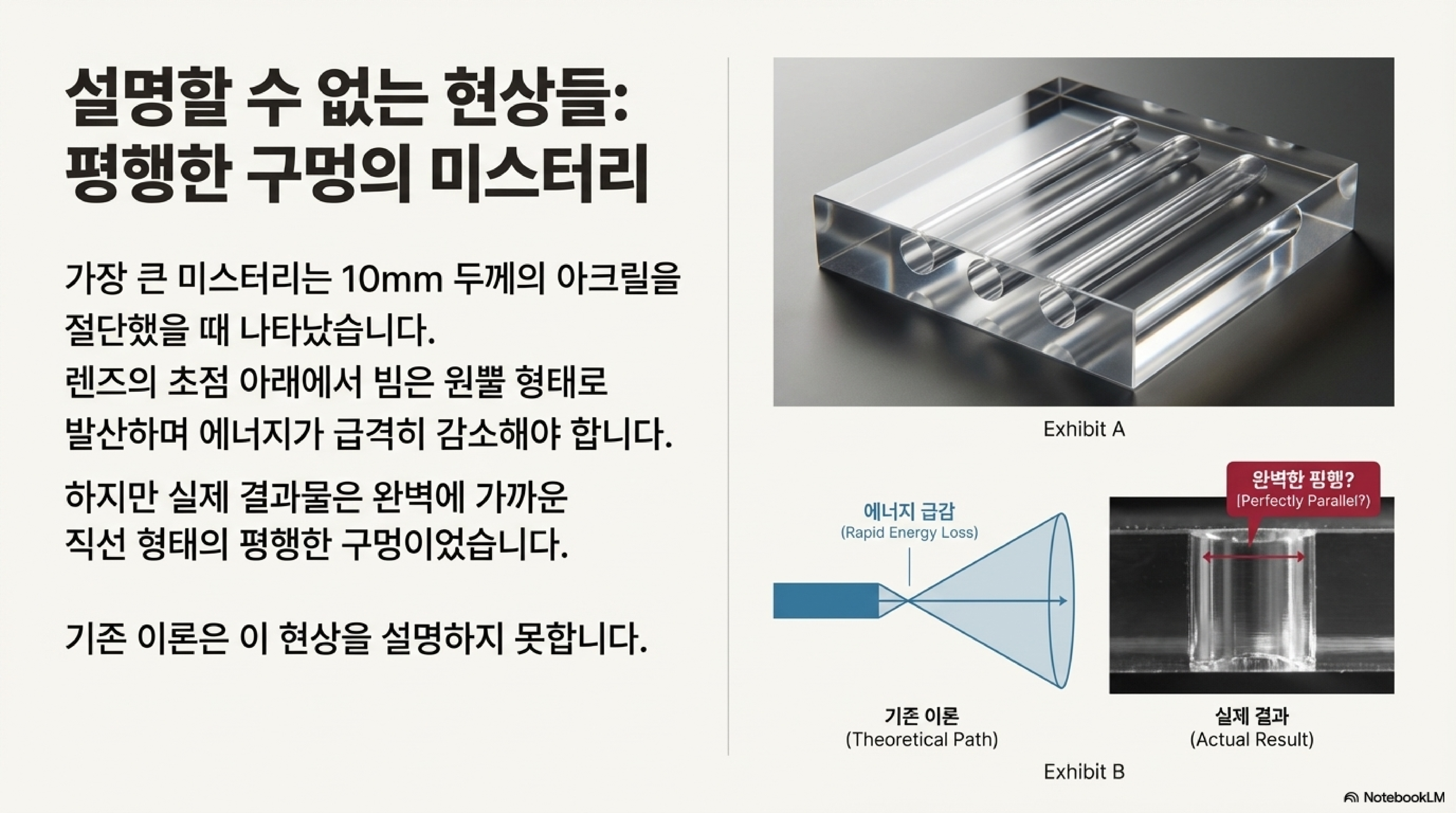

빔의 중심부에 힘이 쏠려 있다는 것만으로는 수수께끼가 풀리지 않았습니다. 기존 이론에 따르면 초점을 지난 빛은 흩어져야만 하는데, 어떻게 10mm 두께의 재료에 평행한 구멍이 뚫릴 수 있었을까요? Russ는 이 모순을 해결하기 위해 렌즈 자체의 근본적인 특성을 파고들기 시작했습니다.

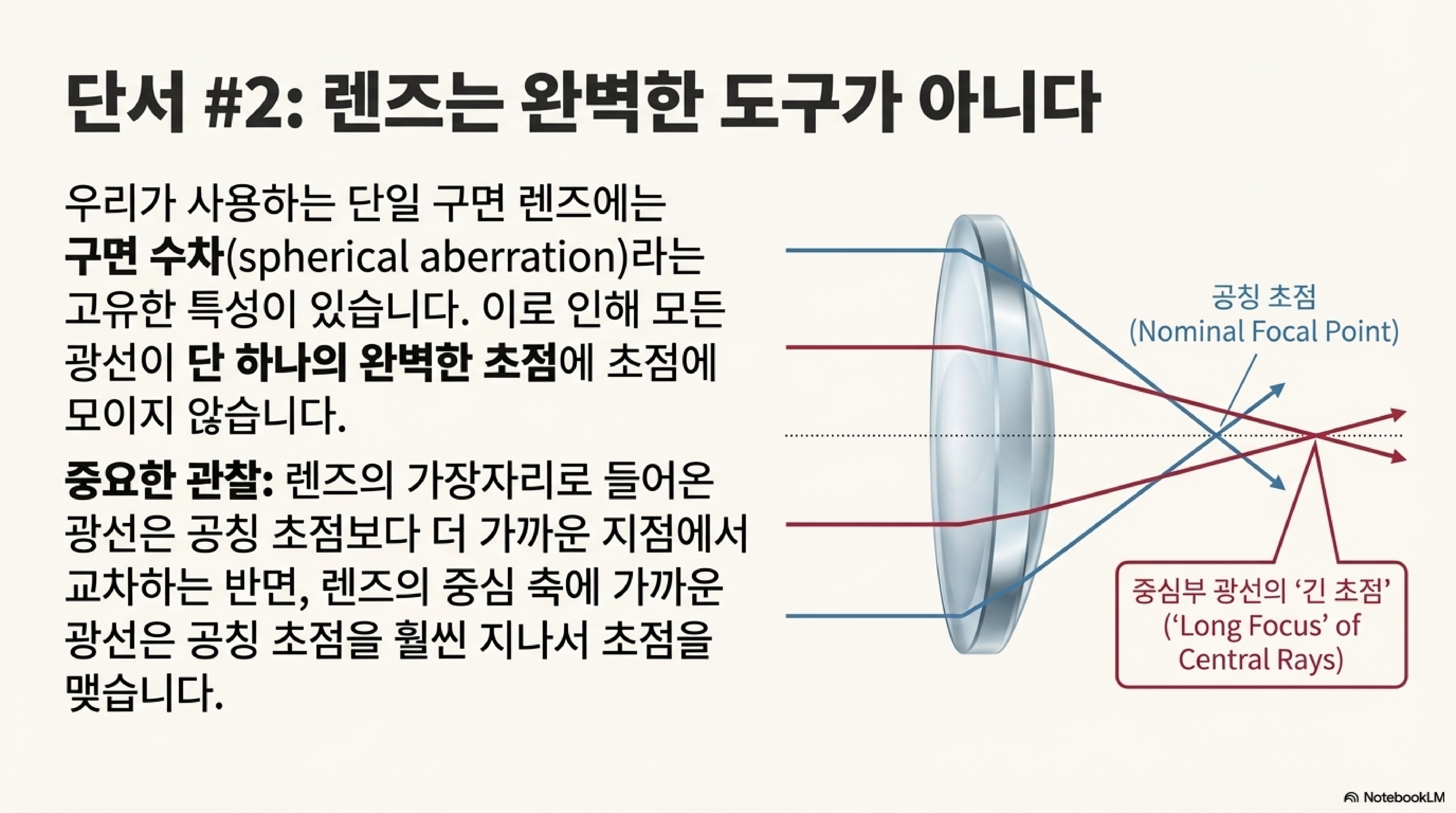

쉽게 말해, 우리가 흔히 쓰는 구면 렌즈는 빛을 완벽한 한 점으로 모으지 못하고 초점을 흐릿한 영역으로 만듭니다. '구면 수차'라는 이 고질적인 문제 때문에 렌즈 가장자리로 들어온 빛과 중심부로 들어온 빛은 서로 다른 지점에 초점을 맺습니다. 그런데 Russ는 이 '실패' 속에 놀라운 비밀이 숨어있음을 발견했습니다.

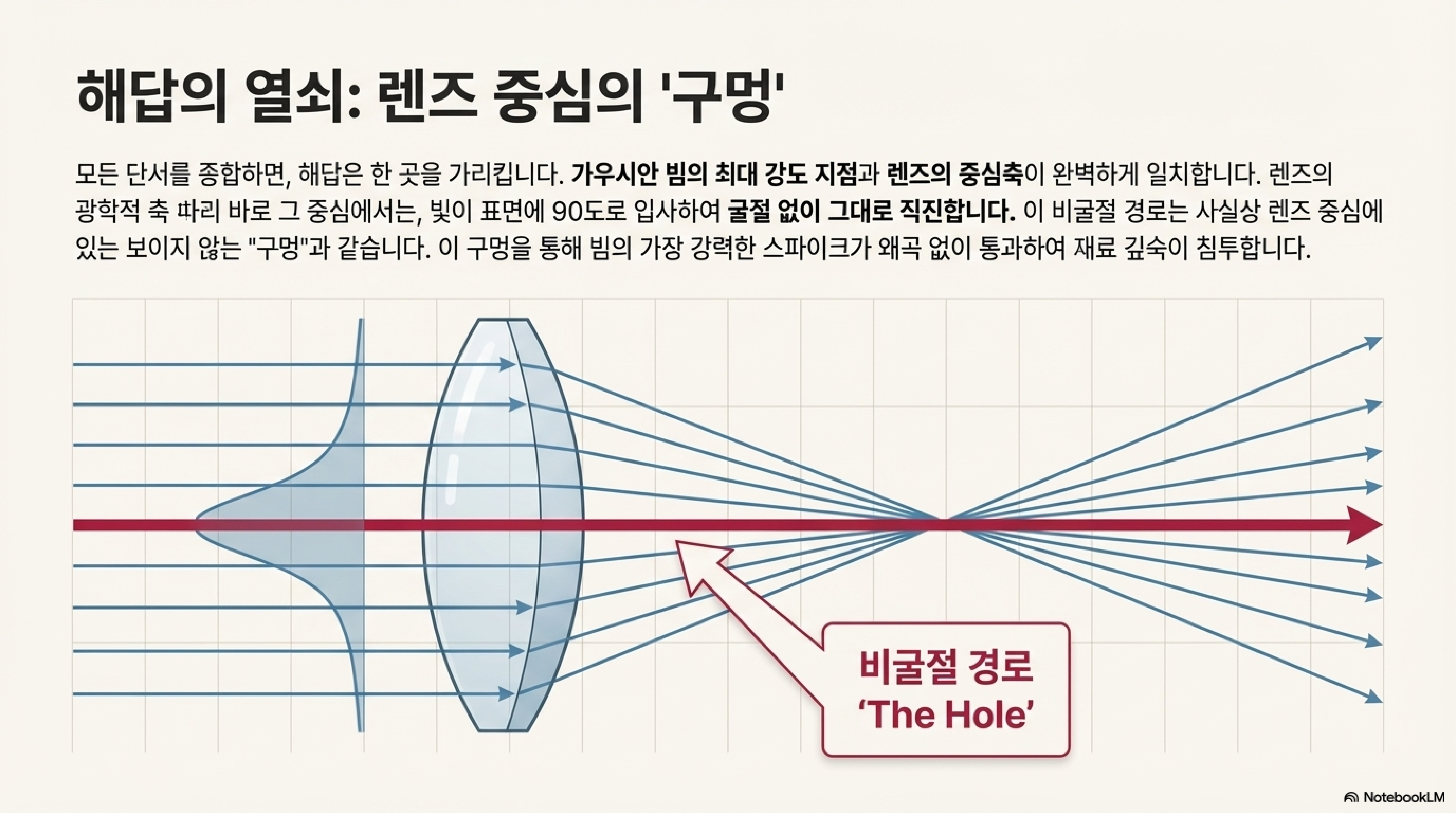

가장 극단적인 경우는 렌즈의 정중앙 축(axis)을 통과하는 빛입니다. 이 빛은 렌즈 표면에 수직으로 입사하기 때문에 거의 굴절되지 않고 무한대의 초점 거리를 가지며 그대로 직진합니다. Russ는 바로 이 중심축과 그 주변의 극도로 미세한 영역이 마치 렌즈에 뚫린 '구멍'처럼 작동한다고 이론을 세웠습니다. 레이저 빔의 가장 강력한 중심부(최고 광도 지점)가 이 '구멍'을 통해 아무런 방해 없이 그대로 투과된다는 것입니다.

이것이 바로 초점을 한참 지난 지점에서도 빔이 힘을 잃지 않고 10mm 두께의 재료에 평행한 구멍을 뚫을 수 있었던, 수수께끼의 해답이었습니다. 렌즈의 불완전함이 오히려 레이저의 가장 강력한 부분을 위한 '고속도로'를 만들어준 셈입니다.

--------------------------------------------------------------------------------

4. 더 '평평한' 렌즈가 더 깊게 자르는 이유

이 '구멍' 이론이 단지 추측이 아니라는 결정적인 증거는 렌즈의 재질과 모양에서 나타났습니다. 이 이론은 왜 초점 거리가 긴 렌즈가 커팅을 더 잘하는지에 대한 명쾌한 해답을 제시합니다.

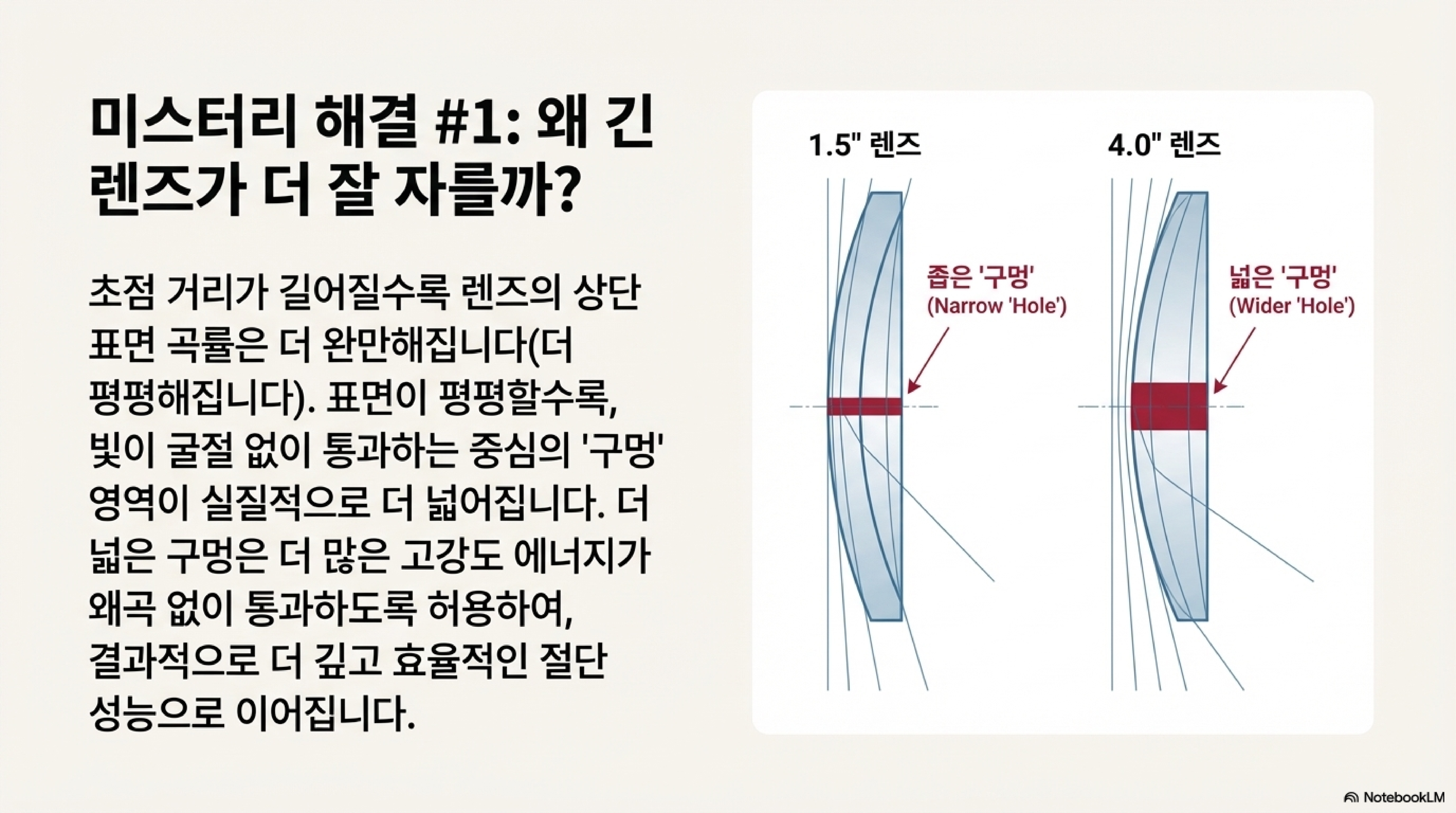

초점 거리가 긴 렌즈일수록 렌즈 상단 표면의 곡률이 더 완만, 즉 더 '평평'합니다. 더 평평한 표면은 중심부의 굴절되지 않는 영역, 즉 '구멍'을 더 크게 만듭니다. 중심축 근처에서 표면의 각도 변화가 훨씬 완만하기 때문입니다. '구멍'이 클수록 가우시안 빔의 강력한 중심부 광도가 더 많이, 그리고 더 길게 통과할 수 있게 됩니다. 이것이 바로 초점 거리가 긴 렌즈가 더 깊게 자를 수 있는 물리적인 이유입니다.

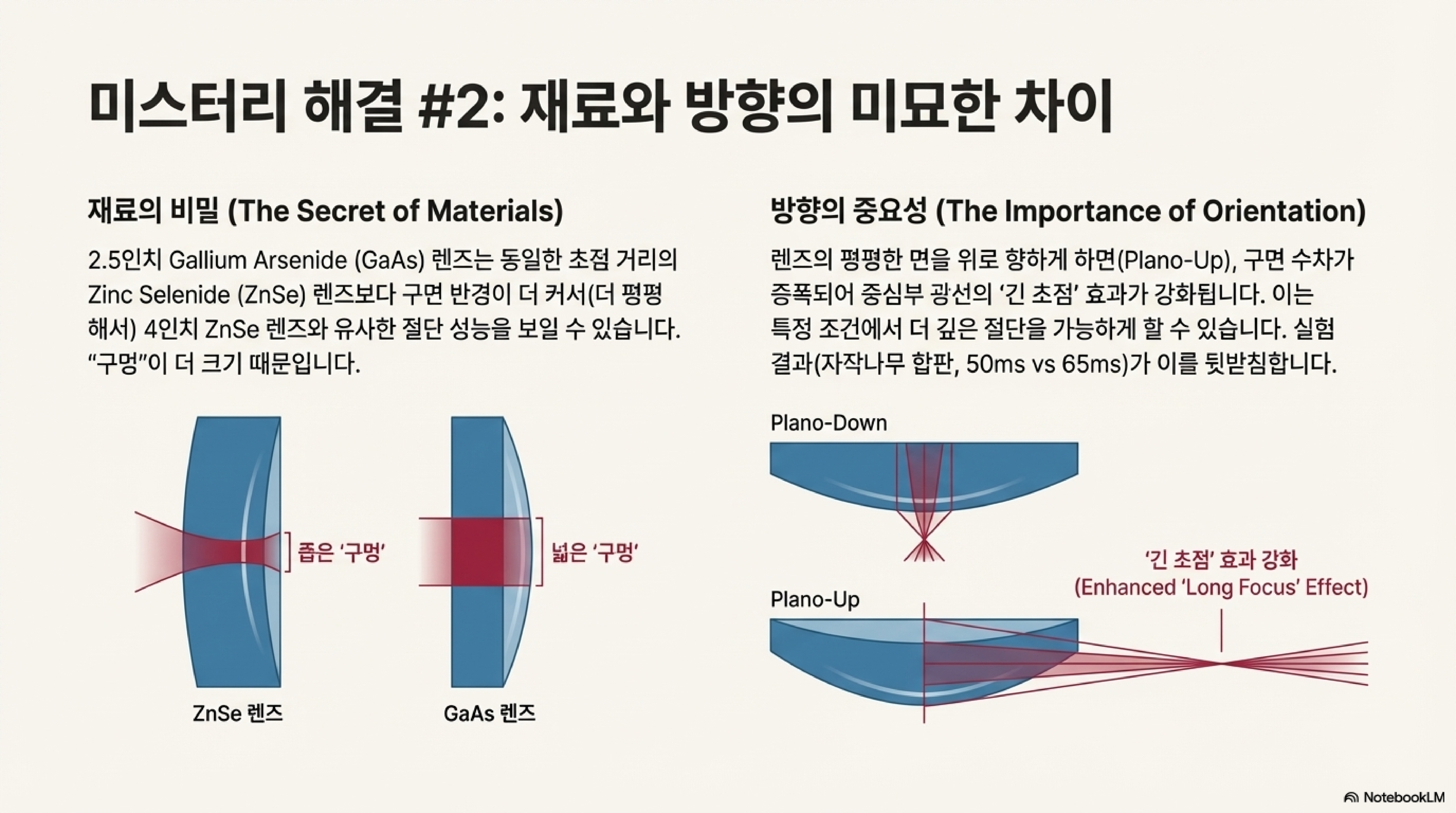

결정적인 단서는 Russ가 한 광학 전문 회사에 문의했을 때 나왔습니다. 그는 동일한 2.5인치 렌즈라도 갈륨 비소(GaAs) 재질의 렌즈가 셀렌화 아연(ZnSe) 렌즈보다 구면 반경이 더 커서(더 평평해서) 더 뛰어난 커팅 성능을 보인다는 사실을 확인했습니다. 전문가는 그저 기술적인 데이터를 제공했을 뿐이지만, 그는 자신의 정보가 Russ의 혁신적인 이론을 증명하는 결정적인 증거가 될 것이라고는 상상도 못 한 채였습니다. 이 정보는 2.5인치 GaAs 렌즈가 마치 4인치 ZnSe 렌즈처럼 작동할 수 있다는 것을 의미하며, '구멍' 이론을 강력하게 뒷받침했습니다.

--------------------------------------------------------------------------------

5. 실용적인 팁: 렌즈를 뒤집어서 사용해 보라

이 모든 이론은 단지 개념에 머무르지 않습니다. 당신이 지금 당장 시도해 볼 수 있는 놀라운 팁이 있습니다. 일반적으로 평볼록(plano-convex) 렌즈는 볼록한 면이 위(레이저 방향)를 향하도록 장착합니다. 하지만 Russ의 이론에 따르면, 렌즈를 뒤집어 평평한 면을 위로 향하게 하면 구면 수차가 더 심해집니다. 이는 역설적으로 중심부 '구멍'의 효과를 더욱 증폭시켜 커팅 성능을 향상시킬 수 있습니다.

Russ의 실제 테스트는 이를 명확히 증명했습니다. 4인치 렌즈로 16mm 자작나무 합판을 뚫는 실험에서, 일반적인 방식(볼록한 면이 위)으로는 65ms가 걸렸지만, 렌즈를 뒤집어 평평한 면을 위로 하자 단 50ms 만에 관통했습니다. 같은 시간 동안 더 깊게 재료를 자를 수 있다는 의미입니다.

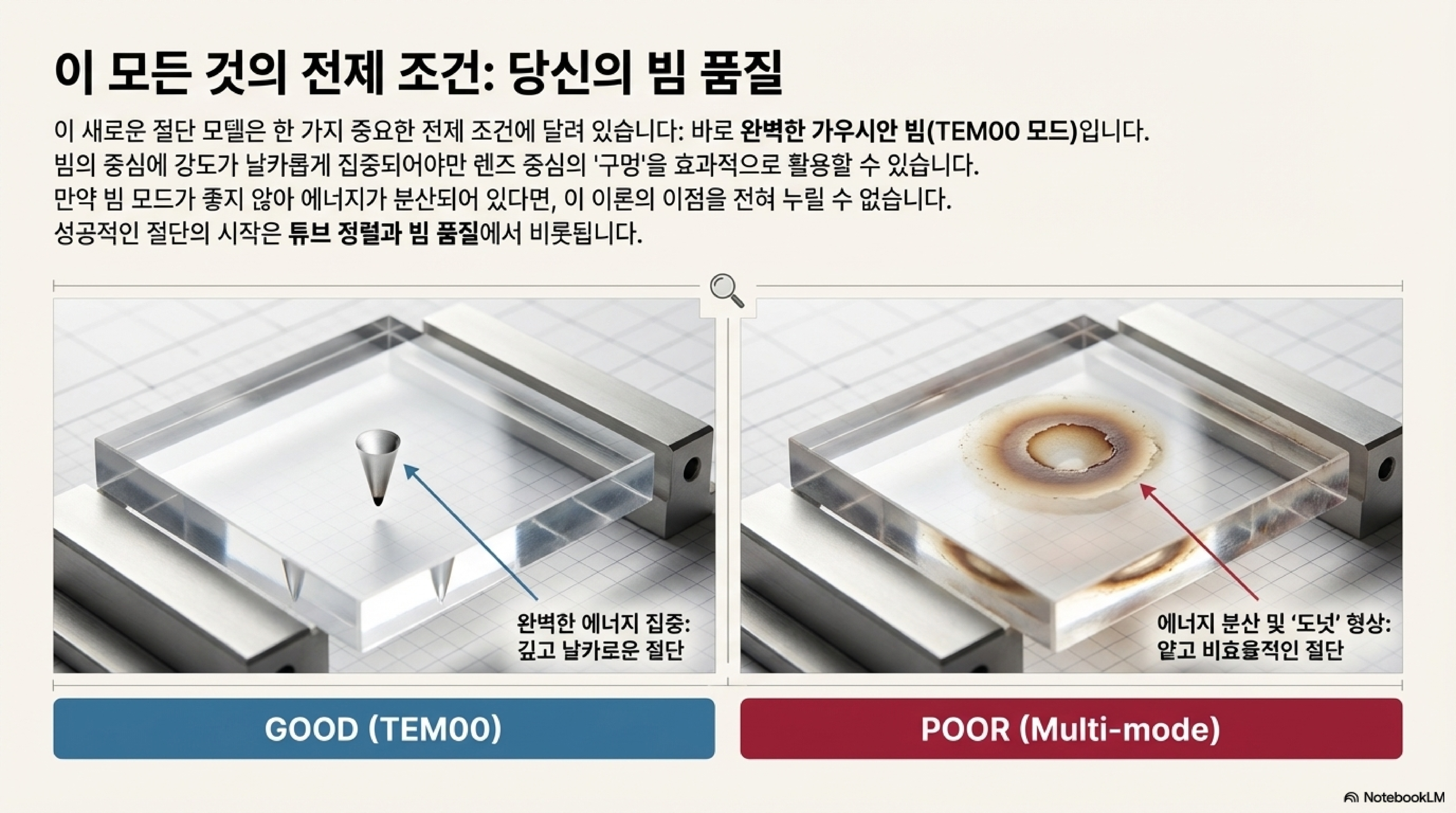

물론 이 놀라운 결과는 모든 경우에 적용되지 않습니다. Russ는 이 효과가 중심부 광도가 매우 날카로운 고품질 가우시안 빔에서만 유효하다고 경고합니다. 만약 당신의 레이저 빔이 뭉툭한 형태라면 같은 결과를 얻기 어려울 수 있습니다.

--------------------------------------------------------------------------------

결론: 천생연분의 만남

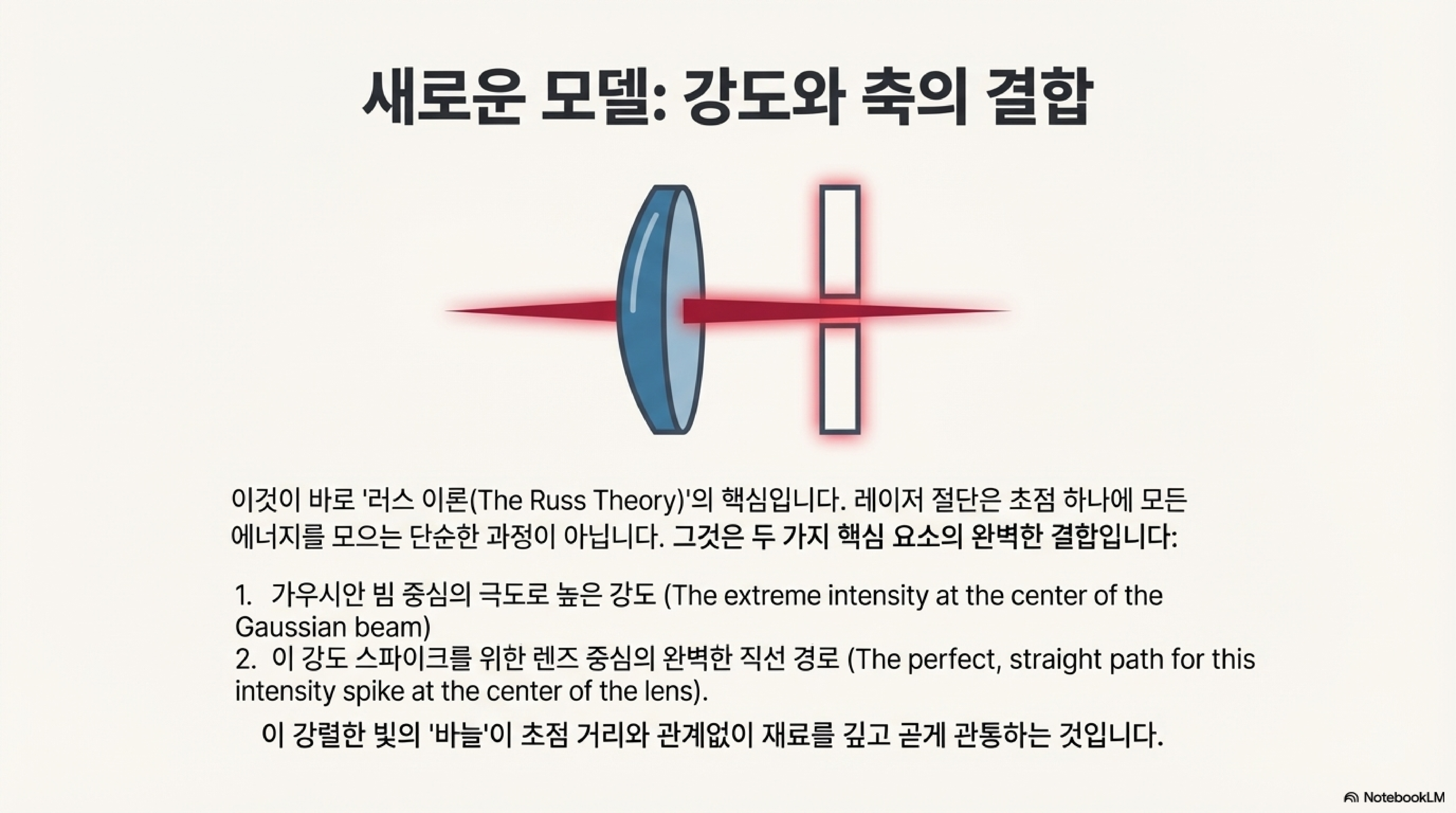

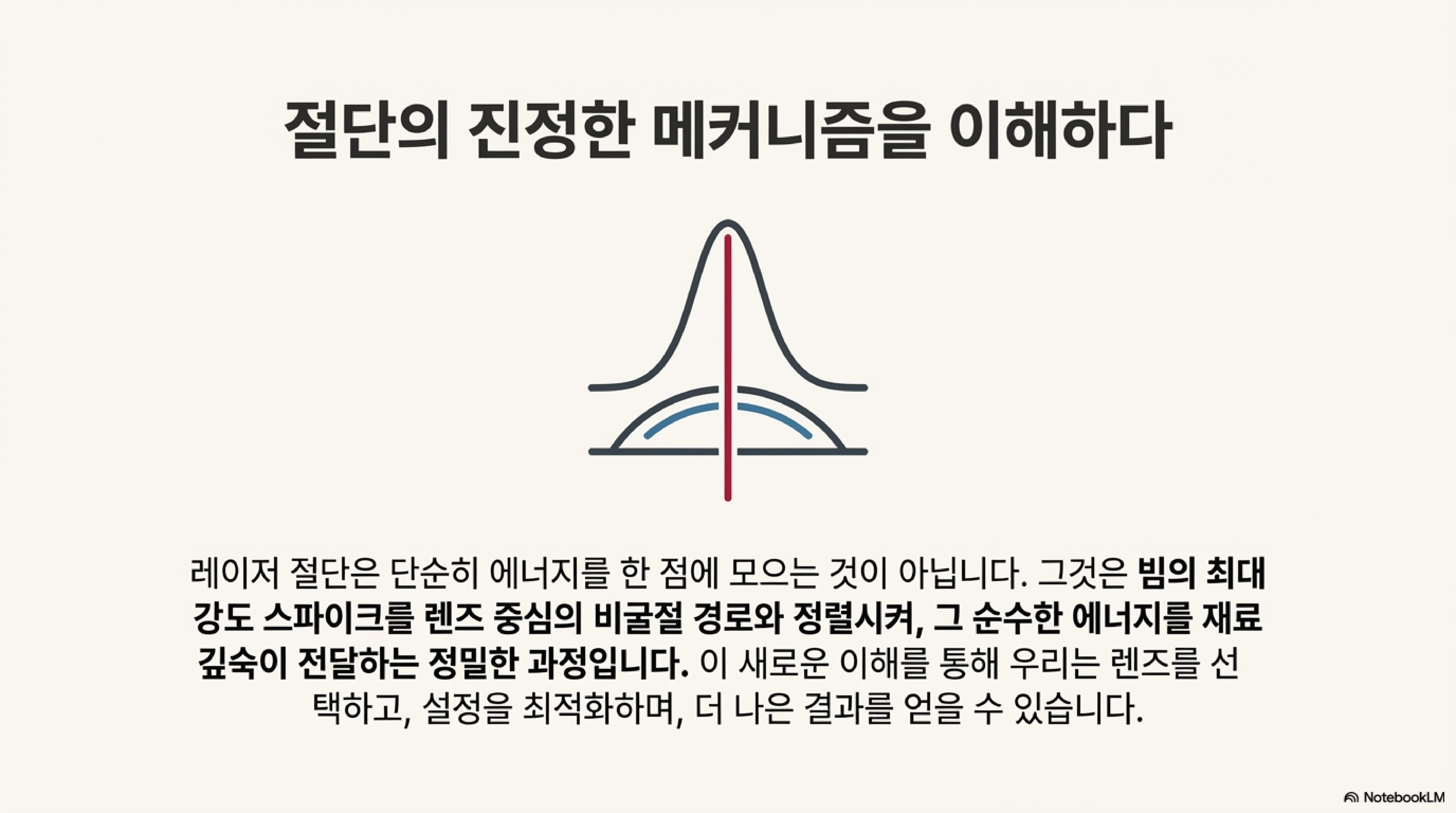

지난 2년간의 끈질긴 탐구 끝에 Russ가 찾아낸 비밀은 바로 이것입니다. 레이저 커팅의 핵심은 레이저 빔의 가장 강력한 '중심 광도'와 렌즈의 불완전함이 만들어낸 '중심축 구멍'이 만나는 '천생연분(a marriage made in heaven)'에 있었습니다.

가장 강력한 빛이 가장 방해받지 않는 길을 통과하며 재료를 뚫고 나아가는 것, 이것이 바로 우리가 그토록 궁금해했던 깊고 정밀한 레이저 커팅의 진짜 원리입니다.

이제 레이저 커팅의 진짜 원리를 알게 된 당신은, 앞으로 자신의 작업을 어떻게 바꾸어 나갈 것인가?
