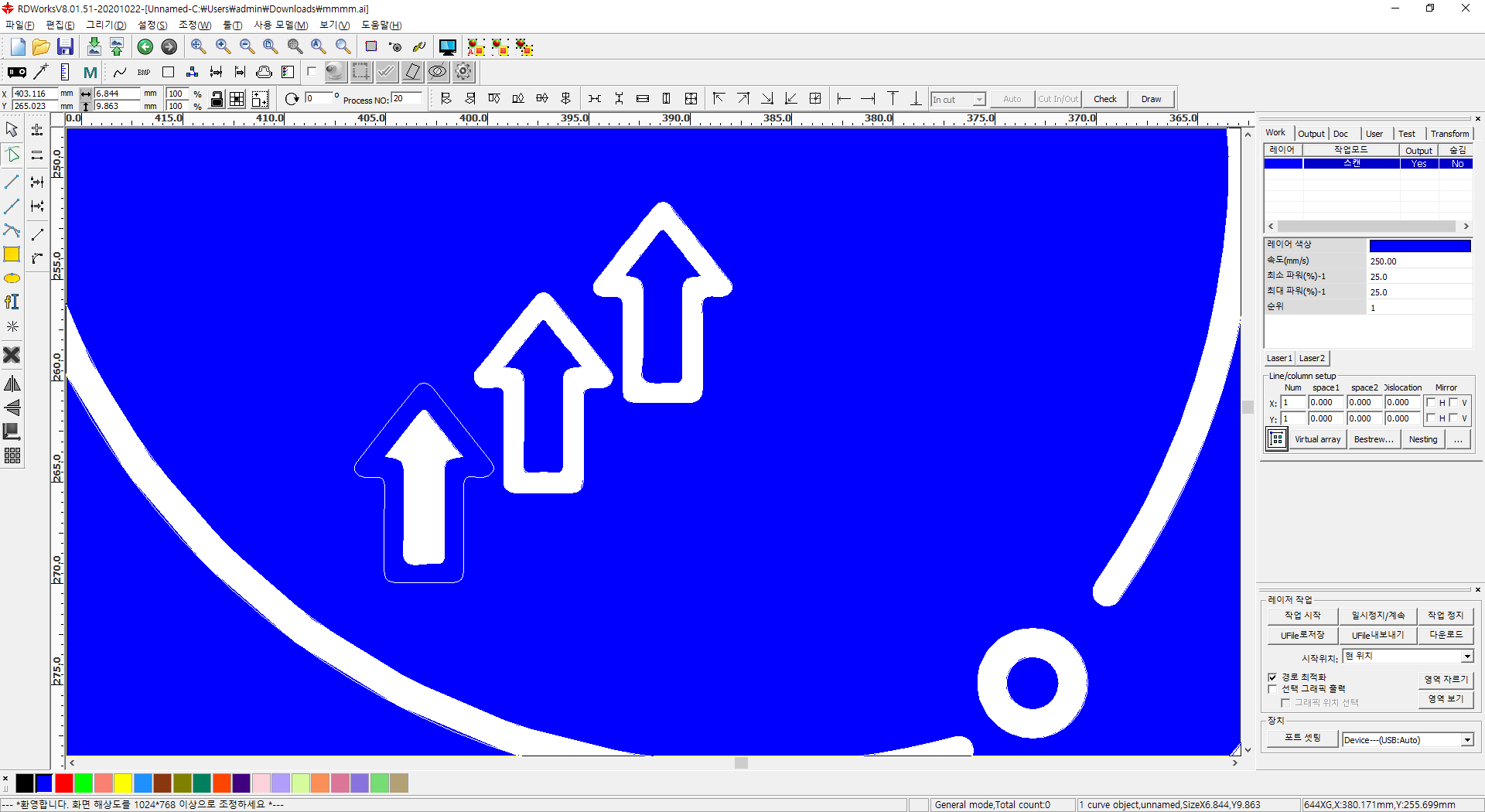

도면을 RDWorks에서 불러온 경우 아래 그림의 왼쪽 화살표처럼 각인이 안되는 경우가 있다. 이 경우의 대처법은 아래와 같다. 여러가지의 경우의 수가 많지만 대부분의 문제는 2가지이다. 1. 폐곡선이 아닌 경우.[조정]-[곡선 자동닫기] 2. 중북된 곡선이 있는 경우.[조정]-[겹침선 지우기] 둘 중 하나를 실행하면 아래의 그림처럼 제대로 나올 것이다. 영상을 보면 이해가 빠를 것이다.

유튜버는 아니지만 새로운 메이킹에 인사이트를 주시네요. (주)숲속의샘 연구개발 전담부서 (naver.com)

100w, 냉각수 온도 16도, 속도 150, 파워 35스톤 크기 100*100mm각인 크기 80*80mm https://a.aliexpress.com/_mLE8ff1 구입링크

이름표 만들기 후 사용

알디 웍스의 브릿지는 선을 끊어서 잘리지 않고 연결되도록 하는 기능으로 키트 제작시에 많이 사용합니다. 레이저를 가공하고 나면 베드에서 가공물을 회수할 때 조각조각 떨어져 회수하기가 불편한데. 브릿지를 이용하면 편리합니다. 아래의 그림처럼 자동 또는 수동으로 선을 끊어서 재료를 연결시켜 줍니다.

자동 오르골 박스 도면이다. 드라이버와 목공풀이 필요하다. 레이저로 도안을 자른 다음. 알리 익스프레스에서 모듈을 구입해서 드라이버로 조립한 다음 나머지를 목공풀로 조립한다. 알리를 열심히 검색하면 본 링크보다 저렴한 제품도 있다. (사진을 클릭하면 알리익스프레스로 연결됨)

이 도안대로 자른 다음 알리 익스프레스에서 모듈을 구입한다. 소리는 여러가지가 있으니 잘 확인하고, 사진을 클릭하면 연결되는 링크가 아닌 다른 구입처에서 비슷한것을 구입해도 된다. 키워드는 music box로 검색하면 자료가 나올 것이다.

개채를 하나 복사한 다음. 외곽선을 두껍게 하고.(연결방식은 부드럽게) 윤곽선을 경로로. 부울대수로 합하기 동그라미 그리고 합하기, 동그라미 그리고 빼기 두개의 개체를 적당히 배치하기. 이러한 과정을 통해서 밖의 윤곽선은 잘라내고, 안의 윤곽선은 상처만 내는 방식입니다.

잉크스케이스 선 굵기가 RDWorks에서 어떻게 반영되는지. 윤곽선을 경로로 명령이 어떻게 선을 그리는지 살펴보자.

잉크스케이프 0.92버전에서 잘 되던 문자와 도형의 부울연산이 잉크스케이프 1.0버전에서 잘 되지 않는 경우가 많습니다. 여기서 부울 연산은 도형의 합, 차 등을 의미합니다. 이유는 1.0에서 문자를 부울연산하게 되면 그룹이 지정된 경로로 변환이 됩니다. 잉크스케이프는 그룹은 부울연산에서 제외하기 때문에 잘 안되는 것이죠. 이럴때는 문자를 경로로 바꾼 다음([경로]-[개체를 경로로]) 오른쪽버튼을 눌러서 그룹을 해제 하시고 부울연산을 하시면 됩니다. 영상도 첨부합니다.
