Rdworks Lab 02 크기, 위치, 회전 정복을 위한 3가지 비밀 팁

당신이 몰랐던 RDWorks의 반전 매력: 크기, 위치, 회전 정복을 위한 3가지 비밀 팁

서론

디자인 소프트웨어를 사용하다 보면 객체의 크기와 위치를 정확하게 제어하는 것이 얼마나 중요한지 깨닫게 됩니다. 사소한 오차 하나가 전체 작업의 완성도를 좌우하기 때문입니다. 많은 사용자가 RDWorks를 다루면서 이러한 정밀 제어에 어려움을 겪곤 합니다.

하지만 RDWorks에는 잘 알려지지 않았지만 매우 강력한 기능들이 숨어 있습니다. 이 기능들의 작동 원리를 이해하면, 마치 전문가처럼 빠르고 정확하게 작업을 처리할 수 있게 됩니다. 이 글에서는 "RDWorks Learning Lab" 영상의 핵심을 바탕으로, 여러분의 작업 효율을 극적으로 높여줄 3가지 반전 팁을 소개합니다.

팁 1: 완벽한 정사각형의 비밀, '비율 잠금'의 함정

객체를 수정하기 전에 먼저 선택해야 합니다. 이때 중요한 점은 객체 내부의 빈 공간이 아닌, 객체의 외곽선(line)을 직접 클릭해야 핸들이 나타난다는 것입니다. 많은 신규 사용자가 놓치는 부분이니 꼭 기억해두십시오.

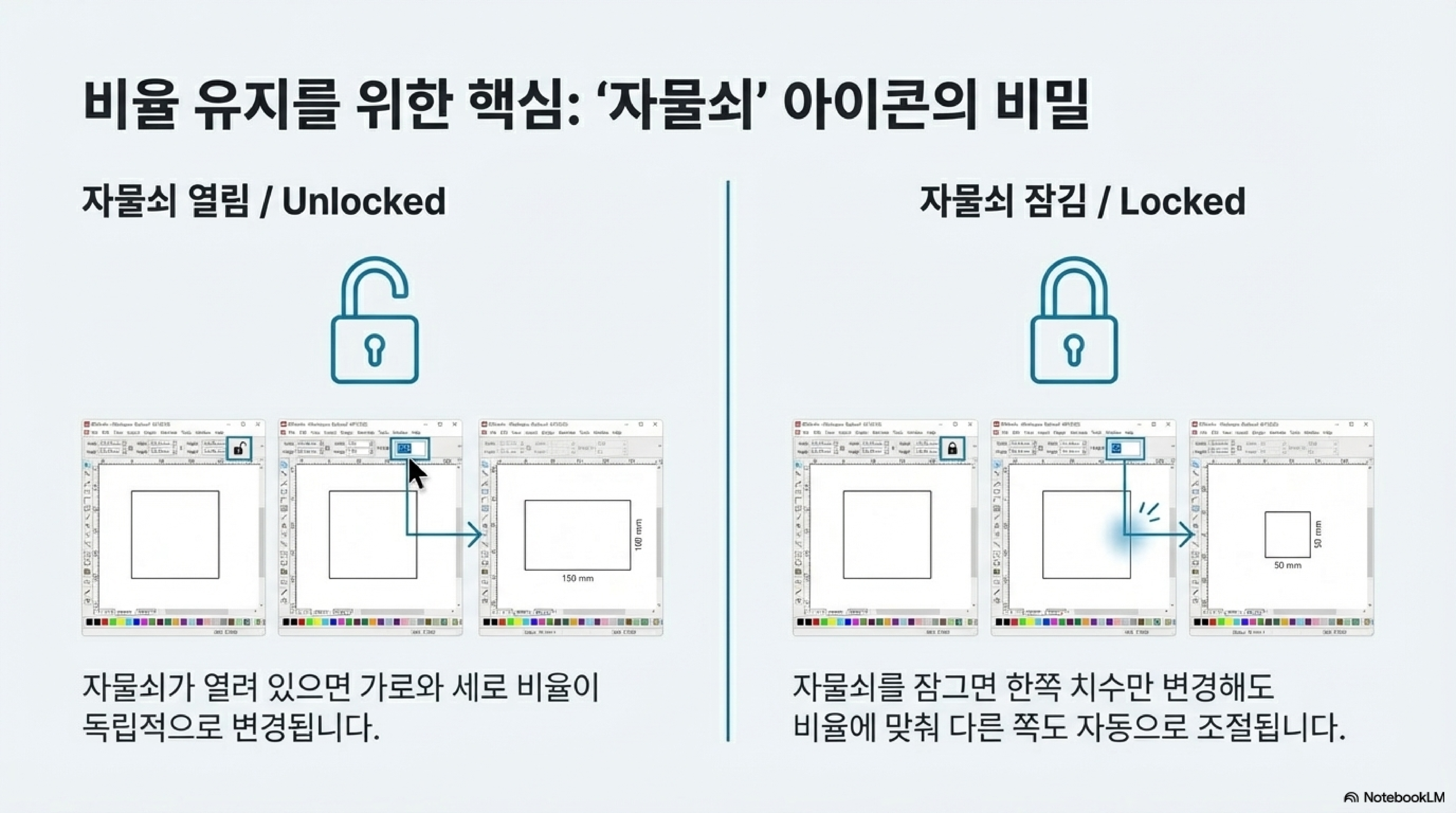

객체가 선택되면, 상단에 있는 자물쇠 모양의 아이콘을 주목해야 합니다. 기본적으로 이 자물쇠는 열려 있는 경우가 많아, 가로와 세로 크기를 각각 독립적으로 변경할 수 있습니다. 비율을 고정한 채로 크기를 조절하고 싶다면, 반드시 이 자물쇠를 클릭하여 닫힌(잠금) 상태로 만들어야 합니다.

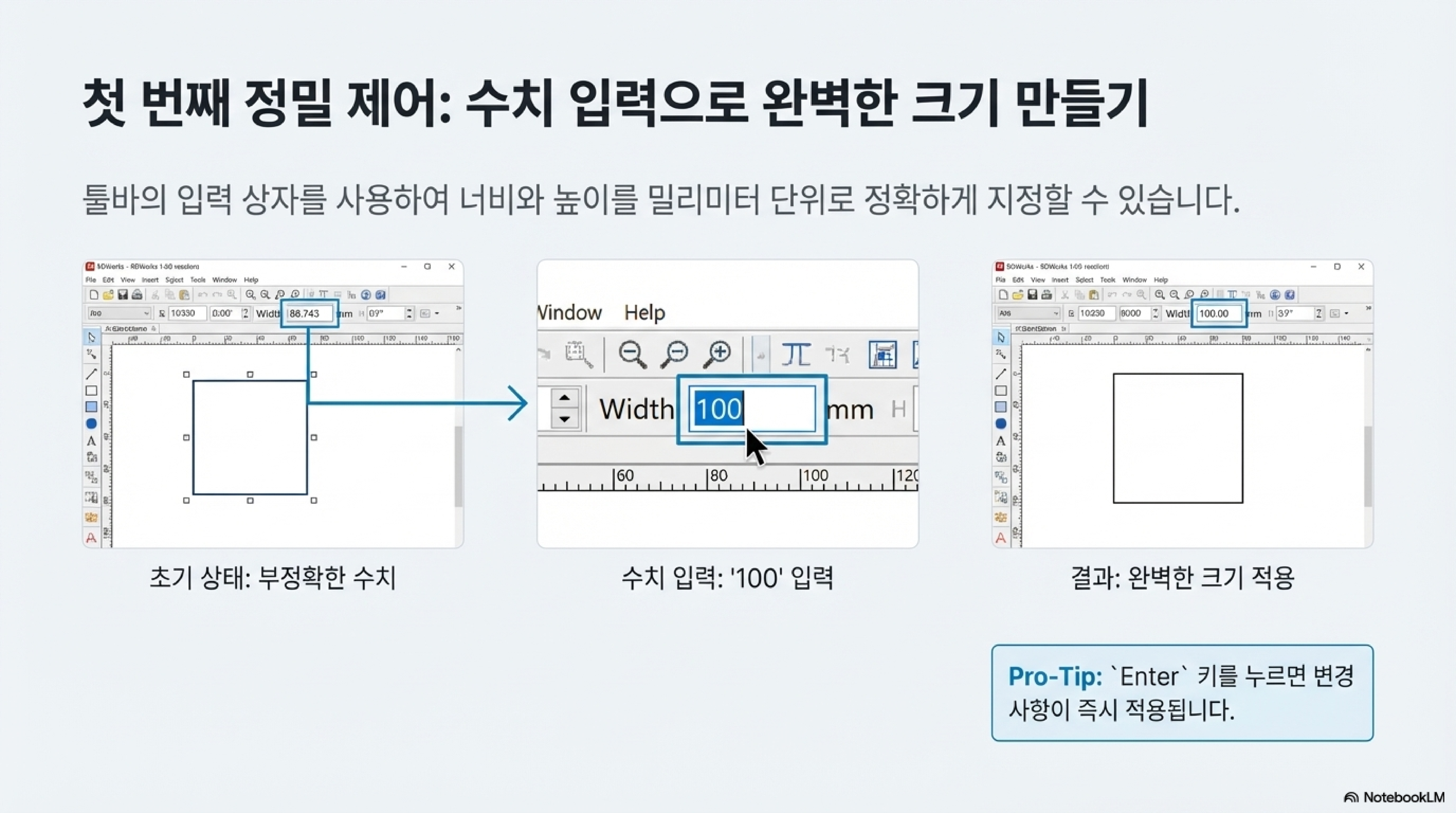

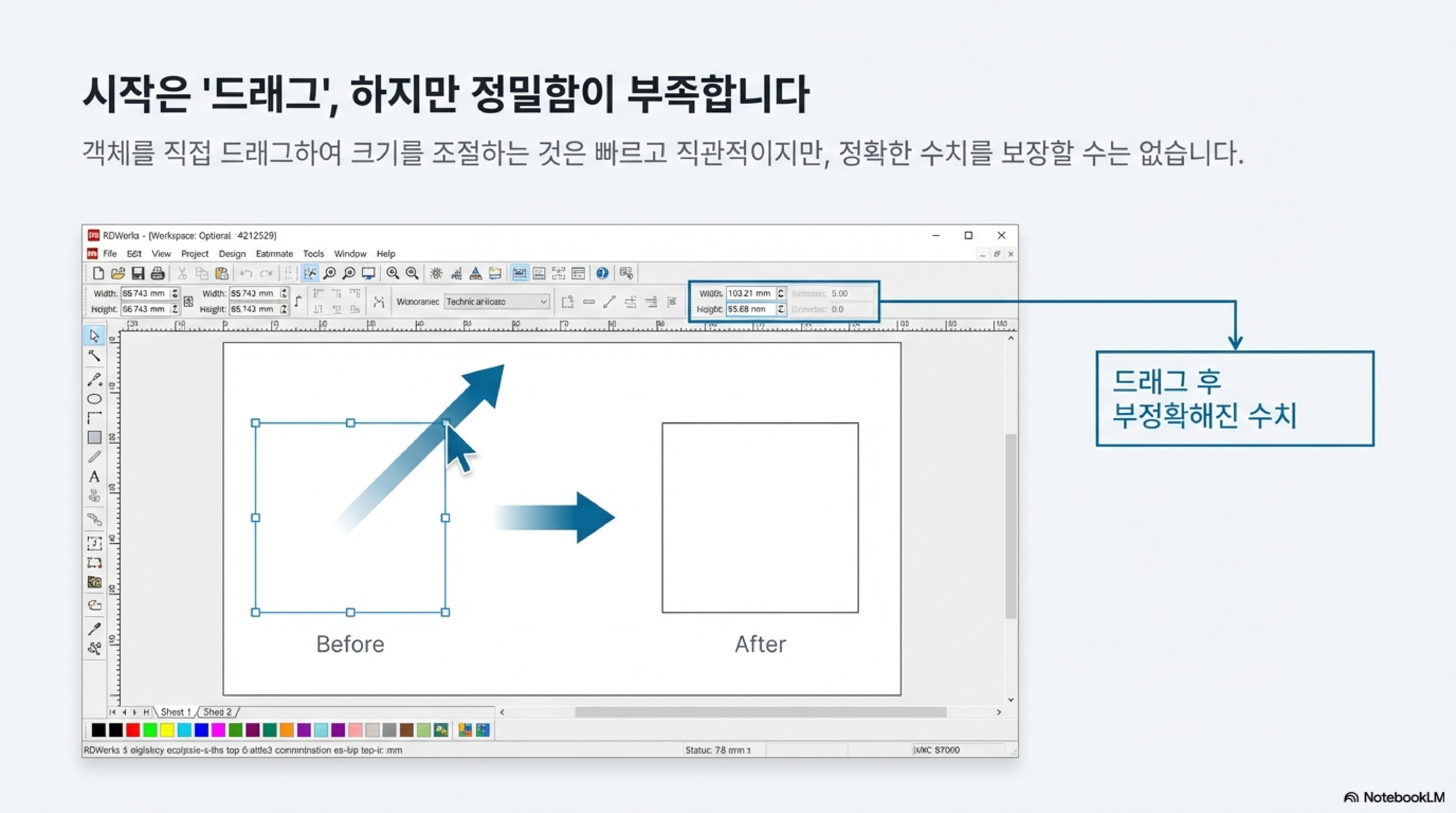

여기서 많은 사용자가 빠지는 함정이 있습니다. 다른 Windows 프로그램에서는 보통 Shift나 Ctrl 키를 누른 채 모서리를 드래그하면 찌그러진 사각형이 완벽한 정사각형으로 쉽게 돌아옵니다. 하지만 RDWorks에는 그런 단축키가 없습니다. 완벽한 정사각형을 만들고 싶다면, 반드시 가로(너비)와 세로(높이) 입력란에 동일한 수치를 직접 입력해야 합니다. (물론, 방금 변경한 내용을 되돌리려면 언제든 Ctrl+Z를 사용할 수 있습니다.) 이 작은 차이점을 반드시 기억하십시오. 레이저 커팅과 같은 정밀 가공에서는 100x100mm 정사각형과 100x100.1mm 직사각형의 차이가 결과물의 품질을 좌우할 수 있으므로, 이 수동 입력 방식은 전문가에게 필수적입니다.

팁 2: 객체의 진짜 기준점은 '중심'입니다

화면 상단의 X, Y 좌표 입력란은 객체를 작업 공간의 특정 위치로 정확하게 이동시키는 데 사용됩니다. 하지만 이 좌표가 객체의 어느 부분을 기준으로 하는지 정확히 알고 계신가요?

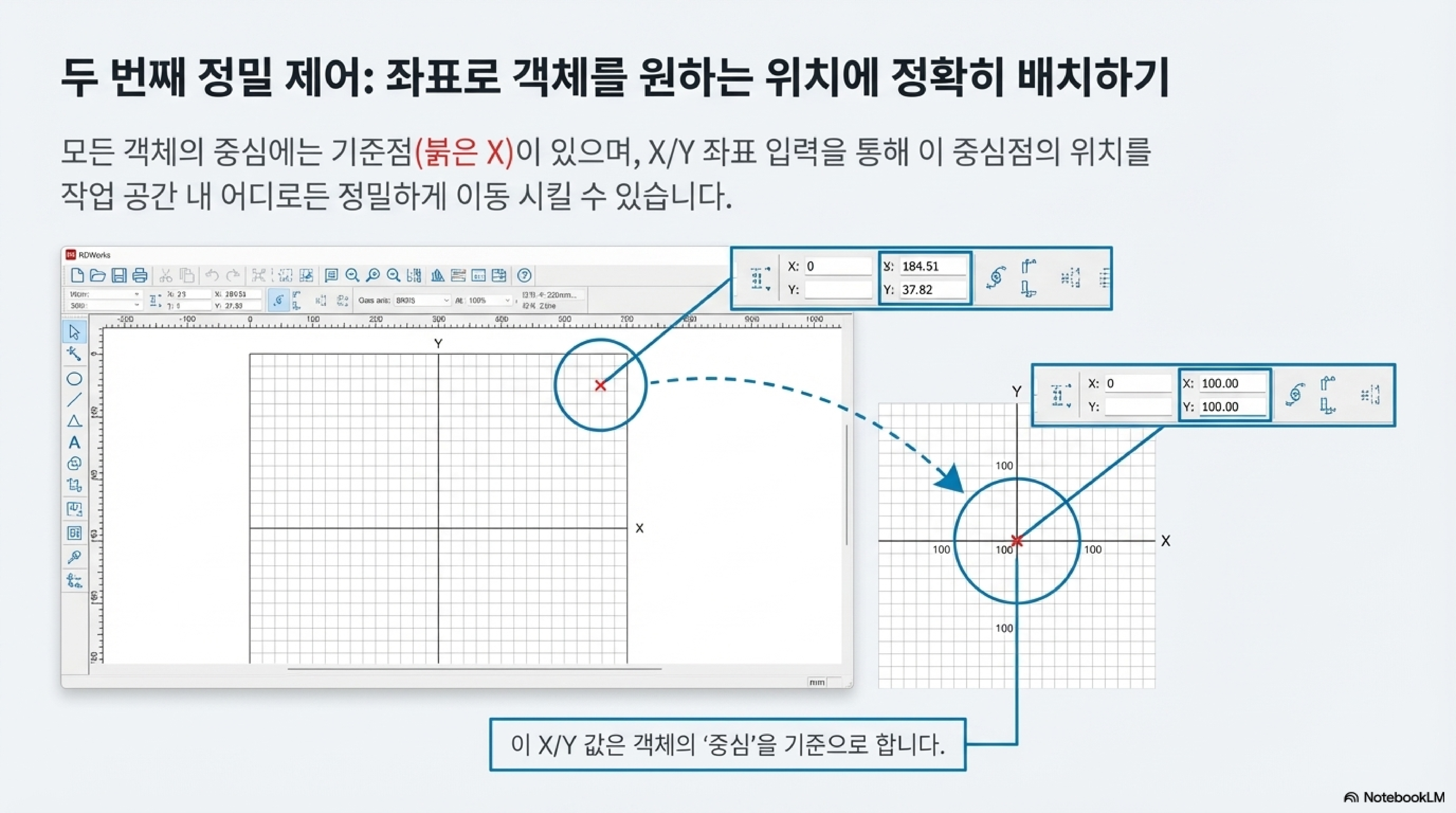

핵심은 이것입니다. RDWorks의 X, Y 좌표는 객체의 모서리나 테두리가 아닌, 객체 중앙에 표시되는 빨간색 'X' 표시, 즉 '중심점(Center Point)'을 기준으로 합니다. 예를 들어, 객체를 (100, 100) 좌표로 이동시키면 객체의 왼쪽 상단 모서리가 아닌 중심점이 정확히 그 위치로 이동합니다. 따라서 객체를 작업 공간의 정확한 가장자리에 배치하려면, 객체 크기의 절반을 고려하여 X, Y 좌표를 계산해야 한다는 점을 잊지 마십시오.

팁 3: 상식과 반대로 움직이는 '객체 회전'

정확한 각도로 객체를 회전시켜야 할 때, 우리는 상단의 회전 도구를 사용합니다. 그런데 이 기능은 우리의 일반적인 상식과 조금 다르게 작동합니다.

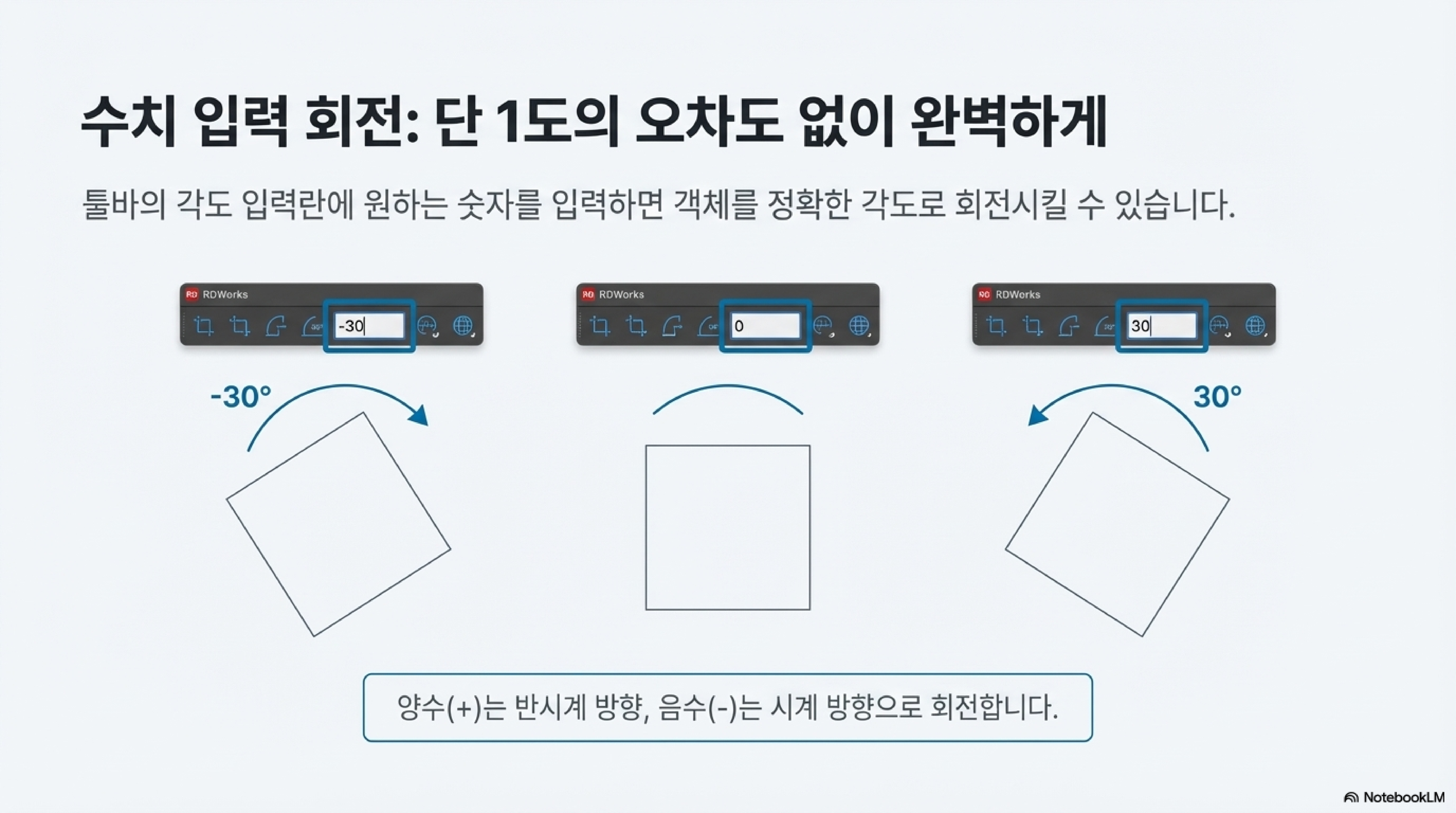

가장 놀라운 사실은 양수 값을 입력하면 객체가 반시계 방향으로 회전하고, 음수 값을 입력하면 시계 방향으로 회전한다는 점입니다. 예를 들어 '30'을 입력하면 반시계 방향으로 30도 회전하고, '-30'을 입력하면 시계 방향으로 30도 회전합니다. 이 작업은 언제든 Ctrl+Z 키로 간단히 되돌릴 수 있으니, 부담 없이 다양한 각도를 시험해볼 수 있습니다.

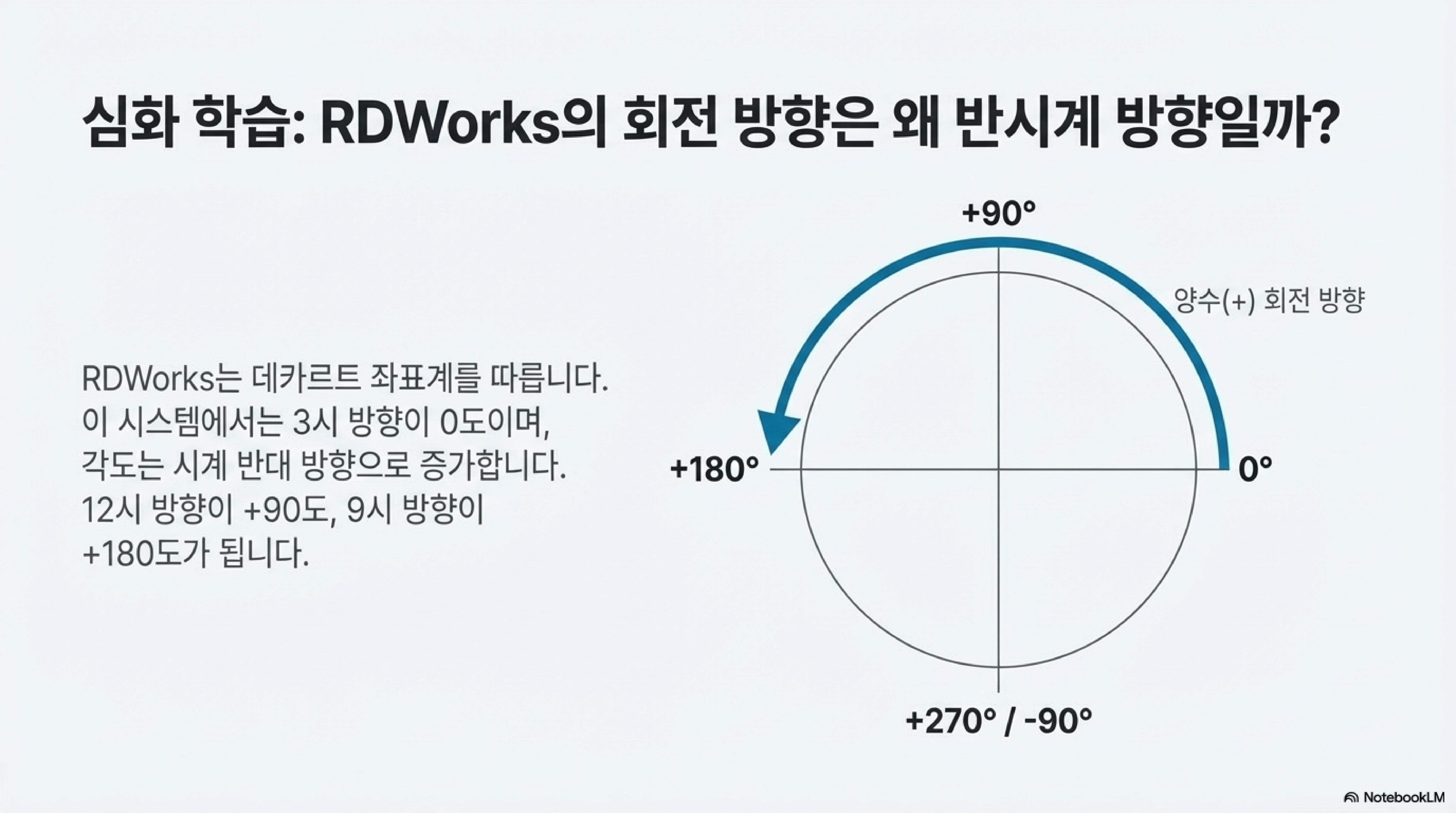

이것은 RDWorks가 각도를 인식하는 방식 때문입니다. 시스템은 객체의 중심을 기준으로 오른쪽 수평 방향(시계의 3시 방향)을 '0도'의 기준선으로 삼습니다. 그리고 양수 값은 이 기준선에서부터 반시계 방향으로의 회전을 의미합니다.

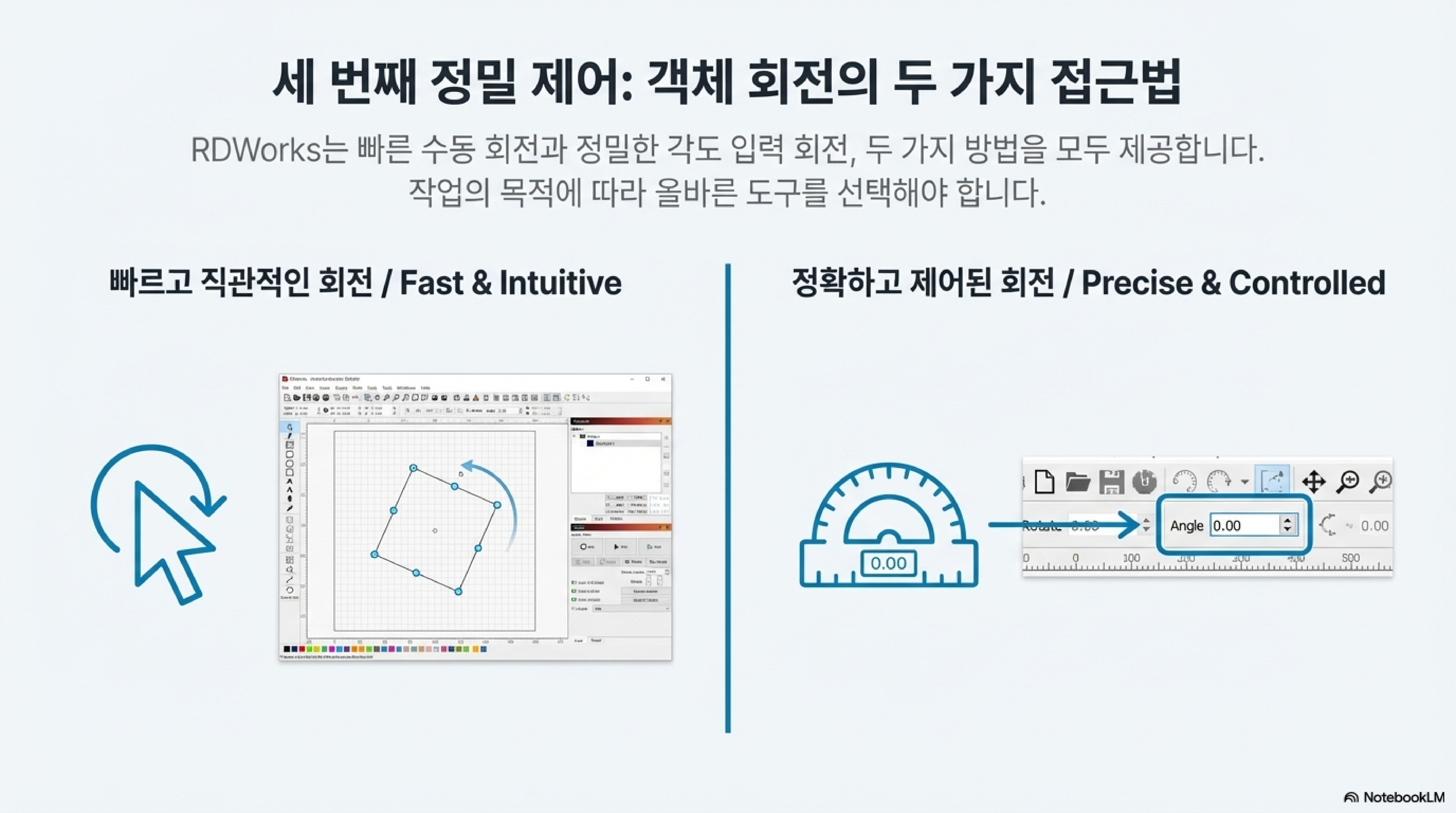

RDWorks는 이처럼 두 가지 회전 모드를 제공하는 셈입니다. 상단의 숫자 입력은 **'정밀 제어 모드'**로, 정확한 각도가 필요할 때 사용합니다. 반면 객체를 더블 클릭하여 핸들을 조작하는 방식은 **'빠른 시각적 조정 모드'**로, 정밀도보다는 신속한 배치가 중요할 때 유용합니다.

결론

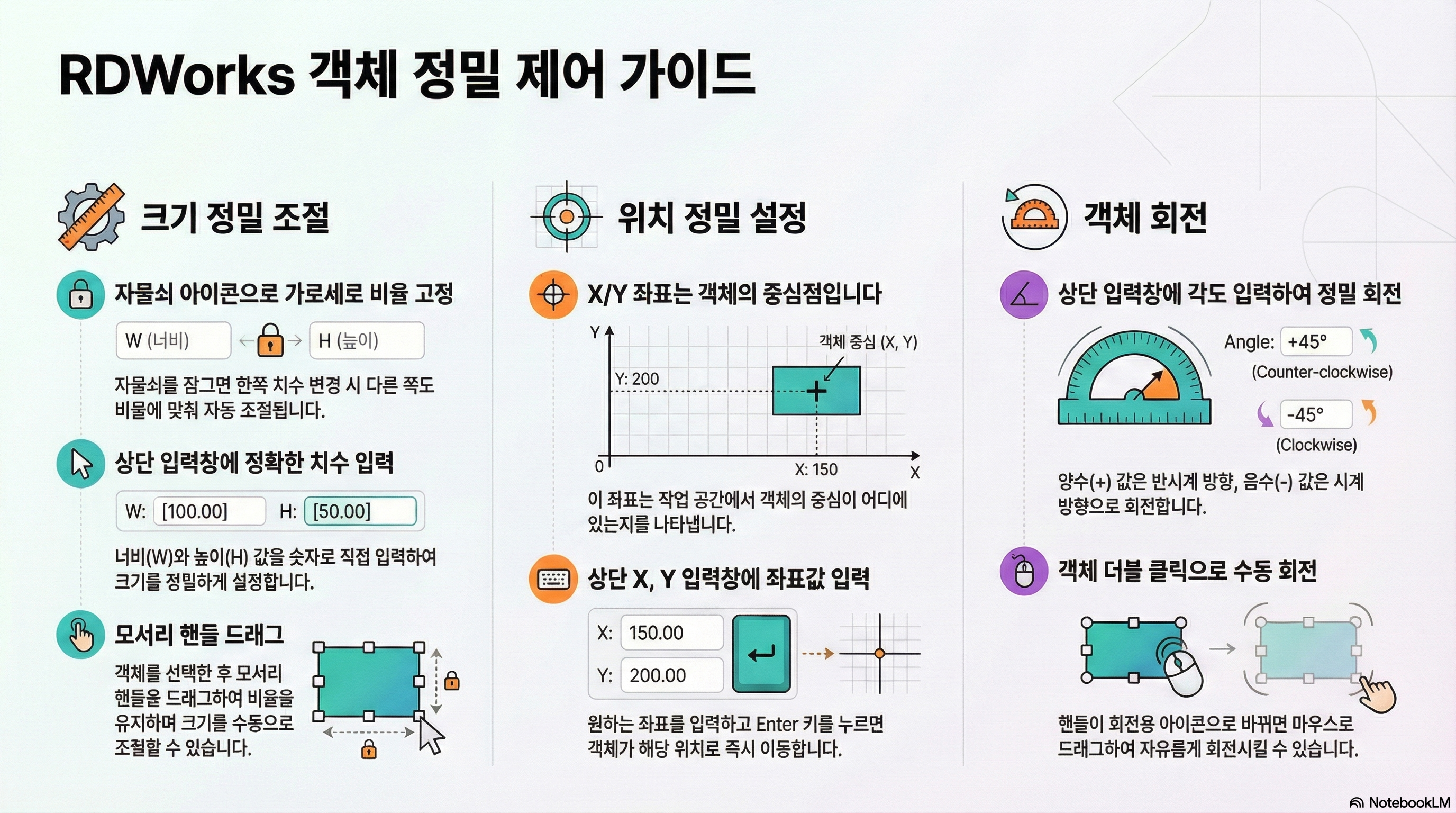

이 세 가지 핵심 원리를 여러분의 것으로 만들면, 더 이상 소프트웨어의 변덕에 휘둘리지 않고 여러분의 의도대로 정확하게 디자인을 제어할 수 있게 될 것입니다. 비율 잠금의 함정, 중심점 기준의 좌표, 그리고 반대로 움직이는 회전 각도를 이해하는 것은 단순한 기능 습득을 넘어, 여러분의 작업에 정교함과 자신감을 더해줄 것입니다.

여러분이 발견한 또 다른 숨겨진 기능이나 작업 방식을 바꾼 팁이 있다면 무엇인가요?
